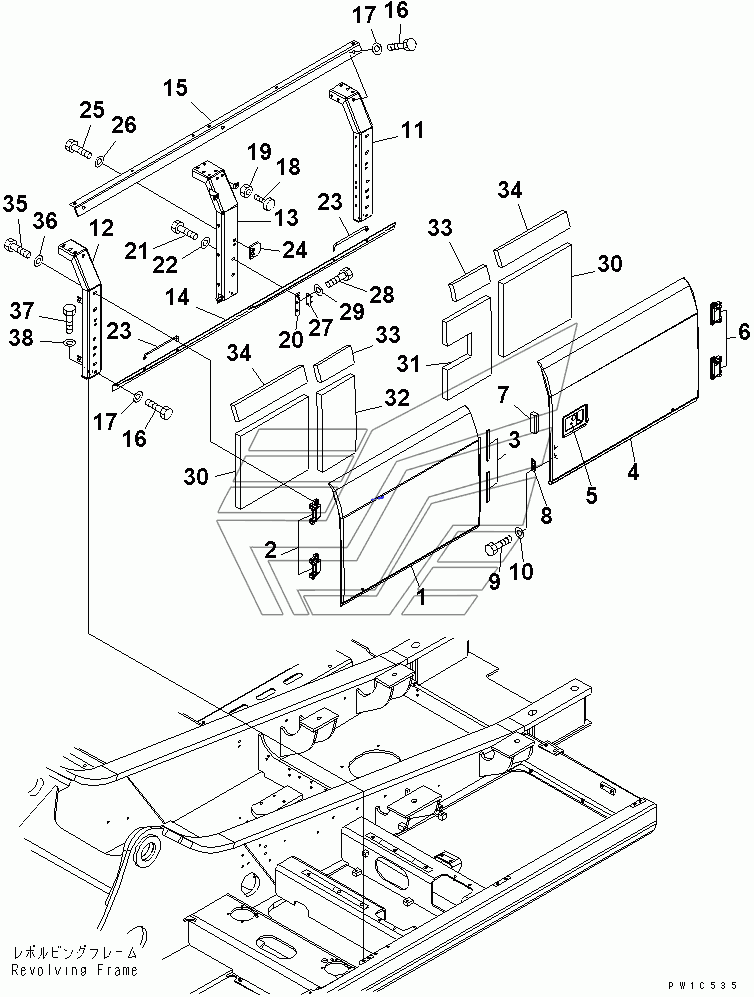

SIDE COVER (L.H.) (MACHINE CAB) PC300LC-7. Каталог 2010г.

FRAME (MACHINE CAB)(#40003-) PC300LC-7 SIDE COVER (R.H.) (MACHINE CAB) PC300LC-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

COVER

Заводской номер: 207-54-71312 Количество на модель: 1
207-54-71312
1
1

Номер детали на чертеже:

1

COVER

Заводской номер: 207-54-71311 Количество на модель: 1
207-54-71311
1
2

Номер детали на чертеже:

2

HINGE (WELDED)

Заводской номер: 20Y-54-63410 Количество на модель: 2
20Y-54-63410
2
2

Номер детали на чертеже:

2

HINGE (WELDED)

Заводской номер: 207-54-61870 Количество на модель: 2
207-54-61870
2
3

Номер детали на чертеже:

3

SHEET

Заводской номер: 20Y-54-28281 Количество на модель: 2
20Y-54-28281
2
3

Номер детали на чертеже:

3

SHEET

Заводской номер: 20Y-54-63390 Количество на модель: 2
20Y-54-63390
2
4

Номер детали на чертеже:

4

COVER

Заводской номер: 207-54-71342 Количество на модель: 1
207-54-71342
1
4

Номер детали на чертеже:

4

COVER

Заводской номер: 207-54-71341 Количество на модель: 1
207-54-71341
1
5

Номер детали на чертеже:

5

LOCK ASS'Y

Заводской номер: 198-54-41982 Количество на модель: 1
198-54-41982
1
7

Номер детали на чертеже:

7

SHEET

Заводской номер: 20Y-54-61481 Количество на модель: 1
20Y-54-61481
1
8

Номер детали на чертеже:

8

DOVE TAIL

Заводской номер: 205-54-53550 Количество на модель: 1
205-54-53550
1
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 01010-80612 Количество на модель: 2
01010-80612
2
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 01643-30623 Количество на модель: 2
01643-30623
2
11

Номер детали на чертеже:

11

FRAME

Заводской номер: 207-54-71111 Количество на модель: 1
207-54-71111
1
12

Номер детали на чертеже:

12

FRAME

Заводской номер: 207-54-71121 Количество на модель: 1
207-54-71121
1
13

Номер детали на чертеже:

13

FRAME

Заводской номер: 207-54-71131 Количество на модель: 1
207-54-71131
1
14

Номер детали на чертеже:

14

PLATE

Заводской номер: 207-54-71141 Количество на модель: 1
207-54-71141
1
15

Номер детали на чертеже:

15

FRAME

Заводской номер: 207-54-71151 Количество на модель: 1
207-54-71151
1
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 01010-81230 Количество на модель: 7
01010-81230
7
17

Номер детали на чертеже:

17

WASHER

Заводской номер: 01643-31232 Количество на модель: 7
01643-31232
7
18

Номер детали на чертеже:

18

STOPPER

Заводской номер: 20Y-54-11611 Количество на модель: 2
20Y-54-11611
2
19

Номер детали на чертеже:

19

NUT

Заводской номер: 01580-11008 Количество на модель: 2
01580-11008
2
20

Номер детали на чертеже:

20

BRACKET

Заводской номер: 20Y-54-28170 Количество на модель: 1
20Y-54-28170
1
23

Номер детали на чертеже:

23

BAR

Заводской номер: 20Y-54-29231 Количество на модель: 2
20Y-54-29231
2
24

Номер детали на чертеже:

24

PLATE

Заводской номер: 20Y-54-61470 Количество на модель: 1
20Y-54-61470
1
27

Номер детали на чертеже:

27

DOVE TAIL

Заводской номер: 205-54-51971 Количество на модель: 2
205-54-51971
2
27

Номер детали на чертеже:

27

DOVE TAIL

Заводской номер: 205-54-51970 Количество на модель: 2
205-54-51970
2
28

Номер детали на чертеже:

28

BOLT

Заводской номер: 01010-80616 Количество на модель: 2
01010-80616
2
30

Номер детали на чертеже:

30

SHEET

Заводской номер: 20Y-54-61451 Количество на модель: 2
20Y-54-61451
2
31

Номер детали на чертеже:

31

SHEET

Заводской номер: 207-54-71161 Количество на модель: 1
207-54-71161
1
32

Номер детали на чертеже:

32

SHEET

Заводской номер: 207-54-71180 Количество на модель: 1
207-54-71180
1
33

Номер детали на чертеже:

33

SHEET

Заводской номер: 207-54-71261 Количество на модель: 2
207-54-71261
2
34

Номер детали на чертеже:

34

SHEET

Заводской номер: 207-54-71290 Количество на модель: 2
207-54-71290
2
