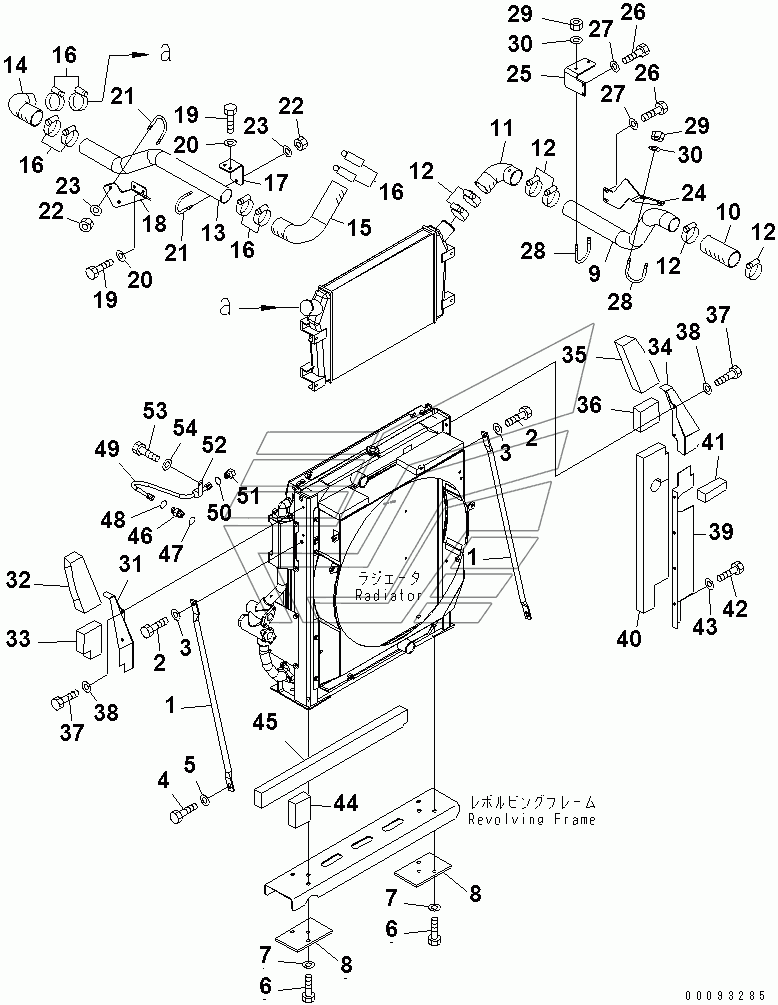

COOLING (AFTERCOOLER PIPING AND AIR COOLER PIPING)(#47544-) PC300LC-7. Каталог 2010г.

COOLING (AFTERCOOLER PIPING AND AIR COOLER PIPING)(#45001-47543) PC300LC-7 FAN GUARD PC300LC-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

STAY

Заводской номер: 207-03-71211 Количество на модель: 2
207-03-71211
2
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-81640 Количество на модель: 2
01010-81640
2
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-31645 Количество на модель: 2
01643-31645
2
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01010-81635 Количество на модель: 2
01010-81635
2
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 21T-54-16150 Количество на модель: 2
21T-54-16150
2
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01010-81650 Количество на модель: 6
01010-81650
6
8

Номер детали на чертеже:

8

PLATE

Заводской номер: 207-46-71140 Количество на модель: 2
207-46-71140
2
9

Номер детали на чертеже:

9

TUBE

Заводской номер: 6743-11-4921 Количество на модель: 1
6743-11-4921
1
10

Номер детали на чертеже:

10

HOSE

Заводской номер: 6743-11-4910 Количество на модель: 1
6743-11-4910
1
11

Номер детали на чертеже:

11

HOSE

Заводской номер: 6743-11-4931 Количество на модель: 1
6743-11-4931
1
12

Номер детали на чертеже:

12

CLAMP

Заводской номер: 07299-00080 Количество на модель: 6
07299-00080
6
13

Номер детали на чертеже:

13

TUBE

Заводской номер: 6743-11-4951 Количество на модель: 1
6743-11-4951
1
14

Номер детали на чертеже:

14

HOSE

Заводской номер: 6743-11-4941 Количество на модель: 1
6743-11-4941
1
15

Номер детали на чертеже:

15

HOSE

Заводской номер: 6743-11-4961 Количество на модель: 1
6743-11-4961
1
17

Номер детали на чертеже:

17

BRACKET

Заводской номер: 207-01-73110 Количество на модель: 1
207-01-73110
1
18

Номер детали на чертеже:

18

BRACKET

Заводской номер: 207-01-73121 Количество на модель: 1
207-01-73121
1
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 01010-81225 Количество на модель: 4
01010-81225
4
20

Номер детали на чертеже:

20

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
21

Номер детали на чертеже:

21

CLIP

Заводской номер: 07283-37663 Количество на модель: 2
07283-37663
2
22

Номер детали на чертеже:

22

NUT

Заводской номер: 01597-01009 Количество на модель: 4
01597-01009
4
23

Номер детали на чертеже:

23

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
24

Номер детали на чертеже:

24

BRACKET

Заводской номер: 207-01-73131 Количество на модель: 1
207-01-73131
1
25

Номер детали на чертеже:

25

BRACKET

Заводской номер: 207-01-73141 Количество на модель: 1
207-01-73141
1
26

Номер детали на чертеже:

26

BOLT

Заводской номер: 01010-81025 Количество на модель: 4
01010-81025
4
31

Номер детали на чертеже:

31

COVER

Заводской номер: 207-03-71311 Количество на модель: 1
207-03-71311
1
32

Номер детали на чертеже:

32

SEAL

Заводской номер: 207-03-71710 Количество на модель: 1
207-03-71710
1
33

Номер детали на чертеже:

33

SEAL

Заводской номер: 207-03-71730 Количество на модель: 1
207-03-71730
1
34

Номер детали на чертеже:

34

COVER

Заводской номер: 207-03-71321 Количество на модель: 1
207-03-71321
1
35

Номер детали на чертеже:

35

SEAL

Заводской номер: 207-03-71720 Количество на модель: 1
207-03-71720
1
36

Номер детали на чертеже:

36

SEAL

Заводской номер: 207-03-71740 Количество на модель: 1
207-03-71740
1
39

Номер детали на чертеже:

39

COVER

Заводской номер: 207-03-71330 Количество на модель: 1
207-03-71330
1
40

Номер детали на чертеже:

40

SEAL

Заводской номер: 207-03-71360 Количество на модель: 1
207-03-71360
1
41

Номер детали на чертеже:

41

SEAL

Заводской номер: 207-03-71370 Количество на модель: 1
207-03-71370
1
44

Номер детали на чертеже:

44

SHEET

Заводской номер: 207-03-71380 Количество на модель: 1
207-03-71380
1
45

Номер детали на чертеже:

45

SEAL

Заводской номер: 207-03-71490 Количество на модель: 1
207-03-71490
1
46

Номер детали на чертеже:

46

NIPPLE

Заводской номер: 11Y-62-12130 Количество на модель: 1
11Y-62-12130
1
47

Номер детали на чертеже:

47

O-RING

Заводской номер: 07002-11423 Количество на модель: 1
07002-11423
1
48

Номер детали на чертеже:

48

O-RING

Заводской номер: 02896-11008 Количество на модель: 1
02896-11008
1
49

Номер детали на чертеже:

49

HOSE

Заводской номер: 02762-002A4 Количество на модель: 1
02762-002A4
1
51

Номер детали на чертеже:

51

PLUG

Заводской номер: 07376-70210 Количество на модель: 1
07376-70210
1
52

Номер детали на чертеже:

52

CLIP

Заводской номер: 04434-51712 Количество на модель: 1
04434-51712
1
