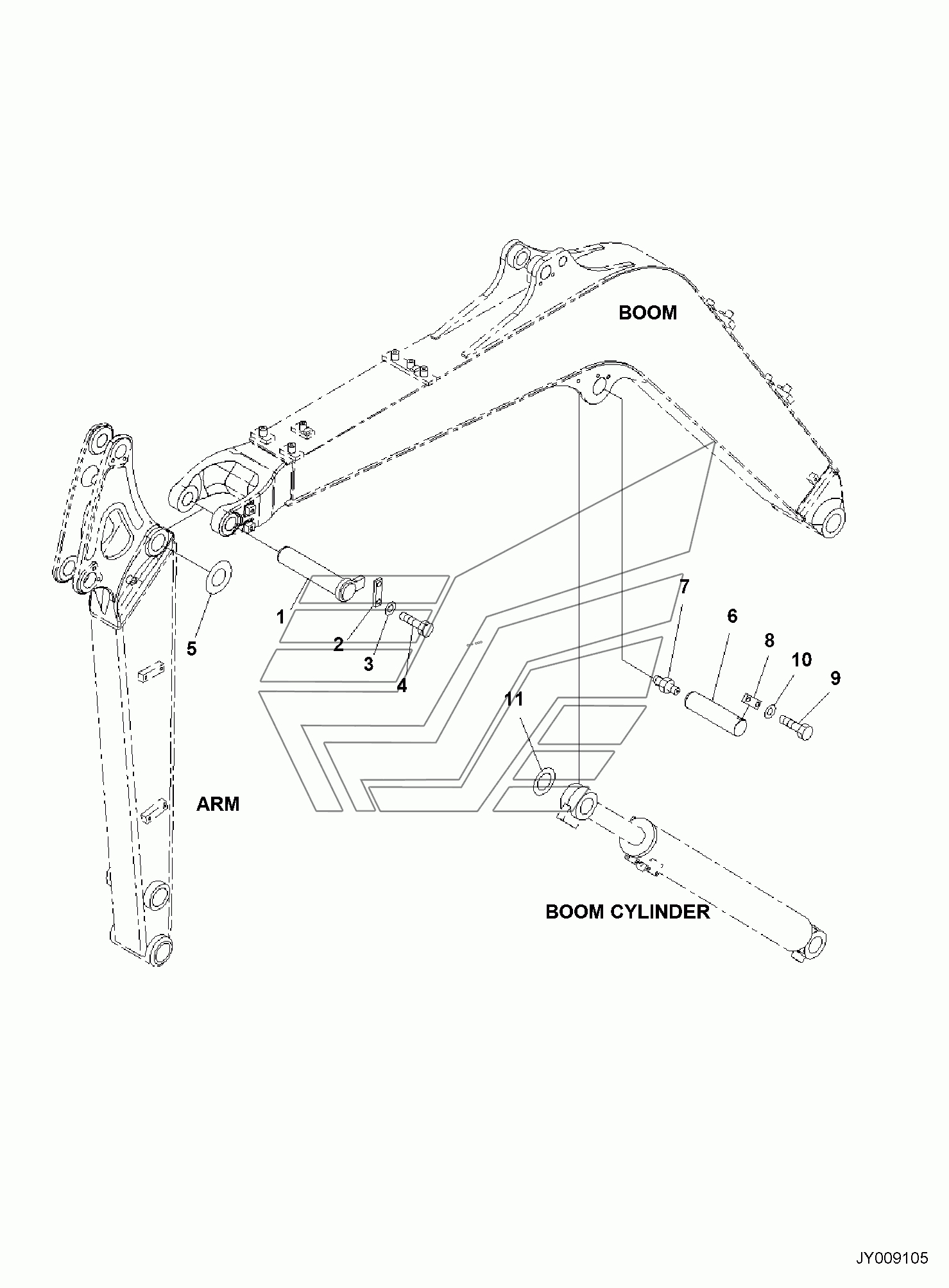

BOOM, WITH ATTACHMENT LINE, PIN, BOOM CYLINDER AND ARM PC55MR-3. Каталог 2010г.

BOOM, WITH ATTACHMENT LINE, BOOM CYLINDER PIPING PC55MR-3 BOOM, 2900MM BOOM, 2-ATTACHMENT, BOOM PC55MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

PIN, ASSEMBLY

Заводской номер: 22M-70-21050 Количество на модель: 1
22M-70-21050
1
1

Номер детали на чертеже:

1

PIN

Заводской номер: 22M-70-21161 Количество на модель: 1
22M-70-21161
1
2

Номер детали на чертеже:

2

PLATE

Заводской номер: 20R-70-11250 Количество на модель: 1
20R-70-11250
1
3

Номер детали на чертеже:

3

BOLT

Заводской номер: 01010-81230 Количество на модель: 2
01010-81230
2
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
5

Номер детали на чертеже:

5

SHIM, 0.500 mm

Заводской номер: 20T-70-81750 Количество на модель: 2
20T-70-81750
2
6

Номер детали на чертеже:

6

PIN

Заводской номер: 22M-70-21151 Количество на модель: 1
22M-70-21151
1
7

Номер детали на чертеже:

7

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 1
07020-00000
1
8

Номер детали на чертеже:

8

BLOCK

Заводской номер: 04082-00212 Количество на модель: 1
04082-00212
1
11

Номер детали на чертеже:

11

SHIM, 1.000 MM

Заводской номер: 20T-70-81730 Количество на модель: 1
20T-70-81730
1
BOOM, WITH ATTACHMENT LINE, BOOM CYLINDER PIPING PC55MR-3 BOOM, 2900MM BOOM, 2-ATTACHMENT, BOOM PC55MR-3
