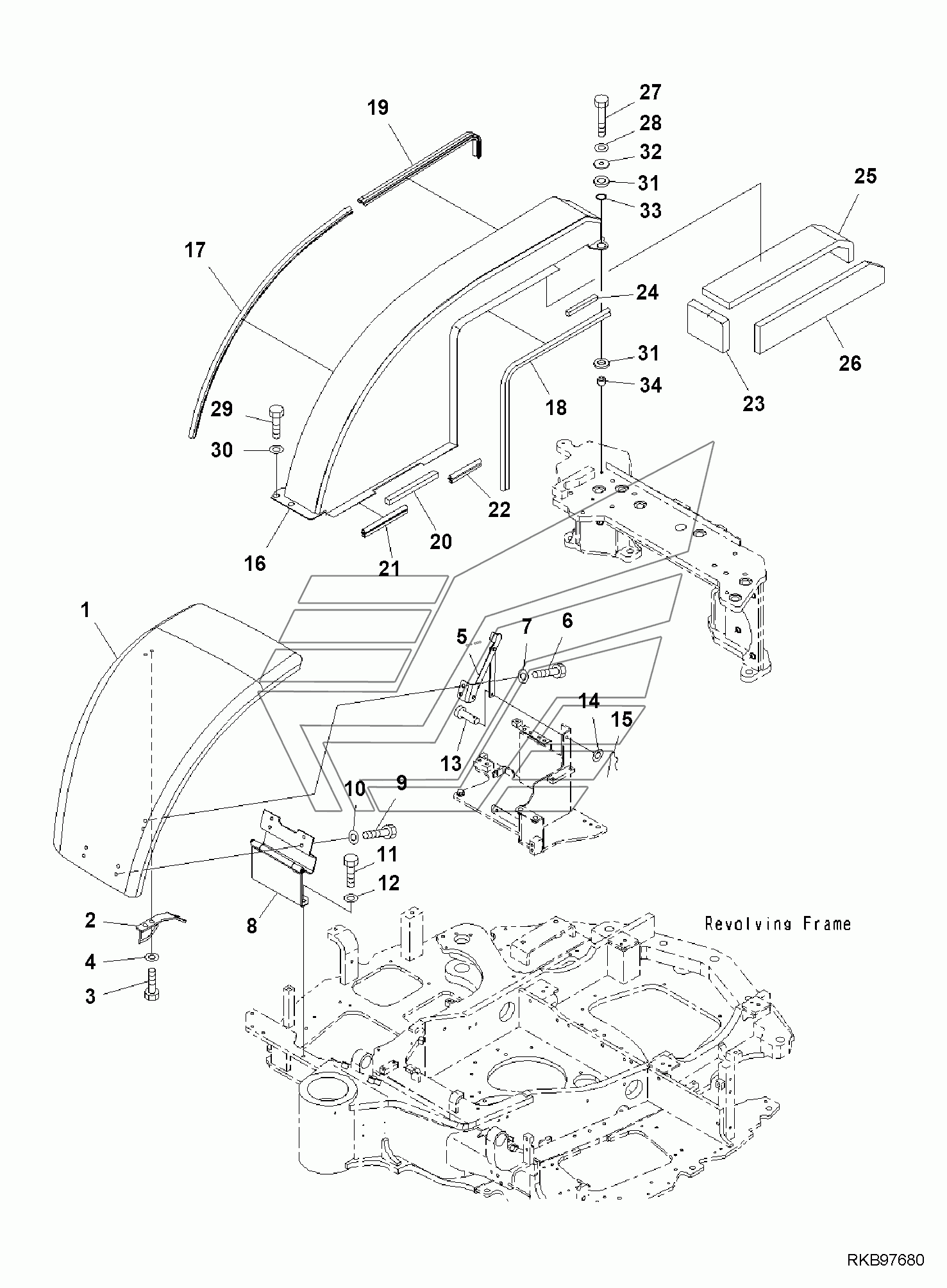

FRONT COVER, FOR CANOPY PC55MR-3. Каталог 2010г.

FRONT COVER, FOR CAB PC55MR-3 COUNTERWEIGHT, COUNTERWEIGHT AND RELATED PARTS PC55MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

COVER, ASSY.

Заводской номер: 22M-54-21703 Количество на модель: 1
22M-54-21703
1

Номер детали на чертеже:

COVER, ASSEMBLY

Заводской номер: 22M-54-31601 Количество на модель: 1
22M-54-31601
1
1

Номер детали на чертеже:

1

COVER

Заводской номер: 22M-54-21711 Количество на модель: 1
22M-54-21711
1
2

Номер детали на чертеже:

2

BRACKET

Заводской номер: 22M-54-21742 Количество на модель: 1
22M-54-21742
1
3

Номер детали на чертеже:

3

BOLT

Заводской номер: 01010-81020 Количество на модель: 2
01010-81020
2
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
5

Номер детали на чертеже:

5

HINGE, ASSEMBLY

Заводской номер: 21U-54-31651 Количество на модель: 1
21U-54-31651
1
8

Номер детали на чертеже:

8

HINGE

Заводской номер: 22M-54-21731 Количество на модель: 1
22M-54-21731
1
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 01010-81220 Количество на модель: 2
01010-81220
2
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
13

Номер детали на чертеже:

13

PIN

Заводской номер: 04205-30820 Количество на модель: 1
04205-30820
1
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 01643-30823 Количество на модель: 1
01643-30823
1
15

Номер детали на чертеже:

15

Pin, Snap

Заводской номер: 04052-20833 Количество на модель: 1
04052-20833
1
16

Номер детали на чертеже:

16

COVER

Заводской номер: COVER Количество на модель: 1
COVER
1
17

Номер детали на чертеже:

17

SEAL

Заводской номер: 22M-54-21620 Количество на модель: 1
22M-54-21620
1
18

Номер детали на чертеже:

18

SEAL

Заводской номер: 22M-54-31640 Количество на модель: 1
22M-54-31640
1
19

Номер детали на чертеже:

19

SEAL

Заводской номер: 22M-54-21680 Количество на модель: 1
22M-54-21680
1
20

Номер детали на чертеже:

20

SHEET

Заводской номер: 22M-54-22870 Количество на модель: 1
22M-54-22870
1
21

Номер детали на чертеже:

21

SEAL

Заводской номер: 22M-54-31620 Количество на модель: 1
22M-54-31620
1
22

Номер детали на чертеже:

22

SEAL

Заводской номер: 22M-54-31630 Количество на модель: 1
22M-54-31630
1
23

Номер детали на чертеже:

23

SHEET

Заводской номер: 22M-54-22780 Количество на модель: 1
22M-54-22780
1
24

Номер детали на чертеже:

24

SHEET

Заводской номер: 22M-54-26680 Количество на модель: 1
22M-54-26680
1
25

Номер детали на чертеже:

25

SHEET

Заводской номер: 22M-54-37320 Количество на модель: 1
22M-54-37320
1
26

Номер детали на чертеже:

26

SHEET

Заводской номер: 22M-54-37330 Количество на модель: 1
22M-54-37330
1
27

Номер детали на чертеже:

27

BOLT

Заводской номер: 01010-81035 Количество на модель: 2
01010-81035
2
29

Номер детали на чертеже:

29

BOLT

Заводской номер: 01010-81225 Количество на модель: 2
01010-81225
2
31

Номер детали на чертеже:

31

RUBBER

Заводской номер: 201-910-6730 Количество на модель: 4
201-910-6730
4
32

Номер детали на чертеже:

32

WASHER

Заводской номер: 415-64-13120 Количество на модель: 2
415-64-13120
2
33

Номер детали на чертеже:

33

O-RING

Заводской номер: 07002-12434 Количество на модель: 2
07002-12434
2
34

Номер детали на чертеже:

34

SPACER

Заводской номер: 22M-54-31370 Количество на модель: 2
22M-54-31370
2
