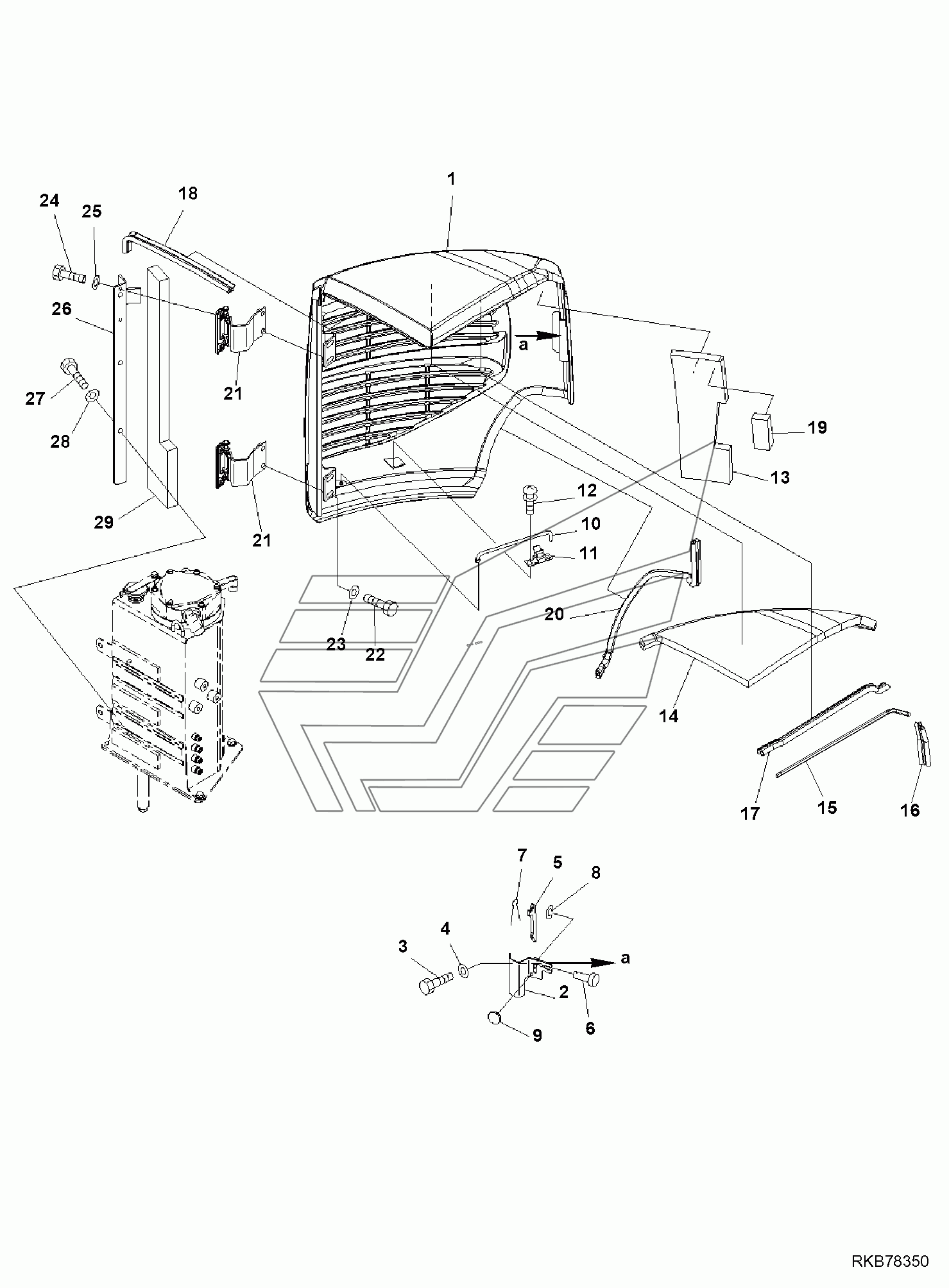

SIDE COVER, RHS, (2/2) PC55MR-3. Каталог 2010г.

SIDE COVER, RHS, (1/2) PC55MR-3 SIDE COVER, RHS, PHOCOMEX, (1/2) PC55MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

COVER, ASSY.

Заводской номер: 22M-54-36230 Количество на модель: 1
22M-54-36230
1
1

Номер детали на чертеже:

1

COVER

Заводской номер: COVER Количество на модель: 1
COVER
1
2

Номер детали на чертеже:

2

BRACKET

Заводской номер: 22M-54-21251 Количество на модель: 1
22M-54-21251
1
3

Номер детали на чертеже:

3

BOLT

Заводской номер: 01010-81020 Количество на модель: 2
01010-81020
2
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
5

Номер детали на чертеже:

5

PLATE

Заводской номер: 22M-54-21852 Количество на модель: 1
22M-54-21852
1
6

Номер детали на чертеже:

6

PIN

Заводской номер: 04205-10620 Количество на модель: 1
04205-10620
1
7

Номер детали на чертеже:

7

PIN, COTTER

Заводской номер: 04050-11612 Количество на модель: 1
04050-11612
1
8

Номер детали на чертеже:

8

WASHER, SPRING

Заводской номер: 01602-20619 Количество на модель: 1
01602-20619
1
9

Номер детали на чертеже:

9

STOPPER

Заводской номер: 203-54-32260 Количество на модель: 2
203-54-32260
2
10

Номер детали на чертеже:

10

BAR

Заводской номер: 20Y-54-29231 Количество на модель: 1
20Y-54-29231
1
11

Номер детали на чертеже:

11

SPRING

Заводской номер: 20B-54-12210 Количество на модель: 1
20B-54-12210
1
12

Номер детали на чертеже:

12

SCREW

Заводской номер: 01023-10406 Количество на модель: 2
01023-10406
2
13

Номер детали на чертеже:

13

SHEET

Заводской номер: 22M-54-23530 Количество на модель: 1
22M-54-23530
1
14

Номер детали на чертеже:

14

SHEET

Заводской номер: 22M-54-23520 Количество на модель: 1
22M-54-23520
1
15

Номер детали на чертеже:

15

SEAL

Заводской номер: 22M-54-36541 Количество на модель: 1
22M-54-36541
1
16

Номер детали на чертеже:

16

SEAL

Заводской номер: 22L-979-2470 Количество на модель: 1
22L-979-2470
1
17

Номер детали на чертеже:

17

SEAL

Заводской номер: 22M-54-21231 Количество на модель: 1
22M-54-21231
1
18

Номер детали на чертеже:

18

SEAL

Заводской номер: 22M-54-21241 Количество на модель: 1
22M-54-21241
1
19

Номер детали на чертеже:

19

SHEET

Заводской номер: 22M-54-23541 Количество на модель: 1
22M-54-23541
1
20

Номер детали на чертеже:

20

SHEET

Заводской номер: 22M-54-23560 Количество на модель: 1
22M-54-23560
1
21

Номер детали на чертеже:

21

HINGE

Заводской номер: 22M-54-31260 Количество на модель: 2
22M-54-31260
2
22

Номер детали на чертеже:

22

BOLT

Заводской номер: 01010-81225 Количество на модель: 4
01010-81225
4
23

Номер детали на чертеже:

23

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
26

Номер детали на чертеже:

26

PLATE

Заводской номер: 22M-54-31270 Количество на модель: 1
22M-54-31270
1
29

Номер детали на чертеже:

29

SHEET

Заводской номер: 22M-03-21640 Количество на модель: 1
22M-03-21640
1
SIDE COVER, RHS, (1/2) PC55MR-3 SIDE COVER, RHS, PHOCOMEX, (1/2) PC55MR-3
