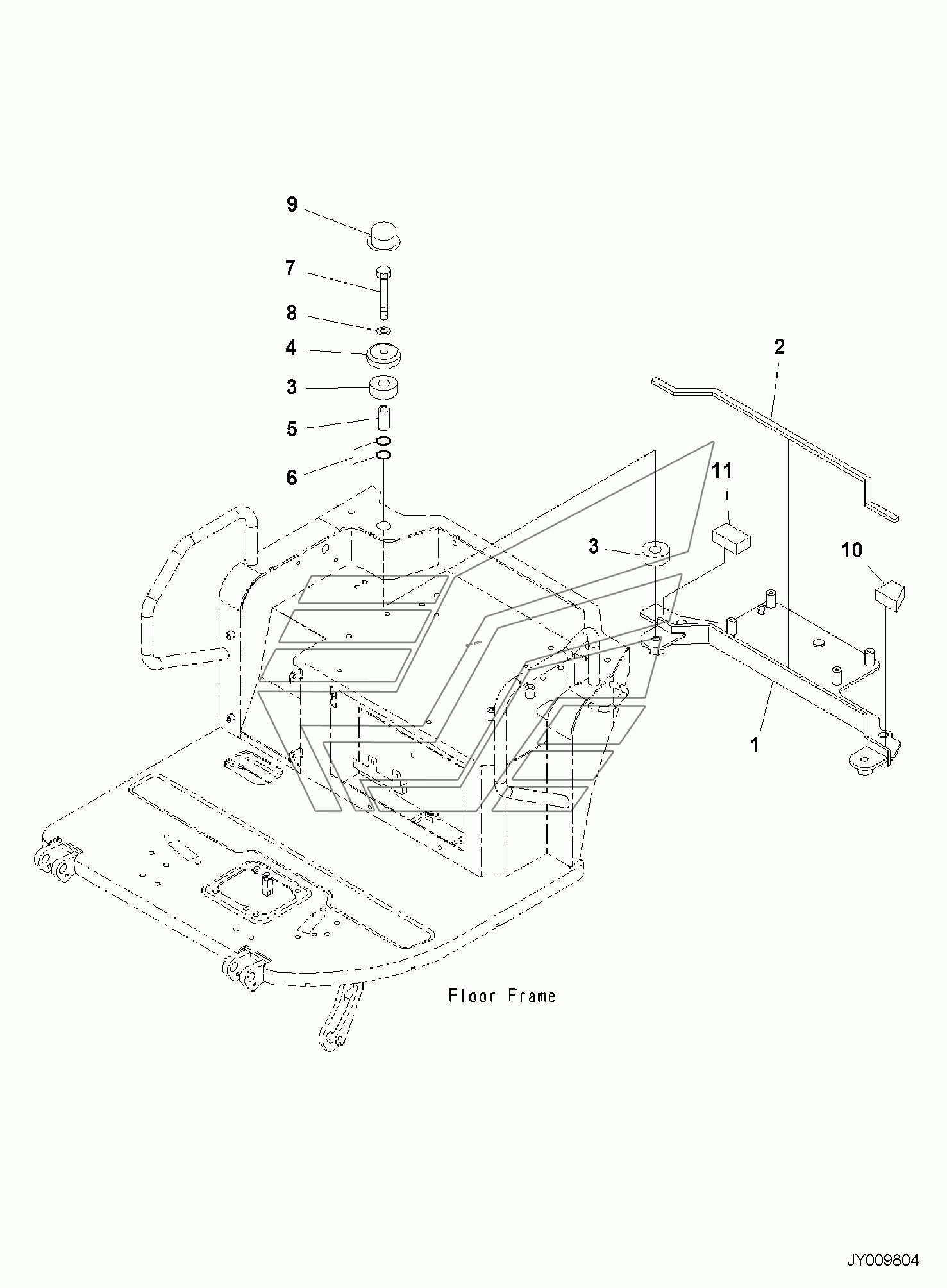

FLOOR FRAME MOUNTING (2/2) PC55MR-3. Каталог 2010г.

FLOOR FRAME, HANDRAIL PC55MR-3 FLOOR FRAME, TRAVEL AND BLADE PC55MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BRACKET

Заводской номер: 22M-54-31862 Количество на модель: 1
22M-54-31862
1
2

Номер детали на чертеже:

2

SHEET

Заводской номер: 22M-54-31870 Количество на модель: 1
22M-54-31870
1
3

Номер детали на чертеже:

3

DAMPER

Заводской номер: 203-54-21110 Количество на модель: 4
203-54-21110
4
4

Номер детали на чертеже:

4

COLLAR

Заводской номер: 22L-54-22321 Количество на модель: 2
22L-54-22321
2
5

Номер детали на чертеже:

5

COLLAR

Заводской номер: 22M-54-33120 Количество на модель: 2
22M-54-33120
2
6

Номер детали на чертеже:

6

O-RING

Заводской номер: 07000-13025 Количество на модель: 4
07000-13025
4
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 01010-81695 Количество на модель: 2
01010-81695
2
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 01643-31645 Количество на модель: 2
01643-31645
2
9

Номер детали на чертеже:

9

CAP

Заводской номер: 22M-54-26440 Количество на модель: 2
22M-54-26440
2
10

Номер детали на чертеже:

10

SHEET

Заводской номер: 22M-54-31880 Количество на модель: 1
22M-54-31880
1
11

Номер детали на чертеже:

11

SHEET

Заводской номер: 22M-54-31890 Количество на модель: 1
22M-54-31890
1
