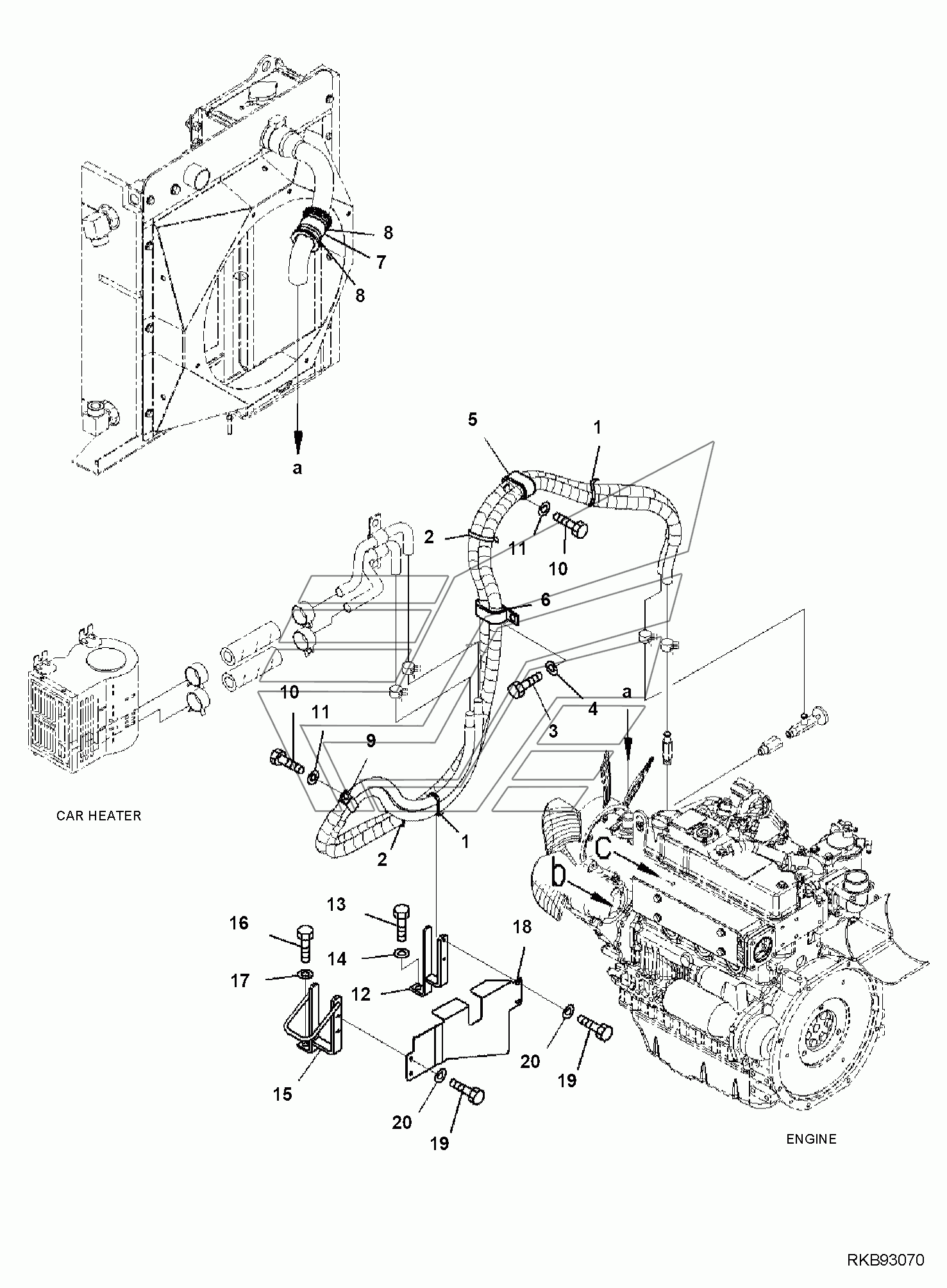

CANOPY, HEATER UNIT PC55MR-3. Каталог 2010г.

CANOPY PC55MR-3 AIR CONDITIONER UNIT, FOR CAB, (1/2) PC55MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
12
15
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BAND

Заводской номер: 08034-20834 Количество на модель: 2
08034-20834
2
2

Номер детали на чертеже:

2

BAND

Заводской номер: 08034-40521 Количество на модель: 2
08034-40521
2
3

Номер детали на чертеже:

3

BOLT

Заводской номер: 01010-81020 Количество на модель: 1
01010-81020
1
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 01643-31032 Количество на модель: 1
01643-31032
1
5

Номер детали на чертеже:

5

CLAMP

Заводской номер: 22M-977-1150 Количество на модель: 2
22M-977-1150
2
6

Номер детали на чертеже:

6

CLAMP

Заводской номер: 22M-977-1140 Количество на модель: 1
22M-977-1140
1
7

Номер детали на чертеже:

7

CUSHION

Заводской номер: 07095-01245 Количество на модель: 1
07095-01245
1
8

Номер детали на чертеже:

8

BAND

Заводской номер: 08034-20823 Количество на модель: 2
08034-20823
2
9

Номер детали на чертеже:

9

CLIP

Заводской номер: 04435-52110 Количество на модель: 1
04435-52110
1
12

Номер детали на чертеже:

12

BRACKET

Заводской номер: 22M-977-3330 Количество на модель: 1
22M-977-3330
1
15

Номер детали на чертеже:

15

BRACKET

Заводской номер: 22M-977-3340 Количество на модель: 1
22M-977-3340
1
18

Номер детали на чертеже:

18

PLATE

Заводской номер: 22M-979-3281 Количество на модель: 1
22M-979-3281
1
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 01010-80610 Количество на модель: 4
01010-80610
4
20

Номер детали на чертеже:

20

WASHER

Заводской номер: 01643-30623 Количество на модель: 4
01643-30623
4
CANOPY PC55MR-3 AIR CONDITIONER UNIT, FOR CAB, (1/2) PC55MR-3
