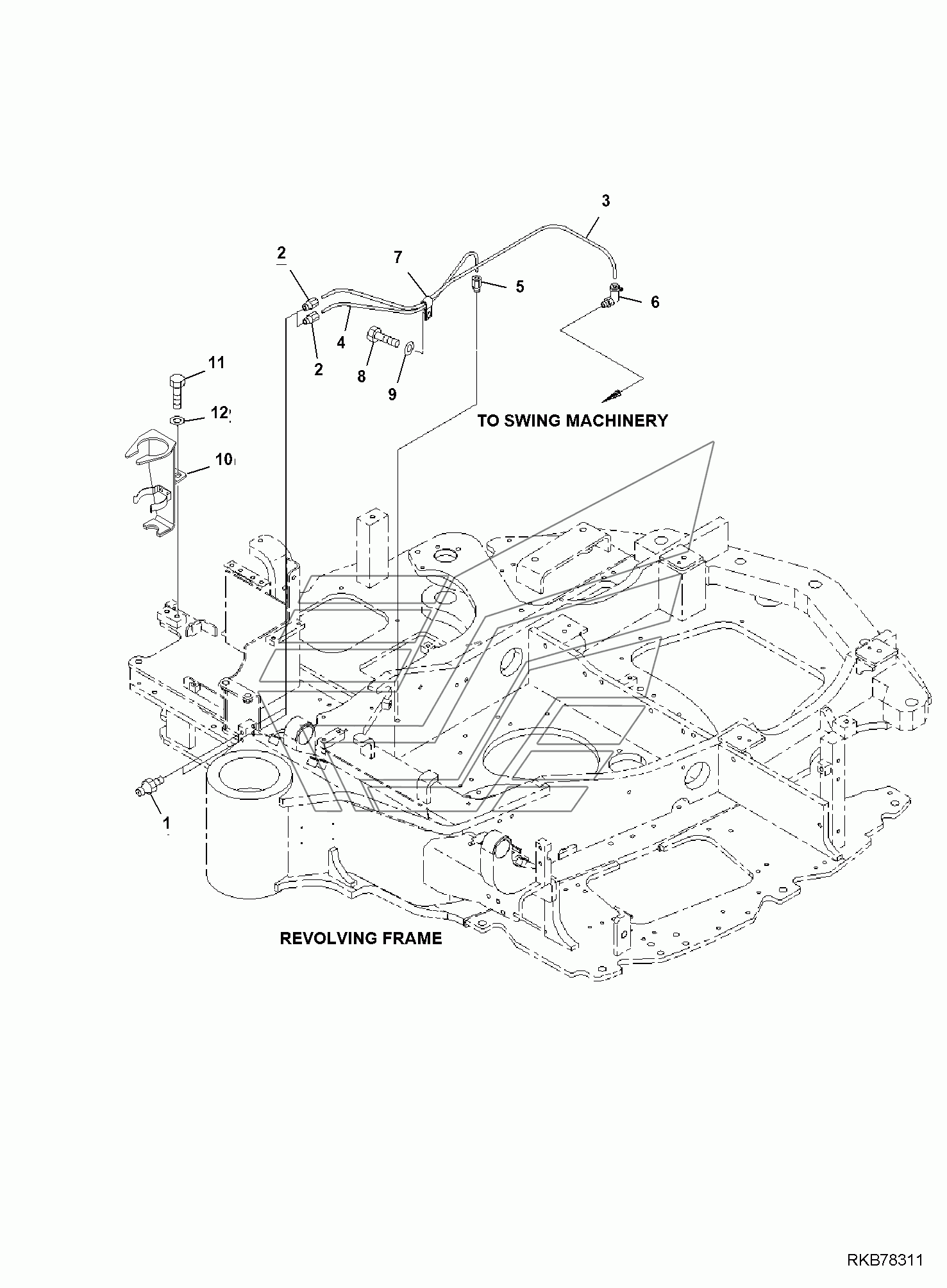

SWING CIRCLE LUBRICATING PC55MR-3. Каталог 2010г.

BOOM SWING CYLINDER, PHOCOMEX, PIN PC55MR-3 OPERATOR'S SEAT, WITH 2-INCH SEAT BELT, CANOPY SPECIFICATION, INNER PARTS PC55MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
6
7
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 2
07020-00000
2
2

Номер детали на чертеже:

2

NIPPLE

Заводской номер: 21R-46-11411 Количество на модель: 2
21R-46-11411
2
3

Номер детали на чертеже:

3

TUBE

Заводской номер: 22L-46-12230 Количество на модель: 1
22L-46-12230
1
4

Номер детали на чертеже:

4

TUBE

Заводской номер: 22M-46-32230 Количество на модель: 1
22M-46-32230
1
6

Номер детали на чертеже:

6

ELBOW

Заводской номер: 21R-46-11421 Количество на модель: 1
21R-46-11421
1
7

Номер детали на чертеже:

7

CLAMP

Заводской номер: 04435-51010 Количество на модель: 1
04435-51010
1
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 01010-81020 Количество на модель: 1
01010-81020
1
9

Номер детали на чертеже:

9

WASHER

Заводской номер: 01643-31032 Количество на модель: 1
01643-31032
1
10

Номер детали на чертеже:

10

BRACKET

Заводской номер: 22M-46-31711 Количество на модель: 1
22M-46-31711
1
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 01010-81225 Количество на модель: 1
01010-81225
1
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 01643-31232 Количество на модель: 1
01643-31232
1
