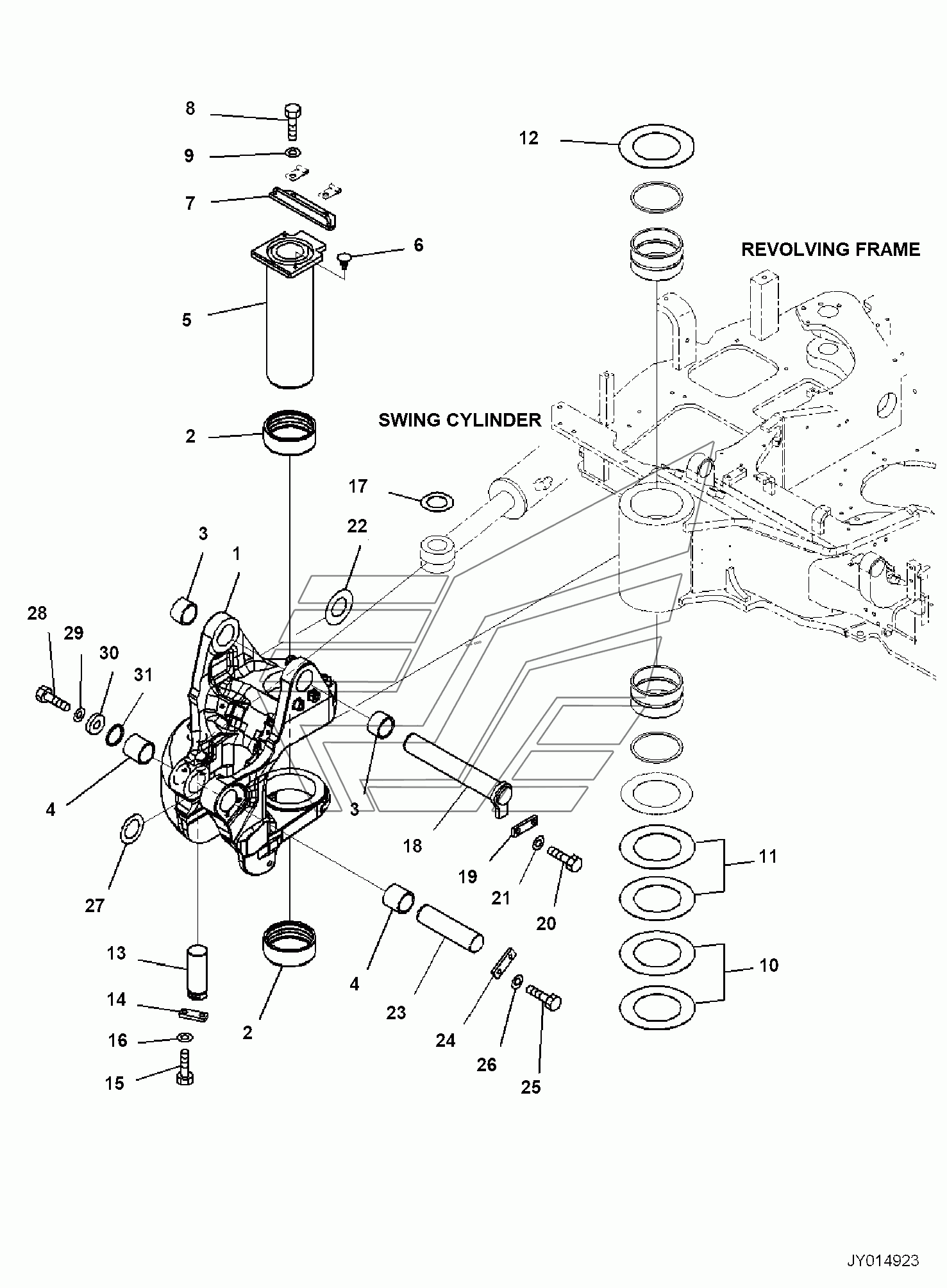

BOOM SWING BRACKET, PHOCOMEX, (1/2) PC55MR-3. Каталог 2010г.

BOOM SWING BRACKET, (2/2) PC55MR-3 BOOM SWING BRACKET, PHOCOMEX, (2/2) PC55MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

SWING BRACKET, ASSEMBLY

Заводской номер: 22M-70-00440 Количество на модель: 1
22M-70-00440
1
1

Номер детали на чертеже:

1

BRACKET

Заводской номер: 22M-70-21513 Количество на модель: 1
22M-70-21513
1
2

Номер детали на чертеже:

2

BUSHING

Заводской номер: 22M-70-21530 Количество на модель: 2
22M-70-21530
2
3

Номер детали на чертеже:

3

BUSHING

Заводской номер: 20T-70-81630 Количество на модель: 2
20T-70-81630
2
4

Номер детали на чертеже:

4

BUSHING

Заводской номер: 20T-70-81640 Количество на модель: 2
20T-70-81640
2
5

Номер детали на чертеже:

5

PIN

Заводской номер: 22M-70-31521 Количество на модель: 1
22M-70-31521
1
6

Номер детали на чертеже:

6

CAP

Заводской номер: 21U-70-31390 Количество на модель: 1
21U-70-31390
1
7

Номер детали на чертеже:

7

PLATE

Заводской номер: 22M-70-21560 Количество на модель: 1
22M-70-21560
1
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 01010-81430 Количество на модель: 2
01010-81430
2
9

Номер детали на чертеже:

9

WASHER

Заводской номер: 01643-31445 Количество на модель: 2
01643-31445
2
10

Номер детали на чертеже:

10

SHIM, 0.500 mm

Заводской номер: 22M-70-21540 Количество на модель: 2
22M-70-21540
2
11

Номер детали на чертеже:

11

SHIM, 0.800 mm

Заводской номер: 22M-70-21550 Количество на модель: 2
22M-70-21550
2
12

Номер детали на чертеже:

12

SHIM, 1.000 MM

Заводской номер: 22M-70-21580 Количество на модель: 1
22M-70-21580
1
13

Номер детали на чертеже:

13

PIN

Заводской номер: 22M-70-22870 Количество на модель: 1
22M-70-22870
1
14

Номер детали на чертеже:

14

BLOCK

Заводской номер: 04082-00212 Количество на модель: 1
04082-00212
1
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 01010-81230 Количество на модель: 2
01010-81230
2
16

Номер детали на чертеже:

16

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
17

Номер детали на чертеже:

17

SHIM, 1.000 MM

Заводской номер: 20T-70-81730 Количество на модель: 1
20T-70-81730
1
18

Номер детали на чертеже:

18

PIN

Заводской номер: 22M-70-21171 Количество на модель: 1
22M-70-21171
1
19

Номер детали на чертеже:

19

PLATE

Заводской номер: 20R-70-11250 Количество на модель: 1
20R-70-11250
1
22

Номер детали на чертеже:

22

SHIM, 0.500 mm

Заводской номер: 20T-70-81750 Количество на модель: 2
20T-70-81750
2
23

Номер детали на чертеже:

23

PIN

Заводской номер: 22M-70-22970 Количество на модель: 1
22M-70-22970
1
24

Номер детали на чертеже:

24

LOCK

Заводской номер: 20T-70-81650 Количество на модель: 1
20T-70-81650
1
28

Номер детали на чертеже:

28

BOLT

Заводской номер: 01010-82045 Количество на модель: 1
01010-82045
1
29

Номер детали на чертеже:

29

WASHER

Заводской номер: 01643-32060 Количество на модель: 1
01643-32060
1
30

Номер детали на чертеже:

30

PLATE

Заводской номер: 20T-70-71270 Количество на модель: 1
20T-70-71270
1
31

Номер детали на чертеже:

31

SPACER

Заводской номер: 22M-70-32980 Количество на модель: 1
22M-70-32980
1
BOOM SWING BRACKET, (2/2) PC55MR-3 BOOM SWING BRACKET, PHOCOMEX, (2/2) PC55MR-3
