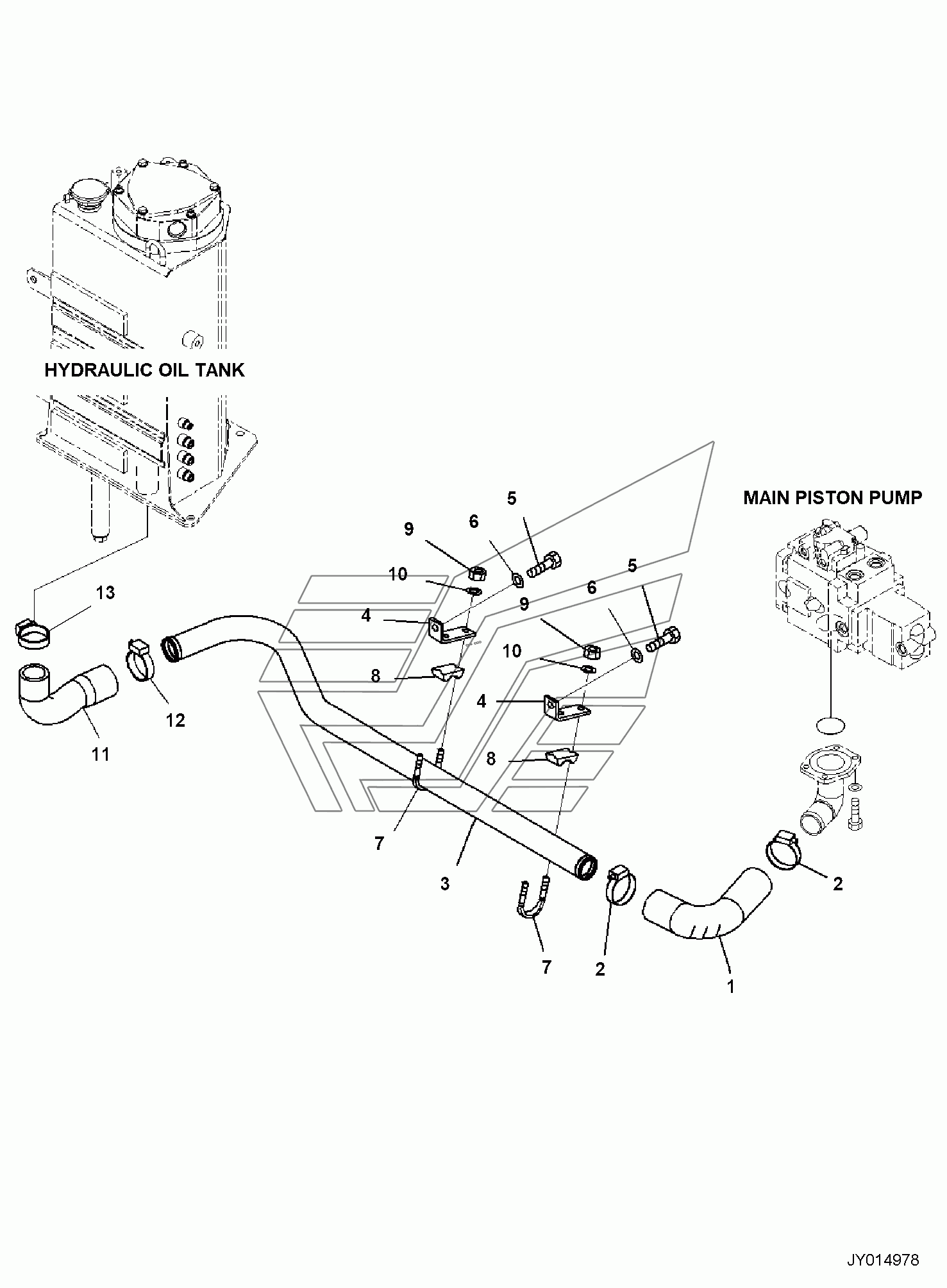

SUCTION CIRCUIT PC55MR-3. Каталог 2010г.

VALVE FOR 3-ATTACHMENT, (2/2) PC55MR-3 ADDITIONAL ACTUATOR CIRCUIT, BOOM SWING CYLINDER, TRAVEL, SWING MOTOR PC55MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HOSE

Заводской номер: 22M-62-32131 Количество на модель: 1
22M-62-32131
1
2

Номер детали на чертеже:

2

CLAMP

Заводской номер: 07289-00070 Количество на модель: 2
07289-00070
2
3

Номер детали на чертеже:

3

TUBE

Заводской номер: 22M-62-32121 Количество на модель: 1
22M-62-32121
1
4

Номер детали на чертеже:

4

PLATE

Заводской номер: 22M-62-32141 Количество на модель: 2
22M-62-32141
2
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-81225 Количество на модель: 1
01010-81225
1
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-31232 Количество на модель: 1
01643-31232
1
7

Номер детали на чертеже:

7

CLIP

Заводской номер: 07283-34949 Количество на модель: 2
07283-34949
2
8

Номер детали на чертеже:

8

CLIP

Заводской номер: 07283-54959 Количество на модель: 2
07283-54959
2
9

Номер детали на чертеже:

9

NUT

Заводской номер: 01597-01009 Количество на модель: 4
01597-01009
4
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
11

Номер детали на чертеже:

11

HOSE

Заводской номер: 20U-62-41121 Количество на модель: 1
20U-62-41121
1
12

Номер детали на чертеже:

12

CLAMP

Заводской номер: 07289-00055 Количество на модель: 1
07289-00055
1
VALVE FOR 3-ATTACHMENT, (2/2) PC55MR-3 ADDITIONAL ACTUATOR CIRCUIT, BOOM SWING CYLINDER, TRAVEL, SWING MOTOR PC55MR-3
