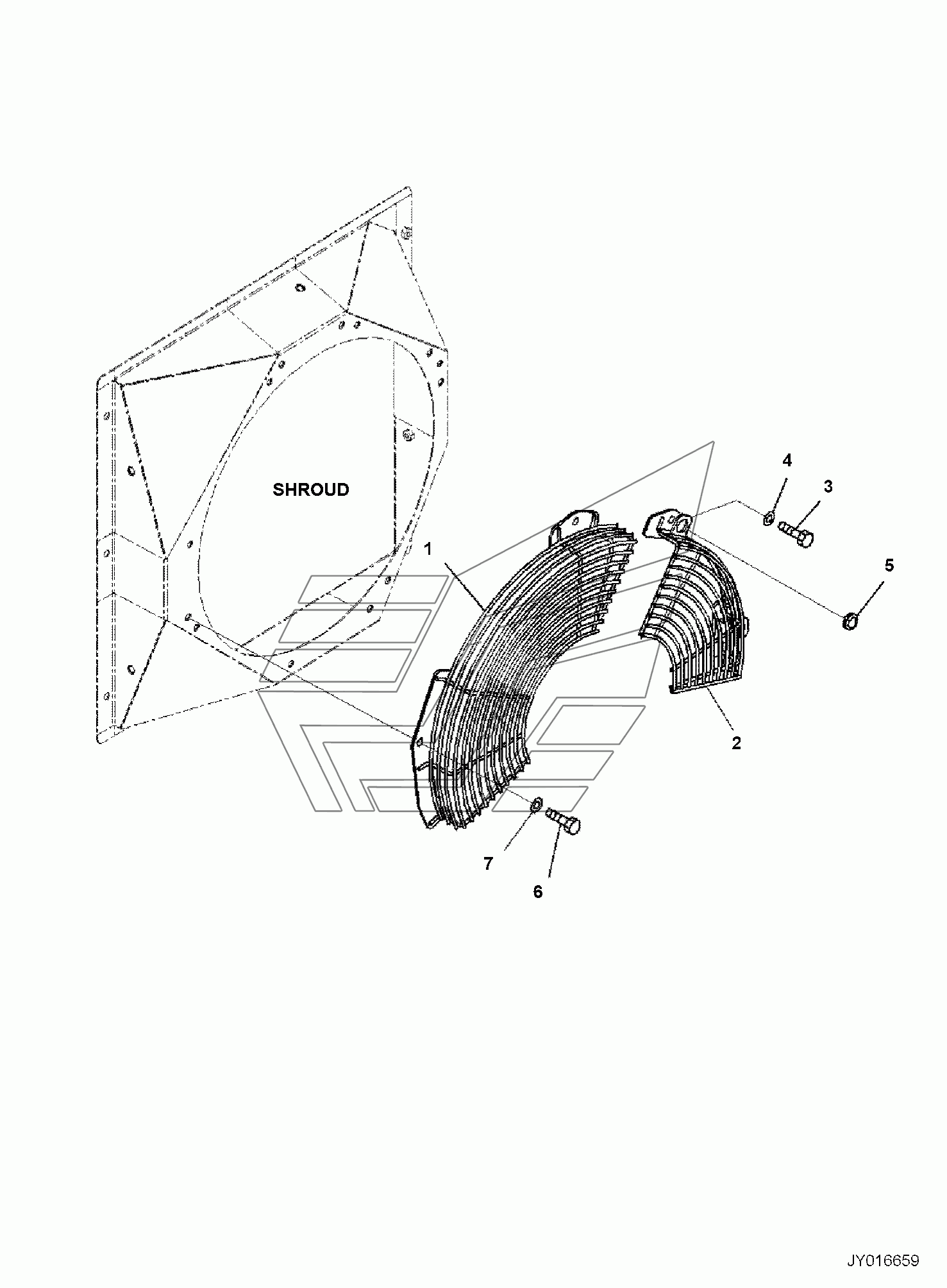

COOLING SYSTEM, FOR AIR CONDITIONER, FAN NET PC55MR-3. Каталог 2010г.

COOLING SYSTEM, COVER PC55MR-3 COOLING SYSTEM, DRAIN LINE PC55MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

NET, ASSEMBLY

Заводской номер: 22N-03-33700 Количество на модель: 1
22N-03-33700
1
1

Номер детали на чертеже:

1

WIRE NET

Заводской номер: 22N-03-33150 Количество на модель: 1
22N-03-33150
1
2

Номер детали на чертеже:

2

COVER, FAN

Заводской номер: 22N-03-33710 Количество на модель: 1
22N-03-33710
1
3

Номер детали на чертеже:

3

BOLT

Заводской номер: 01010-80812 Количество на модель: 2
01010-80812
2
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 01643-30823 Количество на модель: 2
01643-30823
2
5

Номер детали на чертеже:

5

GROMMET

Заводской номер: 418-S62-4470 Количество на модель: 2
418-S62-4470
2
