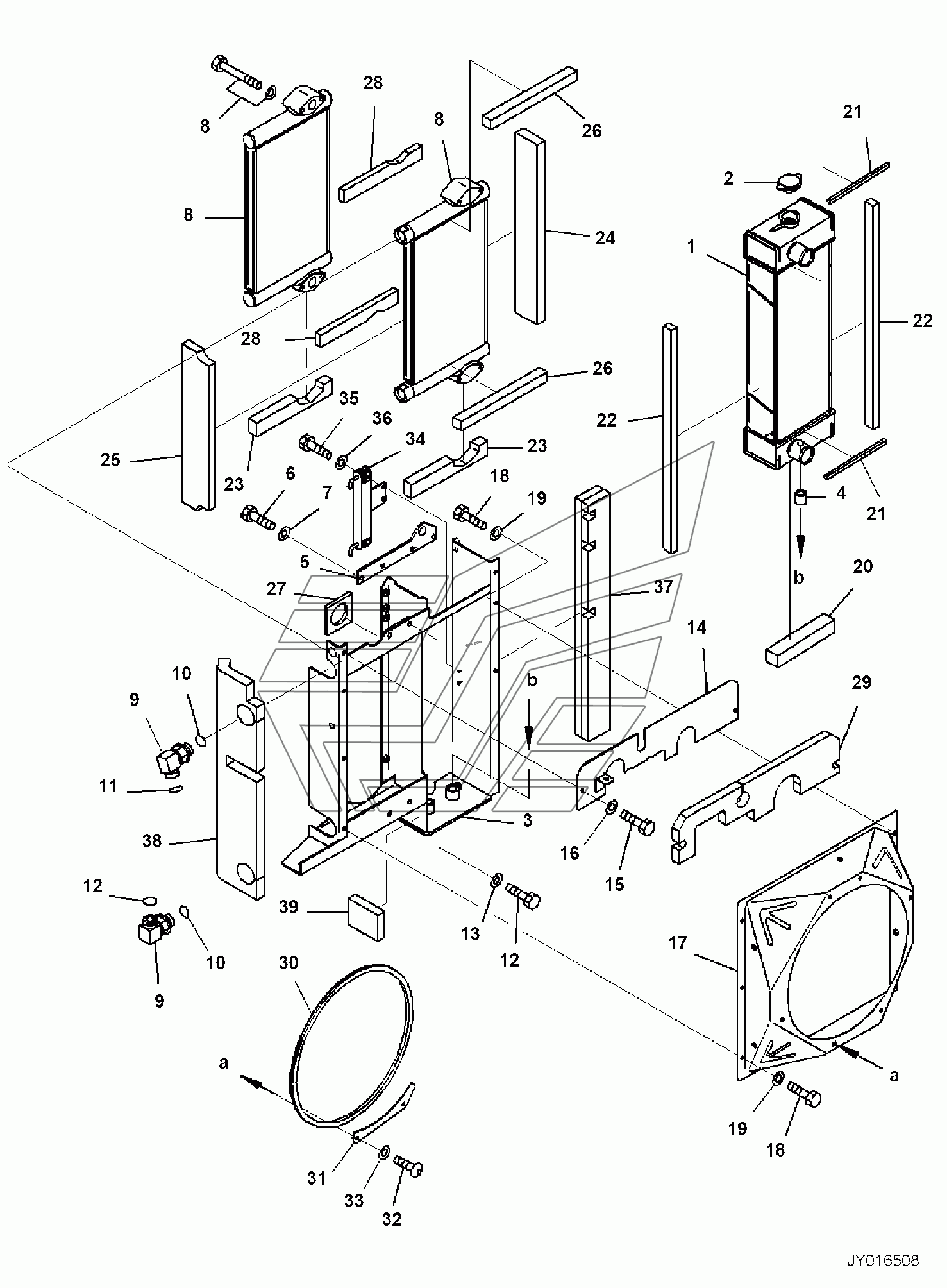

COOLING SYSTEM, FOR AIR CONDITIONER, RADIATOR AND OIL COOLER PC55MR-3. Каталог 2010г.

COOLING SYSTEM, FAN NET PC55MR-3 COOLING SYSTEM, FOR AIR CONDITIONER, PIPING PC55MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

RADIATOR, ASSY.

Заводской номер: 22M-03-31330 Количество на модель: 1
22M-03-31330
1
2

Номер детали на чертеже:

2

CAP

Заводской номер: 20U-03-21540 Количество на модель: 1
20U-03-21540
1
3

Номер детали на чертеже:

3

FRAME

Заводской номер: 22M-03-31111 Количество на модель: 1
22M-03-31111
1
4

Номер детали на чертеже:

4

CUSHION

Заводской номер: 22B-03-12620 Количество на модель: 2
22B-03-12620
2
5

Номер детали на чертеже:

5

PLATE

Заводской номер: 22M-03-21780 Количество на модель: 1
22M-03-21780
1
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01010-81025 Количество на модель: 4
01010-81025
4
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
8

Номер детали на чертеже:

8

OIL COOLER, ASSY.

Заводской номер: 22M-03-31340 Количество на модель: 1
22M-03-31340
1
9

Номер детали на чертеже:

9

ELBOW

Заводской номер: 21W-62-42640 Количество на модель: 2
21W-62-42640
2
10

Номер детали на чертеже:

10

O-RING

Заводской номер: 07002-13334 Количество на модель: 2
07002-13334
2
11

Номер детали на чертеже:

11

O-ring

Заводской номер: 207-62-64740 Количество на модель: 2
207-62-64740
2
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01010-81030 Количество на модель: 4
01010-81030
4
14

Номер детали на чертеже:

14

PLATE

Заводской номер: 22M-03-33371 Количество на модель: 1
22M-03-33371
1
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 01010-80820 Количество на модель: 2
01010-80820
2
16

Номер детали на чертеже:

16

WASHER

Заводской номер: 01643-30823 Количество на модель: 2
01643-30823
2
17

Номер детали на чертеже:

17

SHROUD

Заводской номер: 22N-03-33310 Количество на модель: 1
22N-03-33310
1
18

Номер детали на чертеже:

18

BOLT

Заводской номер: 01010-80816 Количество на модель: 5
01010-80816
5
20

Номер детали на чертеже:

20

SHEET

Заводской номер: 22M-03-32191 Количество на модель: 1
22M-03-32191
1
21

Номер детали на чертеже:

21

SHEET

Заводской номер: 22M-03-22171 Количество на модель: 2
22M-03-22171
2
22

Номер детали на чертеже:

22

SHEET

Заводской номер: 22M-03-32131 Количество на модель: 2
22M-03-32131
2
23

Номер детали на чертеже:

23

SHEET

Заводской номер: 22M-03-32111 Количество на модель: 2
22M-03-32111
2
24

Номер детали на чертеже:

24

SHEET

Заводской номер: 22M-03-32151 Количество на модель: 1
22M-03-32151
1
25

Номер детали на чертеже:

25

SHEET

Заводской номер: 22M-03-32141 Количество на модель: 1
22M-03-32141
1
26

Номер детали на чертеже:

26

SHEET

Заводской номер: 22M-03-22181 Количество на модель: 2
22M-03-22181
2
27

Номер детали на чертеже:

27

SHEET

Заводской номер: 22M-03-31290 Количество на модель: 1
22M-03-31290
1
28

Номер детали на чертеже:

28

SHEET

Заводской номер: 22M-03-32211 Количество на модель: 2
22M-03-32211
2
29

Номер детали на чертеже:

29

SHEET

Заводской номер: 22M-03-33381 Количество на модель: 1
22M-03-33381
1
30

Номер детали на чертеже:

30

SEAL

Заводской номер: 22M-03-23390 Количество на модель: 1
22M-03-23390
1
31

Номер детали на чертеже:

31

PLATE

Заводской номер: 22N-03-33170 Количество на модель: 1
22N-03-33170
1
32

Номер детали на чертеже:

32

SCREW

Заводской номер: 01245-00820 Количество на модель: 2
01245-00820
2
33

Номер детали на чертеже:

33

WASHER

Заводской номер: 01643-70823 Количество на модель: 2
01643-70823
2
34

Номер детали на чертеже:

34

OIL COOLER

Заводской номер: 22M-03-31130 Количество на модель: 1
22M-03-31130
1
37

Номер детали на чертеже:

37

SHEET

Заводской номер: 22M-03-21462 Количество на модель: 1
22M-03-21462
1
38

Номер детали на чертеже:

38

SHEET

Заводской номер: 22M-03-31492 Количество на модель: 1
22M-03-31492
1
39

Номер детали на чертеже:

39

SHEET

Заводской номер: 22M-03-21591 Количество на модель: 1
22M-03-21591
1
