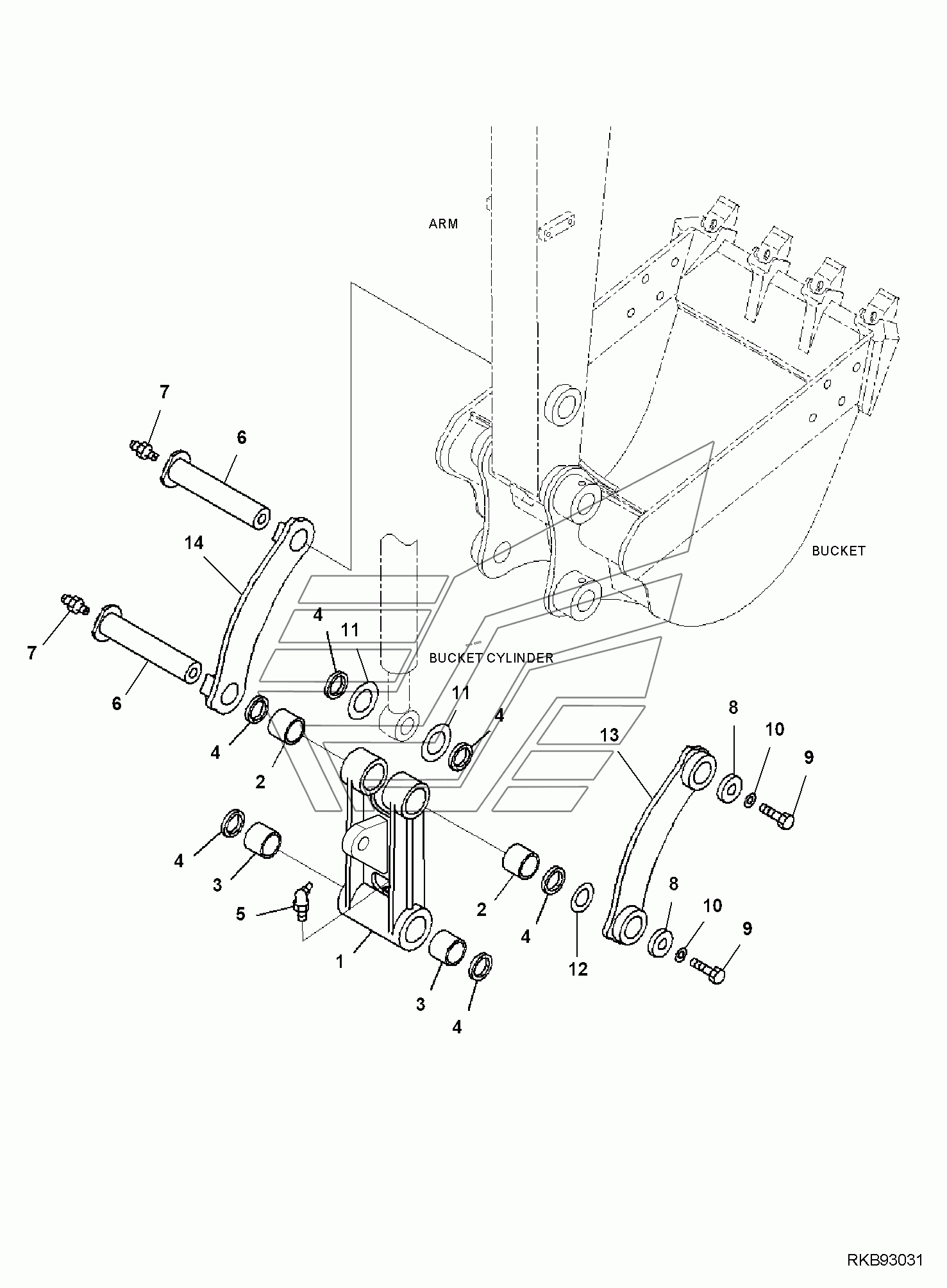

BUCKET LINK, WITH HOOK PC55MR-3. Каталог 2010г.

BUCKET LINK PC55MR-3 BUCKET PIN PC55MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

LINK, ASSEMBLY

Заводской номер: 22M-70-R1902 Количество на модель: 1
22M-70-R1902
1

Номер детали на чертеже:

PIN, ASSY.

Заводской номер: 22M-70-22060 Количество на модель: 2
22M-70-22060
2
1

Номер детали на чертеже:

1

LINK

Заводской номер: 22N-70-R1411 Количество на модель: 1
22N-70-R1411
1
2

Номер детали на чертеже:

2

BUSHING

Заводской номер: 22M-70-32760 Количество на модель: 2
22M-70-32760
2
3

Номер детали на чертеже:

3

BUSHING

Заводской номер: 22M-70-32770 Количество на модель: 2
22M-70-32770
2
4

Номер детали на чертеже:

4

SEAL, DUST

Заводской номер: 07145-00045 Количество на модель: 6
07145-00045
6
5

Номер детали на чертеже:

5

FITTING, GREASE

Заводской номер: 07020-00675 Количество на модель: 1
07020-00675
1
6

Номер детали на чертеже:

6

PIN

Заводской номер: 22M-70-22860 Количество на модель: 1
22M-70-22860
1
7

Номер детали на чертеже:

7

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 1
07020-00000
1
8

Номер детали на чертеже:

8

PLATE

Заводской номер: 20T-70-71270 Количество на модель: 2
20T-70-71270
2
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 01010-82045 Количество на модель: 2
01010-82045
2
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 01643-32060 Количество на модель: 2
01643-32060
2
11

Номер детали на чертеже:

11

SHIM, 2.500 mm

Заводской номер: 20U-70-21780 Количество на модель: 2
20U-70-21780
2
12

Номер детали на чертеже:

12

SPACER, 1.000 MM

Заводской номер: 20T-70-81710 Количество на модель: 1
20T-70-81710
1
13

Номер детали на чертеже:

13

LINK, (L.H.)

Заводской номер: 22N-70-11550 Количество на модель: 1
22N-70-11550
1
14

Номер детали на чертеже:

14

LINK, (R.H.)

Заводской номер: 22N-70-11561 Количество на модель: 1
22N-70-11561
1
