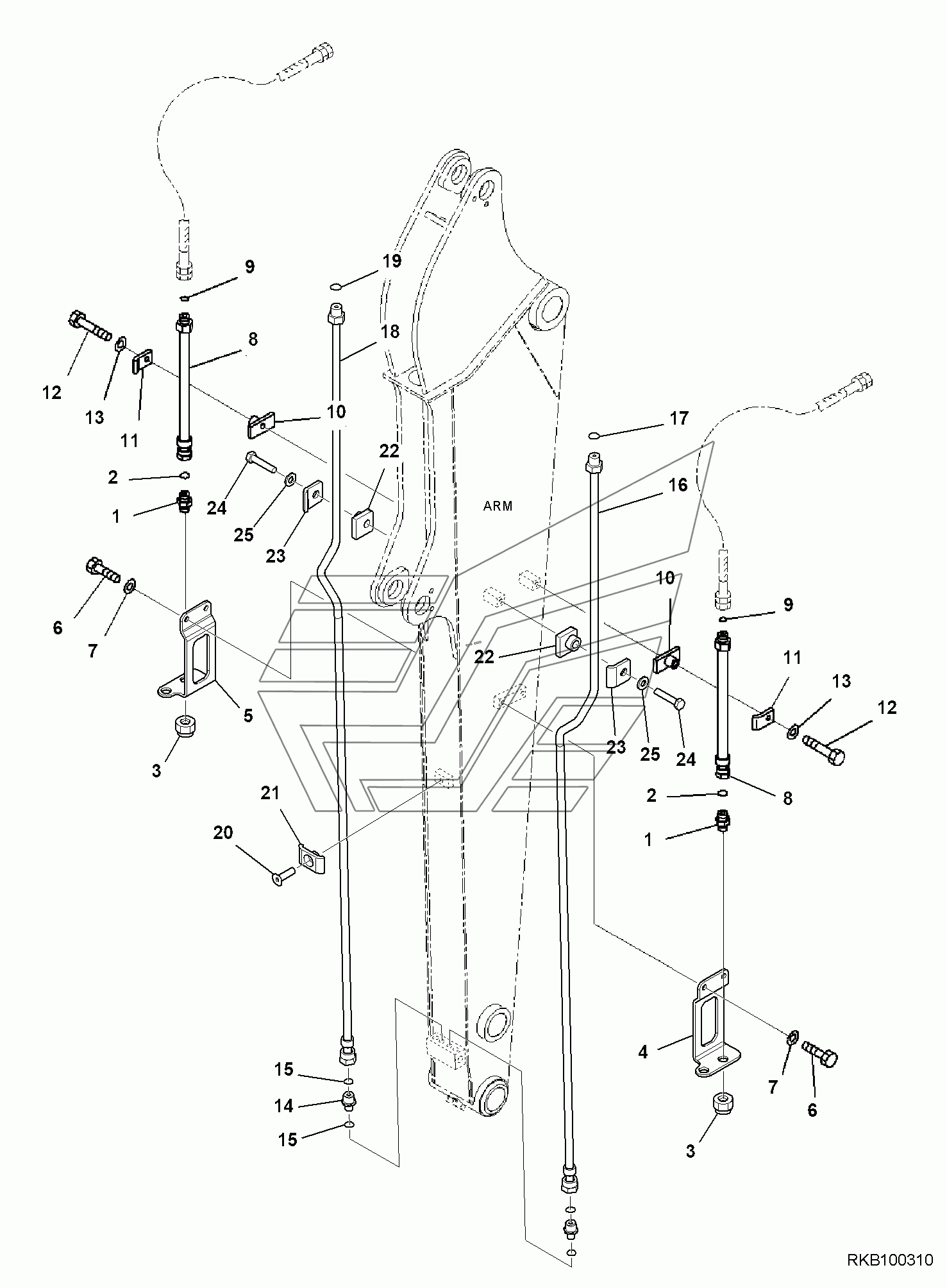

ARM, 2000MM ARM, HE SERVICES, QUICK COUPLER, ATTACHMENT PIPING (1/2) PC55MR-3. Каталог 2010г.

ARM, 2000MM ARM, HE SERVICES, QUICK COUPLER, ARM PC55MR-3 ARM, 2000MM ARM, HE SERVICES, QUICK COUPLER, ATTACHMENT PIPING (2/2) PC55MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

UNION, ASSY.

Заводской номер: 22F-973-3630 Количество на модель: 2
22F-973-3630
2
1

Номер детали на чертеже:

1

UNION, ASSY.

Заводской номер: 22F-973-2591 Количество на модель: 1
22F-973-2591
1
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 02896-11012 Количество на модель: 1
02896-11012
1
3

Номер детали на чертеже:

3

PLUG

Заводской номер: 22L-09-R8560 Количество на модель: 2
22L-09-R8560
2
4

Номер детали на чертеже:

4

BRACKET, L.H.

Заводской номер: 22M-931-3110 Количество на модель: 1
22M-931-3110
1
5

Номер детали на чертеже:

5

BRACKET, R.H.

Заводской номер: 22M-931-3120 Количество на модель: 1
22M-931-3120
1
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01010-81025 Количество на модель: 4
01010-81025
4
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
8

Номер детали на чертеже:

8

TUBE

Заводской номер: 22M-62-23760 Количество на модель: 2
22M-62-23760
2
10

Номер детали на чертеже:

10

BRACKET

Заводской номер: 20S-970-7652 Количество на модель: 2
20S-970-7652
2
11

Номер детали на чертеже:

11

CLAMP

Заводской номер: 22M-973-2490 Количество на модель: 2
22M-973-2490
2
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01010-81055 Количество на модель: 2
01010-81055
2
14

Номер детали на чертеже:

14

UNION

Заводской номер: 226-09-12610 Количество на модель: 2
226-09-12610
2
15

Номер детали на чертеже:

15

O-RING

Заводской номер: 02896-11008 Количество на модель: 2
02896-11008
2
16

Номер детали на чертеже:

16

TUBE, L.H.

Заводской номер: 22N-973-6020 Количество на модель: 1
22N-973-6020
1
18

Номер детали на чертеже:

18

TUBE, R.H.

Заводской номер: 22N-973-6030 Количество на модель: 1
22N-973-6030
1
20

Номер детали на чертеже:

20

BOLT

Заводской номер: 01240-00825 Количество на модель: 1
01240-00825
1
21

Номер детали на чертеже:

21

CLAMP

Заводской номер: 22N-973-6040 Количество на модель: 1
22N-973-6040
1
22

Номер детали на чертеже:

22

CLAMP

Заводской номер: 22N-973-3360 Количество на модель: 2
22N-973-3360
2
23

Номер детали на чертеже:

23

CLAMP

Заводской номер: 22N-973-3370 Количество на модель: 2
22N-973-3370
2
24

Номер детали на чертеже:

24

BOLT

Заводской номер: 01010-81040 Количество на модель: 2
01010-81040
2
ARM, 2000MM ARM, HE SERVICES, QUICK COUPLER, ARM PC55MR-3 ARM, 2000MM ARM, HE SERVICES, QUICK COUPLER, ATTACHMENT PIPING (2/2) PC55MR-3
