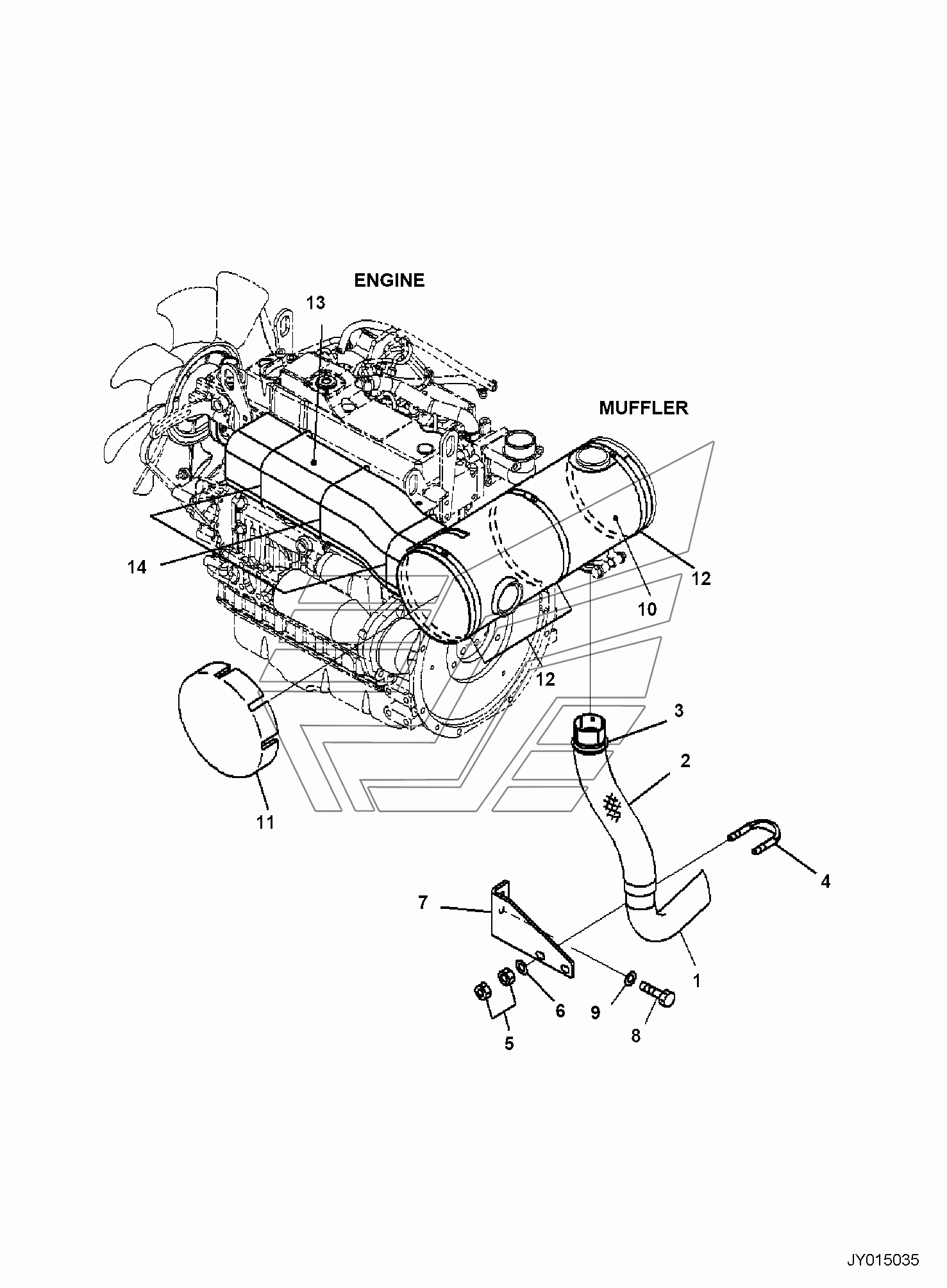

ENGINE UNIT, WITH CANOPY, EXHAUST MUFFLER RELATED PARTS PC55MR-3. Каталог 2010г.

ENGINE UNIT, WITH CANOPY, MOUNTING PC55MR-3 ENGINE UNIT, WITH CANOPY, AIR CLEANER HOSE PC55MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

PIPE

Заводской номер: 22M-01-31411 Количество на модель: 1
22M-01-31411
1
2

Номер детали на чертеже:

2

SLEEVE

Заводской номер: 22M-01-31171 Количество на модель: 1
22M-01-31171
1
3

Номер детали на чертеже:

3

CLAMP

Заводской номер: 22L-01-21440 Количество на модель: 1
22L-01-21440
1
4

Номер детали на чертеже:

4

CLIP

Заводской номер: 07283-34949 Количество на модель: 1
07283-34949
1
5

Номер детали на чертеже:

5

NUT

Заводской номер: 37A-09-2T209 Количество на модель: 4
37A-09-2T209
4
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
7

Номер детали на чертеже:

7

BRACKET

Заводской номер: 22M-01-31150 Количество на модель: 1
22M-01-31150
1
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 01010-81030 Количество на модель: 2
01010-81030
2
10

Номер детали на чертеже:

10

SHEET

Заводской номер: 22M-01-R1251 Количество на модель: 1
22M-01-R1251
1
11

Номер детали на чертеже:

11

SHEET

Заводской номер: 22M-01-R1261 Количество на модель: 1
22M-01-R1261
1
12

Номер детали на чертеже:

12

CLAMP

Заводской номер: 21D-01-13360 Количество на модель: 4
21D-01-13360
4
13

Номер детали на чертеже:

13

SHEET

Заводской номер: 22M-01-R1421 Количество на модель: 1
22M-01-R1421
1
