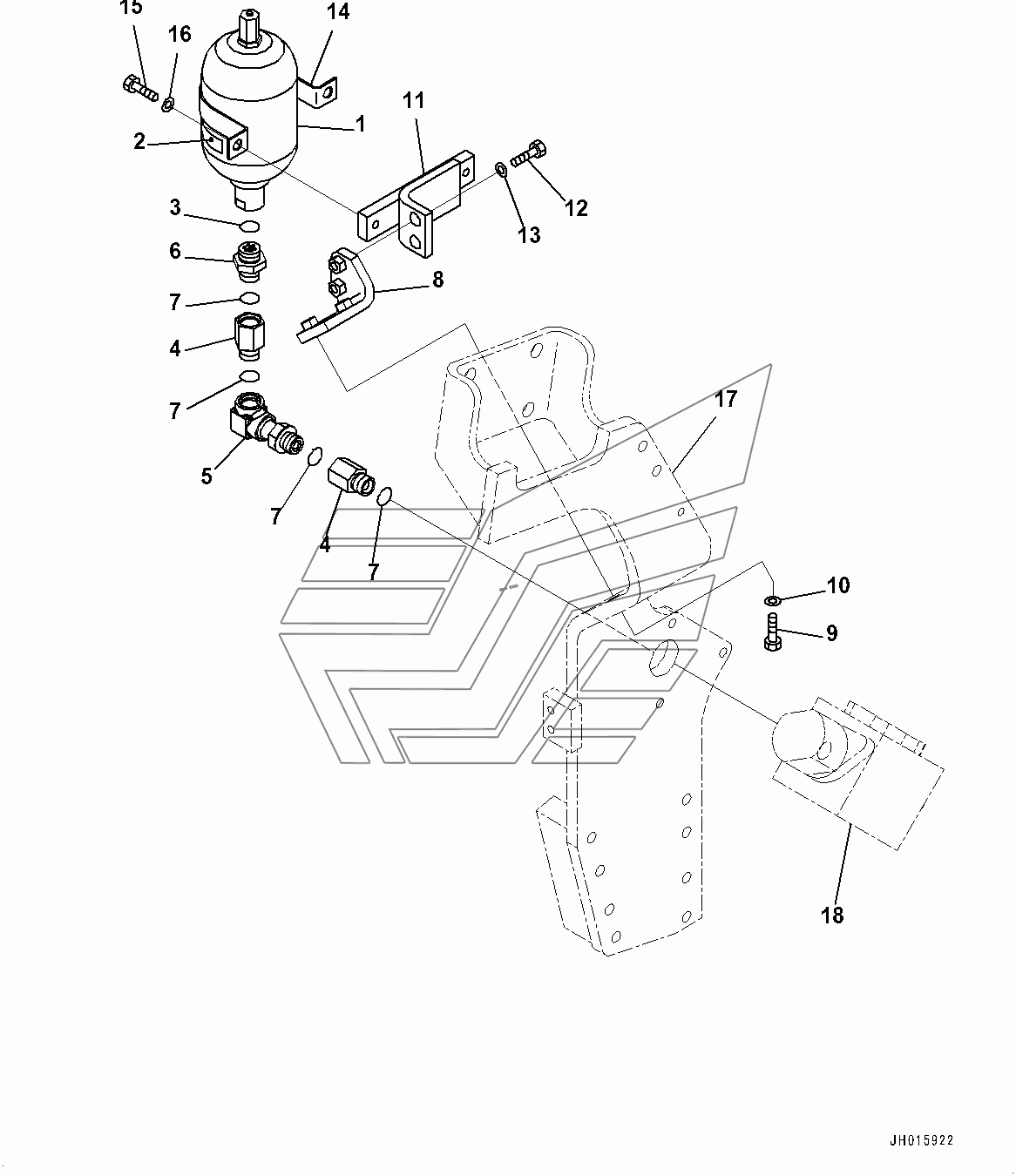

Actuator Piping, Accumulator (#80001-) PC300-8MO. Каталог 2010г.

Actuator Piping, Accumulator (#80001-) PC300-8MO Actuator Piping, Pilot Filter (#80001-) PC300-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
14
15
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Accumulator Assembly

Заводской номер: 20Y-970-6451 Количество на модель: 1
20Y-970-6451
1
2

Номер детали на чертеже:

2

PLATE¤ SAFETY

Заводской номер: 09659-A057B Количество на модель: 1
09659-A057B
1
3

Номер детали на чертеже:

3

O-RING

Заводской номер: 205-970-5560 Количество на модель: 1
205-970-5560
1
4

Номер детали на чертеже:

4

JOINT

Заводской номер: 201-62-71810 Количество на модель: 2
201-62-71810
2
5

Номер детали на чертеже:

5

ELBOW

Заводской номер: 207-62-73350 Количество на модель: 1
207-62-73350
1
6

Номер детали на чертеже:

6

NIPPLE

Заводской номер: 205-970-5550 Количество на модель: 1
205-970-5550
1
7

Номер детали на чертеже:

7

O-RING

Заводской номер: 07002-12434 Количество на модель: 4
07002-12434
4
8

Номер детали на чертеже:

8

BRACKET

Заводской номер: 207-62-73251 Количество на модель: 1
207-62-73251
1
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 01010-81250 Количество на модель: 2
01010-81250
2
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
11

Номер детали на чертеже:

11

BRACKET

Заводской номер: 207-62-73240 Количество на модель: 1
207-62-73240
1
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01010-81240 Количество на модель: 2
01010-81240
2
14

Номер детали на чертеже:

14

PLATE

Заводской номер: 175-61-51750 Количество на модель: 1
175-61-51750
1
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 01010-81225 Количество на модель: 2
01010-81225
2
17

Номер детали на чертеже:

17

BRACKET

Заводской номер: 207-62-73141 Количество на модель: 0
207-62-73141
0
18

Номер детали на чертеже:

18

VALVE ASS'Y

Заводской номер: 702-21-01920 Количество на модель: 0
702-21-01920
0
