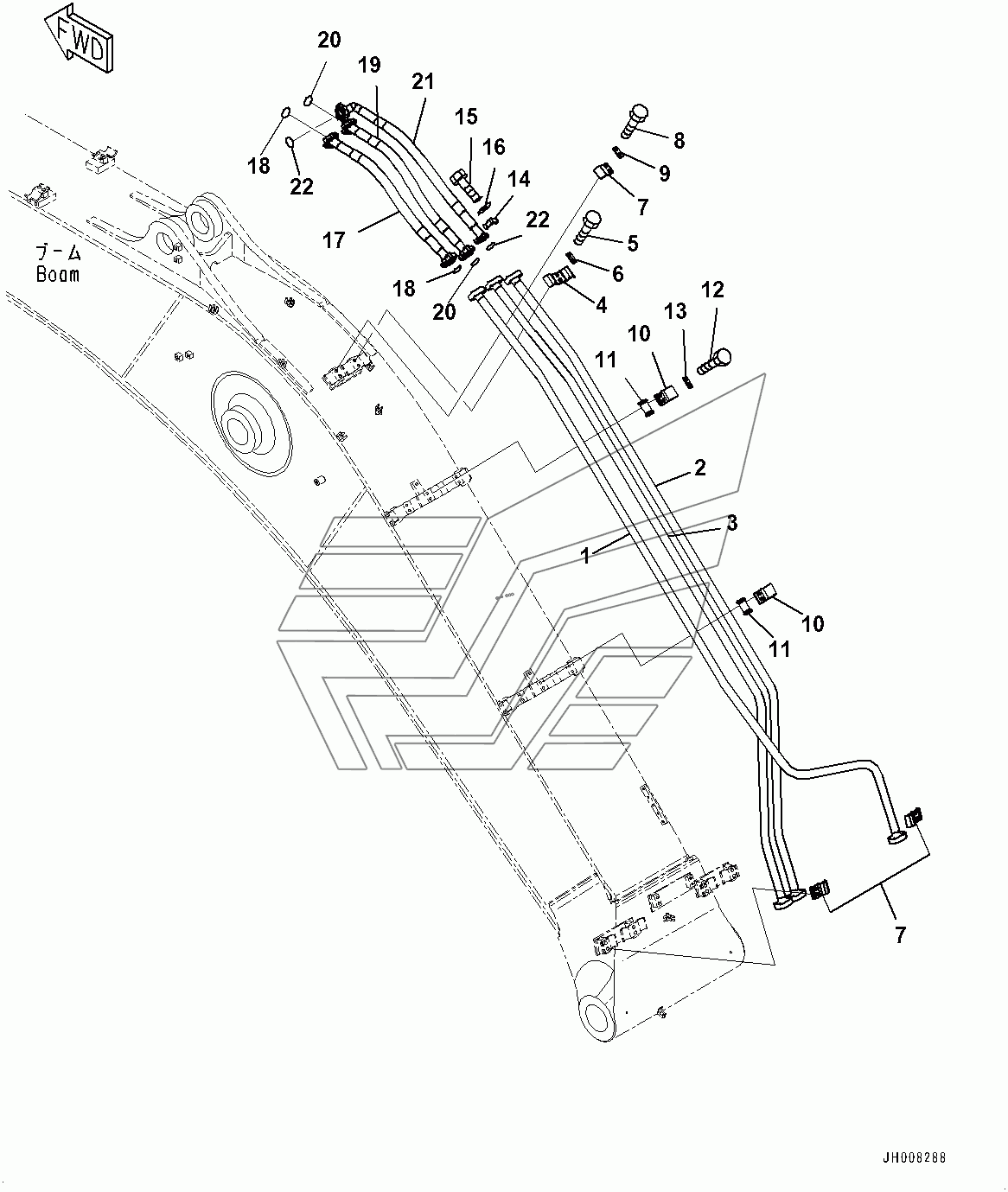

Boom, Arm Cylinder Piping (#80001-) PC300-8MO. Каталог 2010г.

Boom, Boom and Top Pin (#80001-) PC300-8MO Boom, Lubrication Piping (#80001-) PC300-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
10
11
14
15
16
17
18
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Tube

Заводской номер: 207-62-44161 Количество на модель: 1
207-62-44161
1
2

Номер детали на чертеже:

2

TUBE

Заводской номер: 207-62-74132 Количество на модель: 1
207-62-74132
1
3

Номер детали на чертеже:

3

TUBE

Заводской номер: 207-62-74151 Количество на модель: 1
207-62-74151
1
4

Номер детали на чертеже:

4

CLAMP

Заводской номер: 207-62-54760 Количество на модель: 1
207-62-54760
1
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-81235 Количество на модель: 2
01010-81235
2
6

Номер детали на чертеже:

6

PLATE

Заводской номер: 20Y-62-13450 Количество на модель: 1
20Y-62-13450
1
7

Номер детали на чертеже:

7

CLAMP

Заводской номер: 207-62-31330 Количество на модель: 3
207-62-31330
3
10

Номер детали на чертеже:

10

CLAMP

Заводской номер: 207-62-52350 Количество на модель: 2
207-62-52350
2
11

Номер детали на чертеже:

11

SEAT

Заводской номер: 205-62-73431 Количество на модель: 2
205-62-73431
2
14

Номер детали на чертеже:

14

FLANGE, SPRIT

Заводской номер: 07371-31049 Количество на модель: 12
07371-31049
12
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 07372-21035 Количество на модель: 24
07372-21035
24
16

Номер детали на чертеже:

16

WASHER

Заводской номер: 01643-51032 Количество на модель: 24
01643-51032
24
17

Номер детали на чертеже:

17

HOSE

Заводской номер: 07085-010A9 Количество на модель: 1
07085-010A9
1
18

Номер детали на чертеже:

18

O-RING

Заводской номер: 07000-13032 Количество на модель: 2
07000-13032
2
21

Номер детали на чертеже:

21

HOSE

Заводской номер: 207-62-76810 Количество на модель: 1
207-62-76810
1
