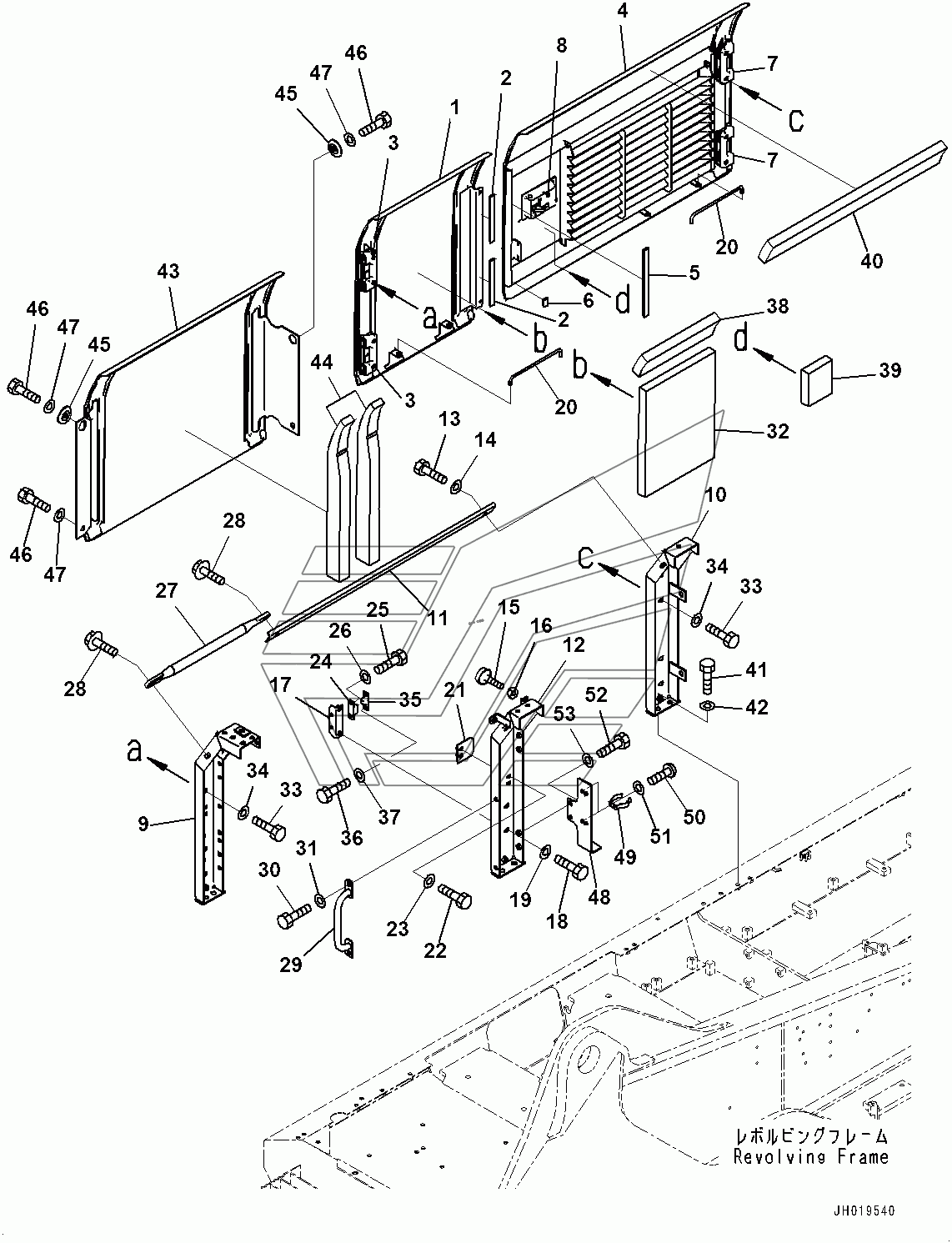

Side Cover R.H. (#80699-) PC300-8MO. Каталог 2010г.

Side Cover R.H. (#80001-) PC300-8MO Machine Cab Partition, (1/2) (#80001-) PC300-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Lock Assembly

Заводской номер: 20Y-54-73171 Количество на модель: 1
20Y-54-73171
1
1

Номер детали на чертеже:

1

Cover

Заводской номер: 207-54-78830 Количество на модель: 1
207-54-78830
1
2

Номер детали на чертеже:

2

SHEET

Заводской номер: 20Y-54-63390 Количество на модель: 2
20Y-54-63390
2
3

Номер детали на чертеже:

3

Hinge, Welded

Заводской номер: 20Y-54-63414 Количество на модель: 2
20Y-54-63414
2
4

Номер детали на чертеже:

4

Cover

Заводской номер: 207-54-75720 Количество на модель: 1
207-54-75720
1
5

Номер детали на чертеже:

5

Sheet

Заводской номер: 207-54-76330 Количество на модель: 1
207-54-76330
1
6

Номер детали на чертеже:

6

Sheet

Заводской номер: 207-54-76360 Количество на модель: 1
207-54-76360
1
8

Номер детали на чертеже:

8

Lock

Заводской номер: 20Y-54-71491 Количество на модель: 1
20Y-54-71491
1
9

Номер детали на чертеже:

9

Frame

Заводской номер: 207-54-76340 Количество на модель: 1
207-54-76340
1
10

Номер детали на чертеже:

10

FRAME

Заводской номер: 207-54-71221 Количество на модель: 1
207-54-71221
1
11

Номер детали на чертеже:

11

Plate

Заводской номер: 207-54-8B261 Количество на модель: 1
207-54-8B261
1
12

Номер детали на чертеже:

12

Frame

Заводской номер: 207-54-8B320 Количество на модель: 1
207-54-8B320
1
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 01010-81225 Количество на модель: 1
01010-81225
1
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 01643-31232 Количество на модель: 1
01643-31232
1
15

Номер детали на чертеже:

15

STOPPER

Заводской номер: 20Y-54-11611 Количество на модель: 2
20Y-54-11611
2
16

Номер детали на чертеже:

16

NUT

Заводской номер: 01580-11008 Количество на модель: 2
01580-11008
2
17

Номер детали на чертеже:

17

BRACKET

Заводской номер: 20Y-54-28170 Количество на модель: 1
20Y-54-28170
1
20

Номер детали на чертеже:

20

BAR

Заводской номер: 20Y-54-29232 Количество на модель: 2
20Y-54-29232
2
21

Номер детали на чертеже:

21

PLATE

Заводской номер: 20Y-54-61470 Количество на модель: 1
20Y-54-61470
1
24

Номер детали на чертеже:

24

DOVE TAIL

Заводской номер: 205-54-51971 Количество на модель: 1
205-54-51971
1
25

Номер детали на чертеже:

25

BOLT

Заводской номер: 01010-80616 Количество на модель: 2
01010-80616
2
26

Номер детали на чертеже:

26

WASHER

Заводской номер: 01643-30623 Количество на модель: 2
01643-30623
2
27

Номер детали на чертеже:

27

BOLT

Заводской номер: 01010-81240 Количество на модель: 2
01010-81240
2
28

Номер детали на чертеже:

28

WASHER

Заводской номер: 175-54-34170 Количество на модель: 2
175-54-34170
2
29

Номер детали на чертеже:

29

Bracket

Заводской номер: 207-54-8B280 Количество на модель: 1
207-54-8B280
1
32

Номер детали на чертеже:

32

Sheet

Заводской номер: 207-54-78930 Количество на модель: 1
207-54-78930
1
35

Номер детали на чертеже:

35

DOVE TAIL

Заводской номер: 205-54-53550 Количество на модель: 1
205-54-53550
1
36

Номер детали на чертеже:

36

BOLT

Заводской номер: 01010-80612 Количество на модель: 2
01010-80612
2
38

Номер детали на чертеже:

38

Sheet

Заводской номер: 207-54-77560 Количество на модель: 1
207-54-77560
1
39

Номер детали на чертеже:

39

Sheet

Заводской номер: 207-54-77640 Количество на модель: 1
207-54-77640
1
40

Номер детали на чертеже:

40

Sheet

Заводской номер: 207-54-77880 Количество на модель: 1
207-54-77880
1
41

Номер детали на чертеже:

41

BOLT

Заводской номер: 01010-81230 Количество на модель: 6
01010-81230
6
43

Номер детали на чертеже:

43

Cover

Заводской номер: 207-54-76350 Количество на модель: 1
207-54-76350
1
44

Номер детали на чертеже:

44

SHEET

Заводской номер: 208-54-73131 Количество на модель: 2
208-54-73131
2
45

Номер детали на чертеже:

45

Collar

Заводской номер: 203-54-62670 Количество на модель: 2
203-54-62670
2
48

Номер детали на чертеже:

48

Bracket

Заводской номер: 207-54-78890 Количество на модель: 1
207-54-78890
1
49

Номер детали на чертеже:

49

CLAMP

Заводской номер: 203-54-63230 Количество на модель: 2
203-54-63230
2
50

Номер детали на чертеже:

50

SCREW

Заводской номер: 01220-40612 Количество на модель: 4
01220-40612
4
51

Номер детали на чертеже:

51

WASHER

Заводской номер: 01641-20608 Количество на модель: 4
01641-20608
4
