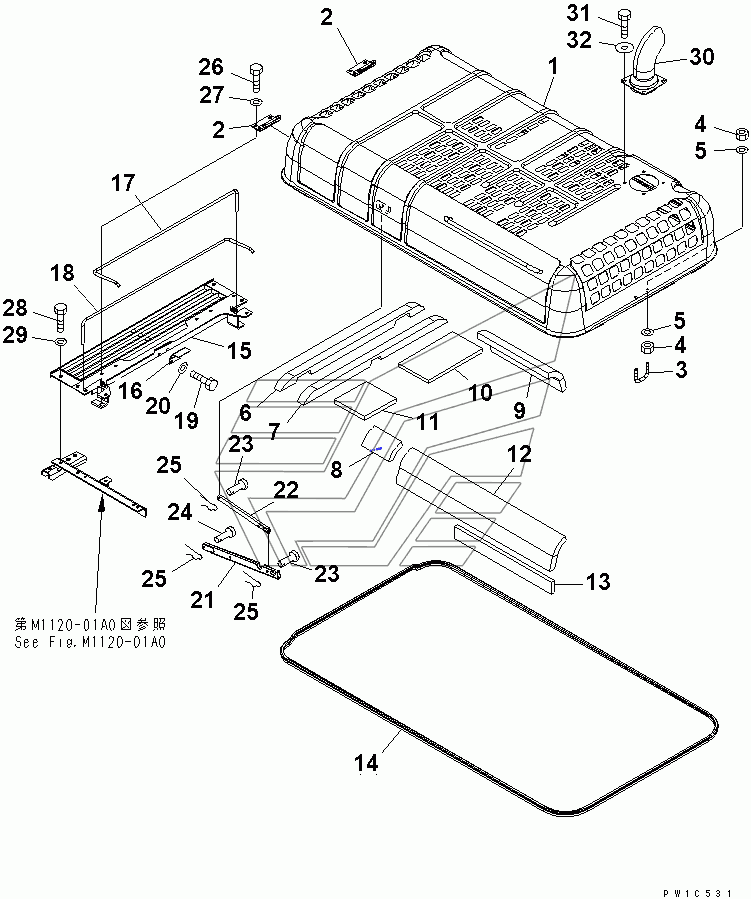

HOOD PC300-7. Каталог 2010г.

COVER PC300-7 FRAME (MACHINE CAB)(#40001-40002) PC300-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HOOD

Заводской номер: 207-54-72111 Количество на модель: 1
207-54-72111
1
2

Номер детали на чертеже:

2

HINGE (WELDED)

Заводской номер: 20Y-54-27123 Количество на модель: 2
20Y-54-27123
2
3

Номер детали на чертеже:

3

U-BOLT

Заводской номер: 207-54-61270 Количество на модель: 1
207-54-61270
1
4

Номер детали на чертеже:

4

NUT

Заводской номер: 01580-11613 Количество на модель: 4
01580-11613
4
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-31645 Количество на модель: 4
01643-31645
4
6

Номер детали на чертеже:

6

SHEET

Заводской номер: 207-54-72130 Количество на модель: 1
207-54-72130
1
7

Номер детали на чертеже:

7

SHEET

Заводской номер: 207-54-72140 Количество на модель: 1
207-54-72140
1
8

Номер детали на чертеже:

8

SHEET

Заводской номер: 207-54-72160 Количество на модель: 1
207-54-72160
1
9

Номер детали на чертеже:

9

SHEET

Заводской номер: 207-54-72170 Количество на модель: 1
207-54-72170
1
10

Номер детали на чертеже:

10

SHEET

Заводской номер: 207-54-72180 Количество на модель: 1
207-54-72180
1
11

Номер детали на чертеже:

11

SHEET

Заводской номер: 207-54-72190 Количество на модель: 1
207-54-72190
1
12

Номер детали на чертеже:

12

SHEET

Заводской номер: 207-54-72240 Количество на модель: 1
207-54-72240
1
13

Номер детали на чертеже:

13

SHEET

Заводской номер: 207-54-72250 Количество на модель: 1
207-54-72250
1
14

Номер детали на чертеже:

14

SEAL

Заводской номер: 207-54-62131 Количество на модель: 1
207-54-62131
1
15

Номер детали на чертеже:

15

FRAME

Заводской номер: 207-54-72120 Количество на модель: 1
207-54-72120
1
16

Номер детали на чертеже:

16

BRACKET

Заводской номер: 20Y-54-27360 Количество на модель: 1
20Y-54-27360
1
17

Номер детали на чертеже:

17

SPRING

Заводской номер: 207-54-62150 Количество на модель: 1
207-54-62150
1
18

Номер детали на чертеже:

18

SPRING

Заводской номер: 207-54-62160 Количество на модель: 1
207-54-62160
1
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 01010-81230 Количество на модель: 2
01010-81230
2
20

Номер детали на чертеже:

20

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
21

Номер детали на чертеже:

21

STAY

Заводской номер: 207-54-72150 Количество на модель: 1
207-54-72150
1
22

Номер детали на чертеже:

22

STAY

Заводской номер: 20Y-54-27290 Количество на модель: 1
20Y-54-27290
1
23

Номер детали на чертеже:

23

PIN

Заводской номер: 04205-31230 Количество на модель: 2
04205-31230
2
24

Номер детали на чертеже:

24

PIN

Заводской номер: 04205-31238 Количество на модель: 1
04205-31238
1
25

Номер детали на чертеже:

25

PIN

Заводской номер: 04052-01253 Количество на модель: 3
04052-01253
3
30

Номер детали на чертеже:

30

PIPE

Заводской номер: 207-01-52110 Количество на модель: 1
207-01-52110
1
32

Номер детали на чертеже:

32

WASHER

Заводской номер: 124-54-26540 Количество на модель: 4
124-54-26540
4
