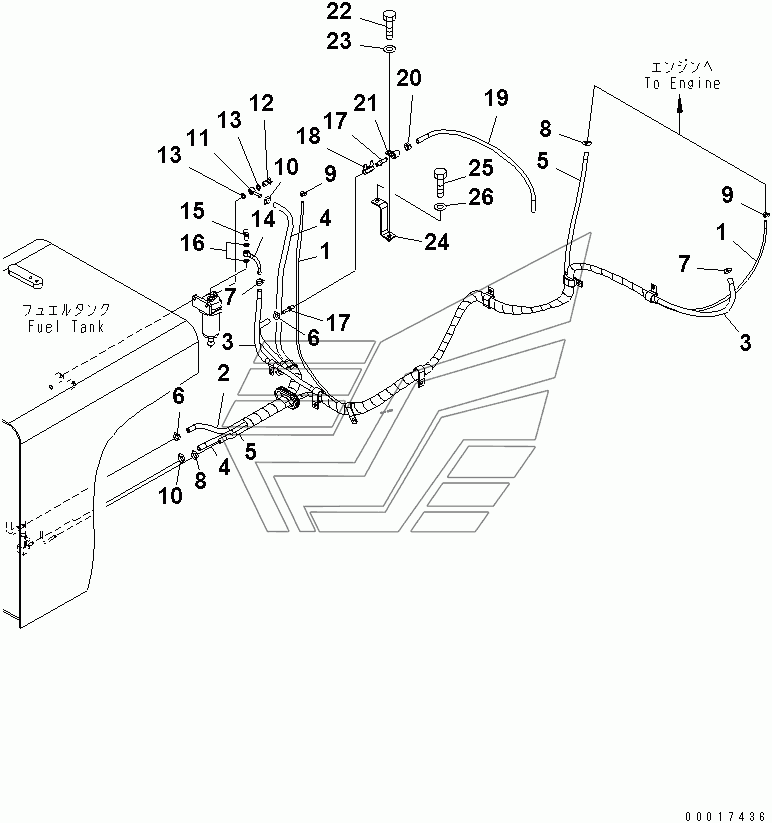

FUEL PIPING PC300-7. Каталог 2010г.

FUEL TANK (FOR FUEL PRE-FILTER) PC300-7 FUEL PIPING (WITH FUEL PRE-FILTER AND WATER SEPARATOR) PC300-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TUBE

Заводской номер: 07270-50437 Количество на модель: 1
07270-50437
1
2

Номер детали на чертеже:

2

HOSE

Заводской номер: 07288-01009 Количество на модель: 1
07288-01009
1
3

Номер детали на чертеже:

3

HOSE

Заводской номер: 07288-01031 Количество на модель: 1
07288-01031
1
4

Номер детали на чертеже:

4

HOSE

Заводской номер: 07288-01012 Количество на модель: 1
07288-01012
1
5

Номер детали на чертеже:

5

HOSE

Заводской номер: 07288-00828 Количество на модель: 1
07288-00828
1
6

Номер детали на чертеже:

6

CLAMP

Заводской номер: 07281-00197 Количество на модель: 2
07281-00197
2
8

Номер детали на чертеже:

8

CLAMP

Заводской номер: 07281-00167 Количество на модель: 2
07281-00167
2
9

Номер детали на чертеже:

9

CLIP

Заводской номер: 07285-00080 Количество на модель: 2
07285-00080
2
11

Номер детали на чертеже:

11

JOINT

Заводской номер: 205-04-62150 Количество на модель: 1
205-04-62150
1
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 07206-31014 Количество на модель: 1
07206-31014
1
13

Номер детали на чертеже:

13

SEAL, WASHER

Заводской номер: 07005-01412 Количество на модель: 2
07005-01412
2
14

Номер детали на чертеже:

14

JOINT

Заводской номер: 203-04-56150 Количество на модель: 1
203-04-56150
1
17

Номер детали на чертеже:

17

NIPPLE

Заводской номер: 154-04-11540 Количество на модель: 2
154-04-11540
2
18

Номер детали на чертеже:

18

VALVE

Заводской номер: 07700-50240 Количество на модель: 1
07700-50240
1
19

Номер детали на чертеже:

19

TUBE

Заводской номер: 07270-01060 Количество на модель: 1
07270-01060
1
20

Номер детали на чертеже:

20

CLIP

Заводской номер: 07285-00115 Количество на модель: 1
07285-00115
1
21

Номер детали на чертеже:

21

CLIP

Заводской номер: 04434-51612 Количество на модель: 1
04434-51612
1
22

Номер детали на чертеже:

22

BOLT

Заводской номер: 01010-81225 Количество на модель: 1
01010-81225
1
23

Номер детали на чертеже:

23

WASHER

Заводской номер: 01643-31232 Количество на модель: 1
01643-31232
1
24

Номер детали на чертеже:

24

BRACKET

Заводской номер: 20Y-04-21540 Количество на модель: 1
20Y-04-21540
1
FUEL TANK (FOR FUEL PRE-FILTER) PC300-7 FUEL PIPING (WITH FUEL PRE-FILTER AND WATER SEPARATOR) PC300-7
