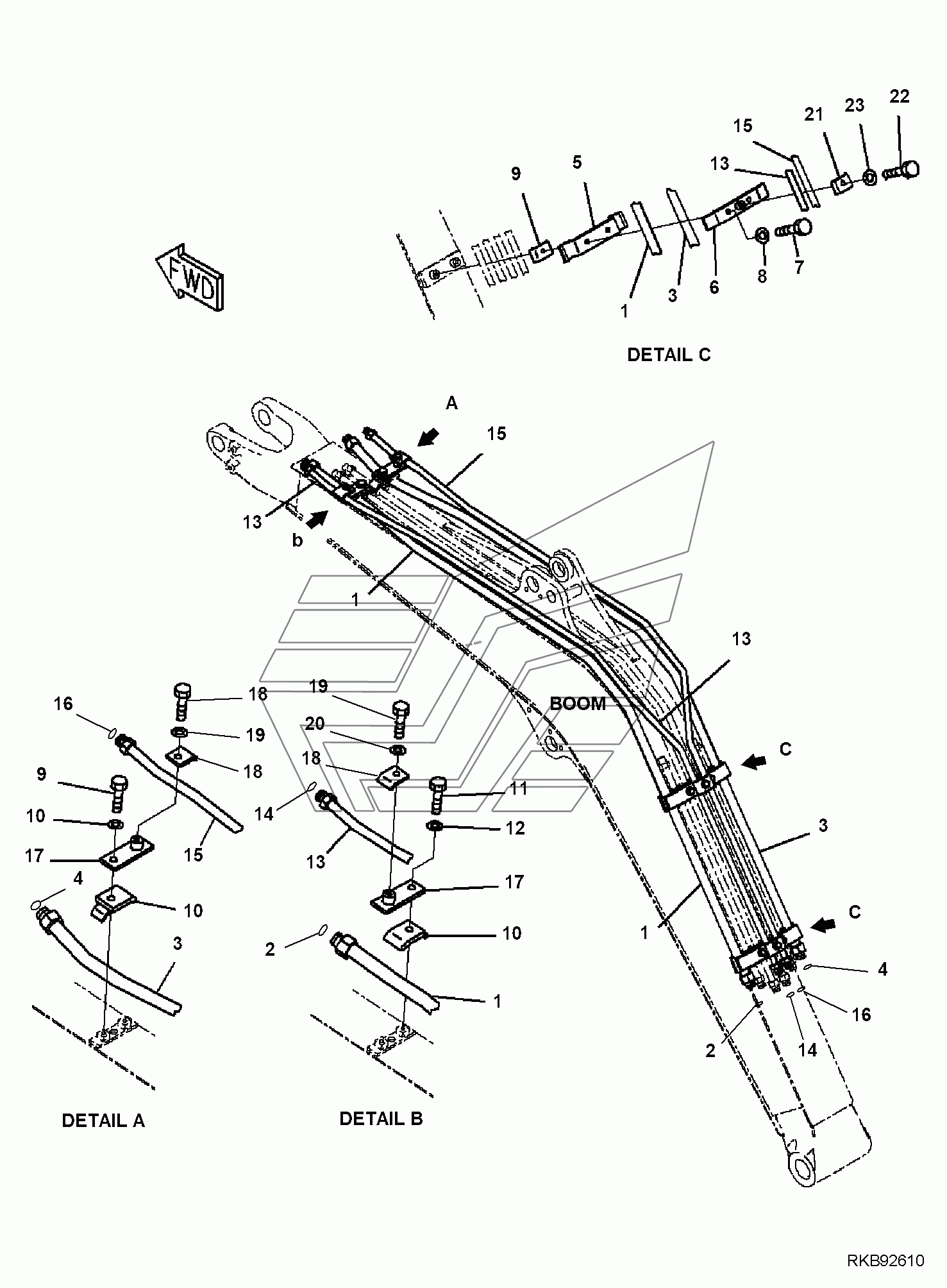

BOOM, WITH BOOM AND ARM ANTIBURST VALVE, 2-ATTACHMENT, 2-ATTACHMENT PIPING PC35MR-3. Каталог 2010г.

BOOM, WITH BOOM AND ARM ANTIBURST VALVE, 2-ATTACHMENT, WORKING LAMP PC35MR-3 BOOM, WITH BOOM AND ARM ANTIBURST VALVE, 2-ATTACHMENT, INNER PARTS, ARM CYLINDER PC35MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
5
6
7
8
9
10
11
12
13
14
15
17
18
19
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TUBE, L.H.

Заводской номер: 22F-973-3590 Количество на модель: 1
22F-973-3590
1
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 02896-11012 Количество на модель: 2
02896-11012
2
3

Номер детали на чертеже:

3

TUBE, R.H.

Заводской номер: 22F-973-3580 Количество на модель: 1
22F-973-3580
1
5

Номер детали на чертеже:

5

CLAMP

Заводской номер: 22F-973-3120 Количество на модель: 2
22F-973-3120
2
6

Номер детали на чертеже:

6

BRACKET

Заводской номер: 22F-973-3641 Количество на модель: 2
22F-973-3641
2
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 01010-80840 Количество на модель: 4
01010-80840
4
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 01643-30823 Количество на модель: 4
01643-30823
4
9

Номер детали на чертеже:

9

CLAMP

Заводской номер: 22F-70-24720 Количество на модель: 4
22F-70-24720
4
10

Номер детали на чертеже:

10

PLATE

Заводской номер: 22L-973-3930 Количество на модель: 2
22L-973-3930
2
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 01010-81035 Количество на модель: 2
01010-81035
2
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
13

Номер детали на чертеже:

13

PIPE

Заводской номер: 22F-973-3881 Количество на модель: 1
22F-973-3881
1
14

Номер детали на чертеже:

14

O-RING

Заводской номер: 02896-11009 Количество на модель: 2
02896-11009
2
15

Номер детали на чертеже:

15

PIPE

Заводской номер: 22F-973-3891 Количество на модель: 1
22F-973-3891
1
17

Номер детали на чертеже:

17

CLAMP

Заводской номер: 22F-973-3860 Количество на модель: 2
22F-973-3860
2
18

Номер детали на чертеже:

18

CLAMP

Заводской номер: 22F-973-3670 Количество на модель: 2
22F-973-3670
2
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 01010-80820 Количество на модель: 2
01010-80820
2
21

Номер детали на чертеже:

21

CLAMP

Заводской номер: 22F-973-3680 Количество на модель: 2
22F-973-3680
2
