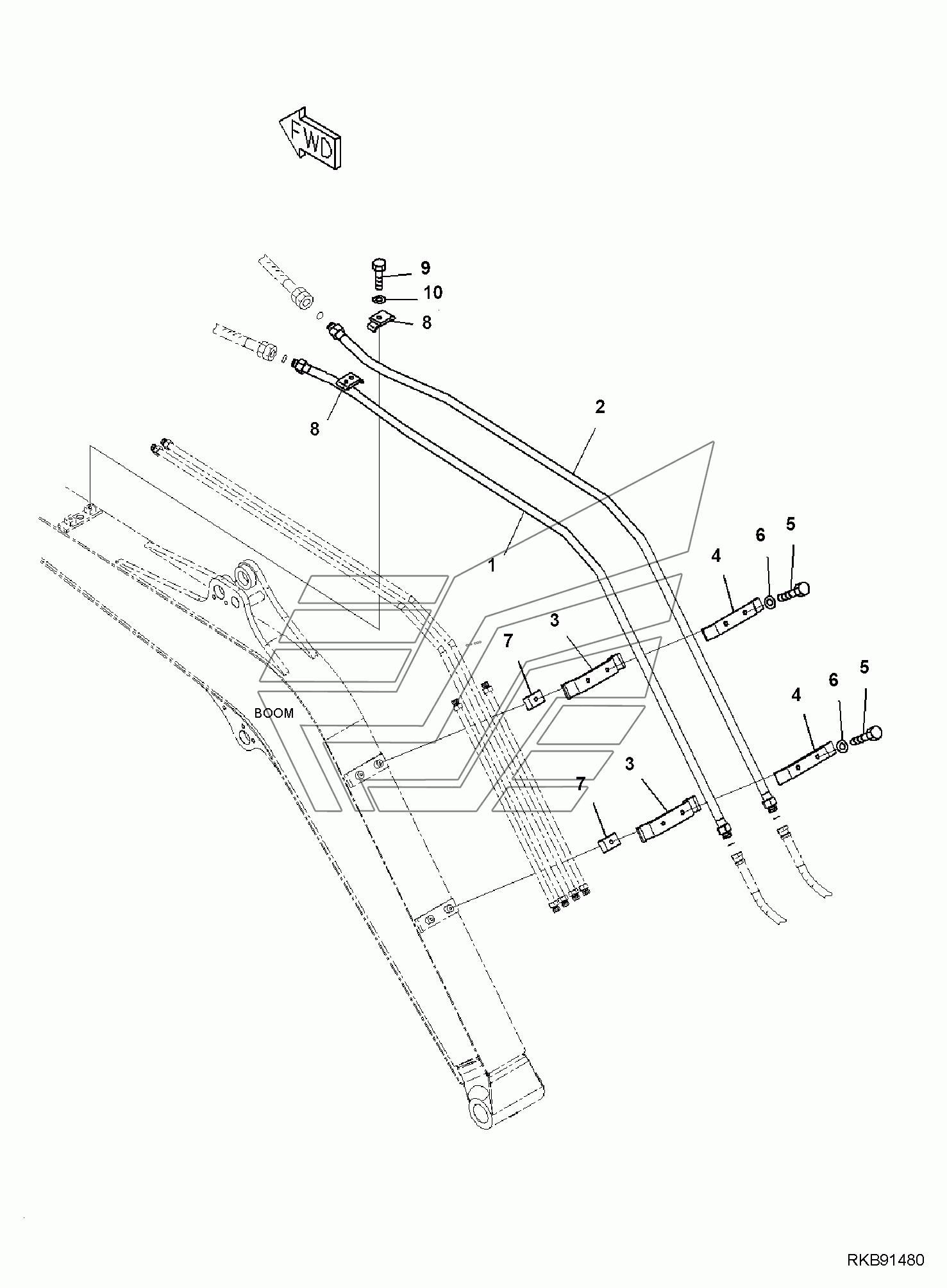

BOOM, 1-ATTACHMENT PIPING PC35MR-3. Каталог 2010г.

BOOM, WORKING LAMP PC35MR-3 BOOM, INNER PARTS, ARM CYLINDER PC35MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TUBE, L.H.

Заводской номер: 22F-973-3590 Количество на модель: 1
22F-973-3590
1
2

Номер детали на чертеже:

2

TUBE, R.H.

Заводской номер: 22F-973-3580 Количество на модель: 1
22F-973-3580
1
3

Номер детали на чертеже:

3

CLAMP

Заводской номер: 22F-973-3120 Количество на модель: 2
22F-973-3120
2
4

Номер детали на чертеже:

4

PLATE

Заводской номер: 22F-973-3130 Количество на модель: 2
22F-973-3130
2
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-80840 Количество на модель: 4
01010-80840
4
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-30823 Количество на модель: 4
01643-30823
4
7

Номер детали на чертеже:

7

CLAMP

Заводской номер: 22F-70-24720 Количество на модель: 4
22F-70-24720
4
8

Номер детали на чертеже:

8

PLATE

Заводской номер: 22L-973-3930 Количество на модель: 2
22L-973-3930
2
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 01010-81030 Количество на модель: 2
01010-81030
2
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
BOOM, WORKING LAMP PC35MR-3 BOOM, INNER PARTS, ARM CYLINDER PC35MR-3
