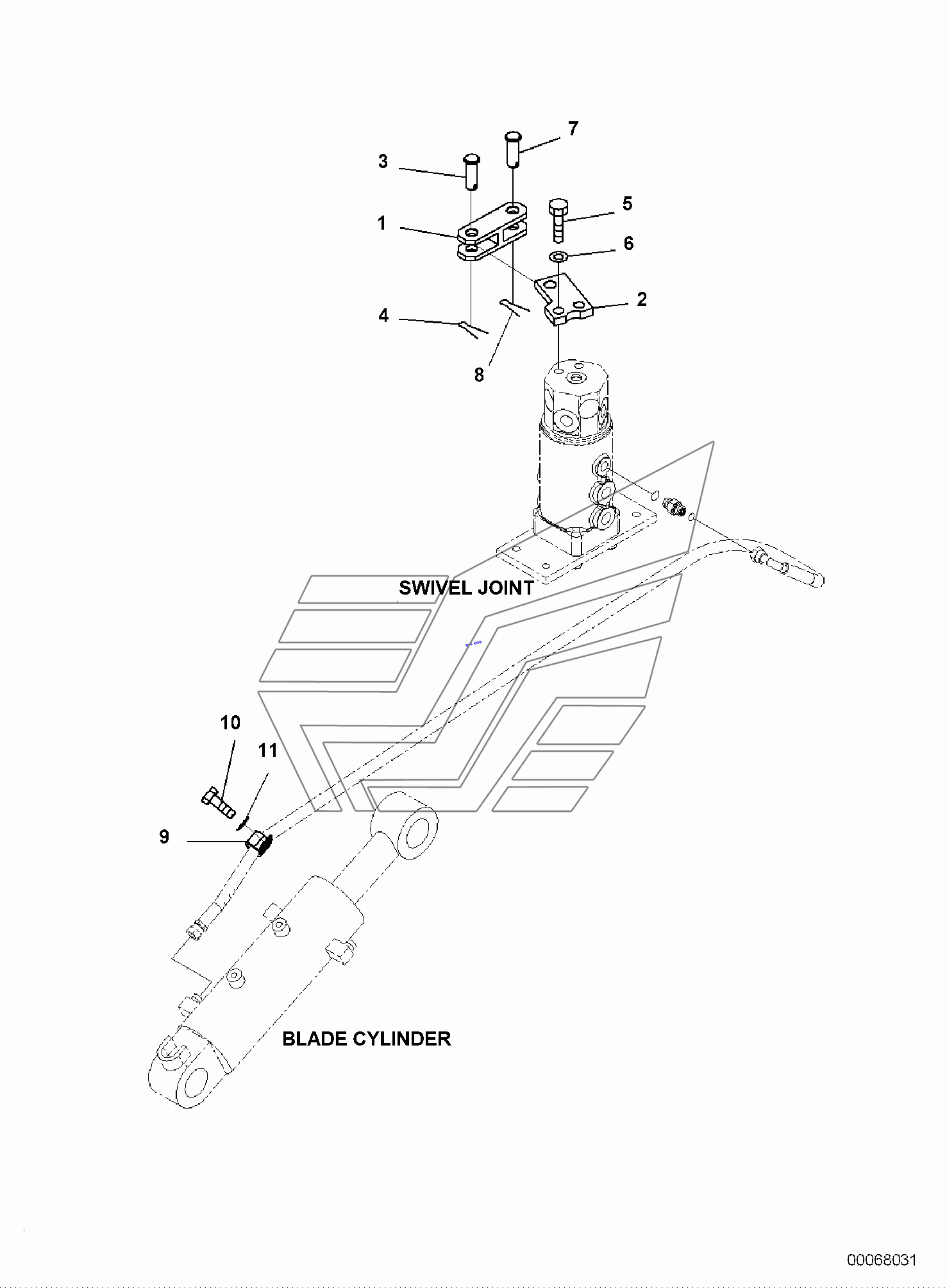

TRACK FRAME, SWIVEL JOINT MOUNTING PC35MR-3. Каталог 2010г.

TRACK FRAME, SWING CIRCLE MOUNTING PC35MR-3 TRACK FRAME, TRACK FRAME COVER (2/2) PC35MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

YOKE

Заводской номер: 22L-62-21330 Количество на модель: 1
22L-62-21330
1
2

Номер детали на чертеже:

2

PLATE

Заводской номер: 22L-62-21311 Количество на модель: 1
22L-62-21311
1
3

Номер детали на чертеже:

3

PIN

Заводской номер: 04205-11648 Количество на модель: 1
04205-11648
1
4

Номер детали на чертеже:

4

PIN,COTTER

Заводской номер: 04050-14028 Количество на модель: 1
04050-14028
1
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-81435 Количество на модель: 2
01010-81435
2
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-31445 Количество на модель: 2
01643-31445
2
9

Номер детали на чертеже:

9

CLIP

Заводской номер: 04434-52110 Количество на модель: 1
04434-52110
1
10

Номер детали на чертеже:

10

BOLT

Заводской номер: 01010-81020 Количество на модель: 1
01010-81020
1
11

Номер детали на чертеже:

11

WASHER

Заводской номер: 01643-31032 Количество на модель: 1
01643-31032
1
