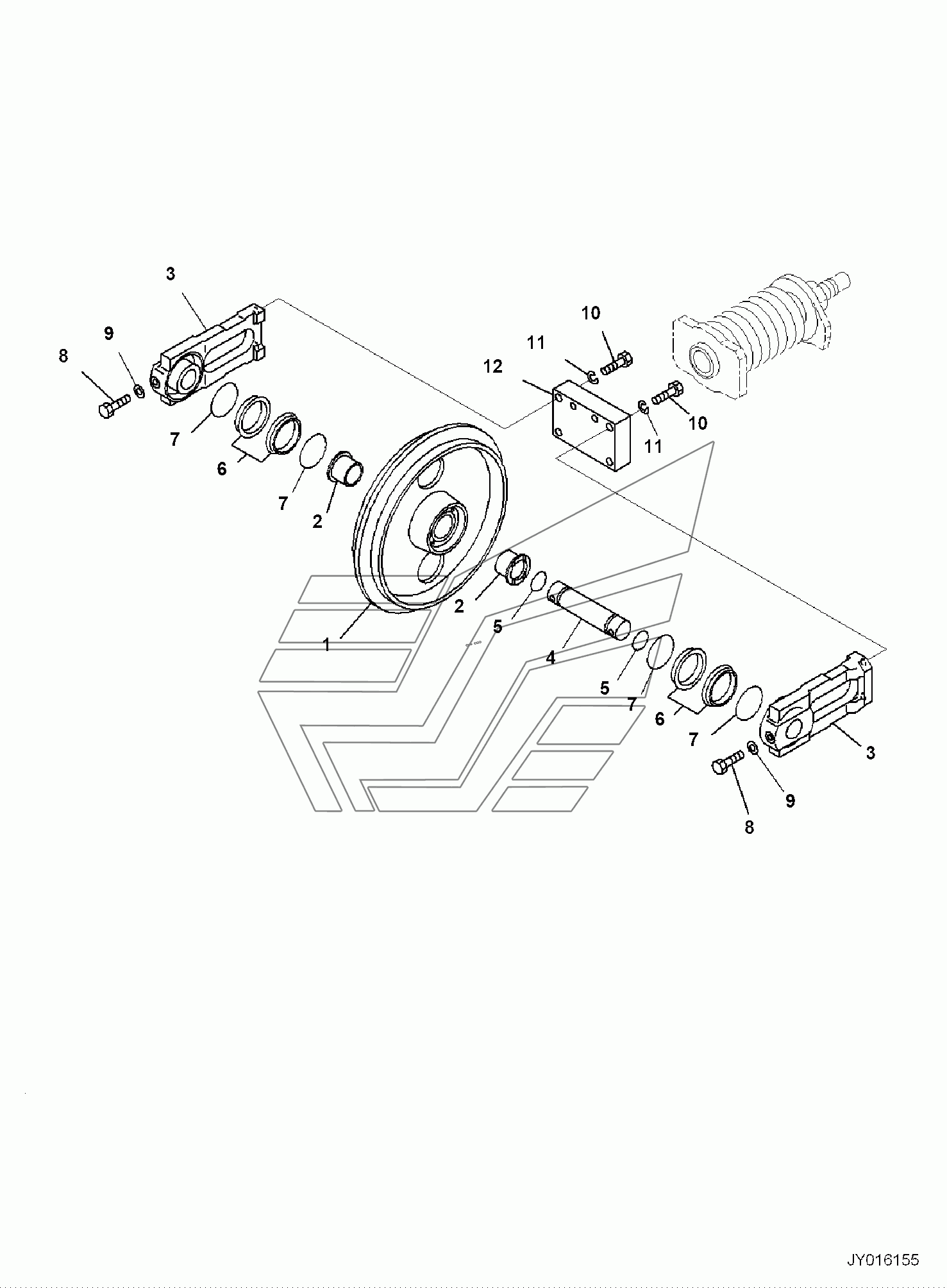

TRACK FRAME, FRONT IDLER PC35MR-3. Каталог 2010г.

TRACK FRAME, CONNECTING PARTS, TRAVEL PIPING PC35MR-3 TRACK FRAME, TRACK ROLLER PC35MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

IDLER, ASSEMBLY

Заводской номер: 22L-30-27200 Количество на модель: 2
22L-30-27200
2

Номер детали на чертеже:

FLOATING SEAL ASS'Y

Заводской номер: 140-30-00141 Количество на модель: 2
140-30-00141
2
1

Номер детали на чертеже:

1

IDLER

Заводской номер: 20P-30-71616 Количество на модель: 1
20P-30-71616
1
2

Номер детали на чертеже:

2

BUSHING

Заводской номер: 20T-30-11190 Количество на модель: 2
20T-30-11190
2
3

Номер детали на чертеже:

3

SUPPORT

Заводской номер: 20S-30-72120 Количество на модель: 2
20S-30-72120
2
4

Номер детали на чертеже:

4

SHAFT

Заводской номер: 20R-30-11240 Количество на модель: 1
20R-30-11240
1
5

Номер детали на чертеже:

5

O-RING

Заводской номер: 07000-03028 Количество на модель: 2
07000-03028
2
6

Номер детали на чертеже:

6

RING

Заводской номер: RING Количество на модель: 2
RING
2
7

Номер детали на чертеже:

7

O-RING

Заводской номер: O-RING Количество на модель: 2
O-RING
2
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 01090-51045 Количество на модель: 2
01090-51045
2
9

Номер детали на чертеже:

9

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
10

Номер детали на чертеже:

10

BOLT

Заводской номер: 01010-81260 Количество на модель: 4
01010-81260
4
11

Номер детали на чертеже:

11

WASHER, SPRING

Заводской номер: 01602-21236 Количество на модель: 4
01602-21236
4
12

Номер детали на чертеже:

12

PLATE

Заводской номер: 20T-30-82181 Количество на модель: 1
20T-30-82181
1
