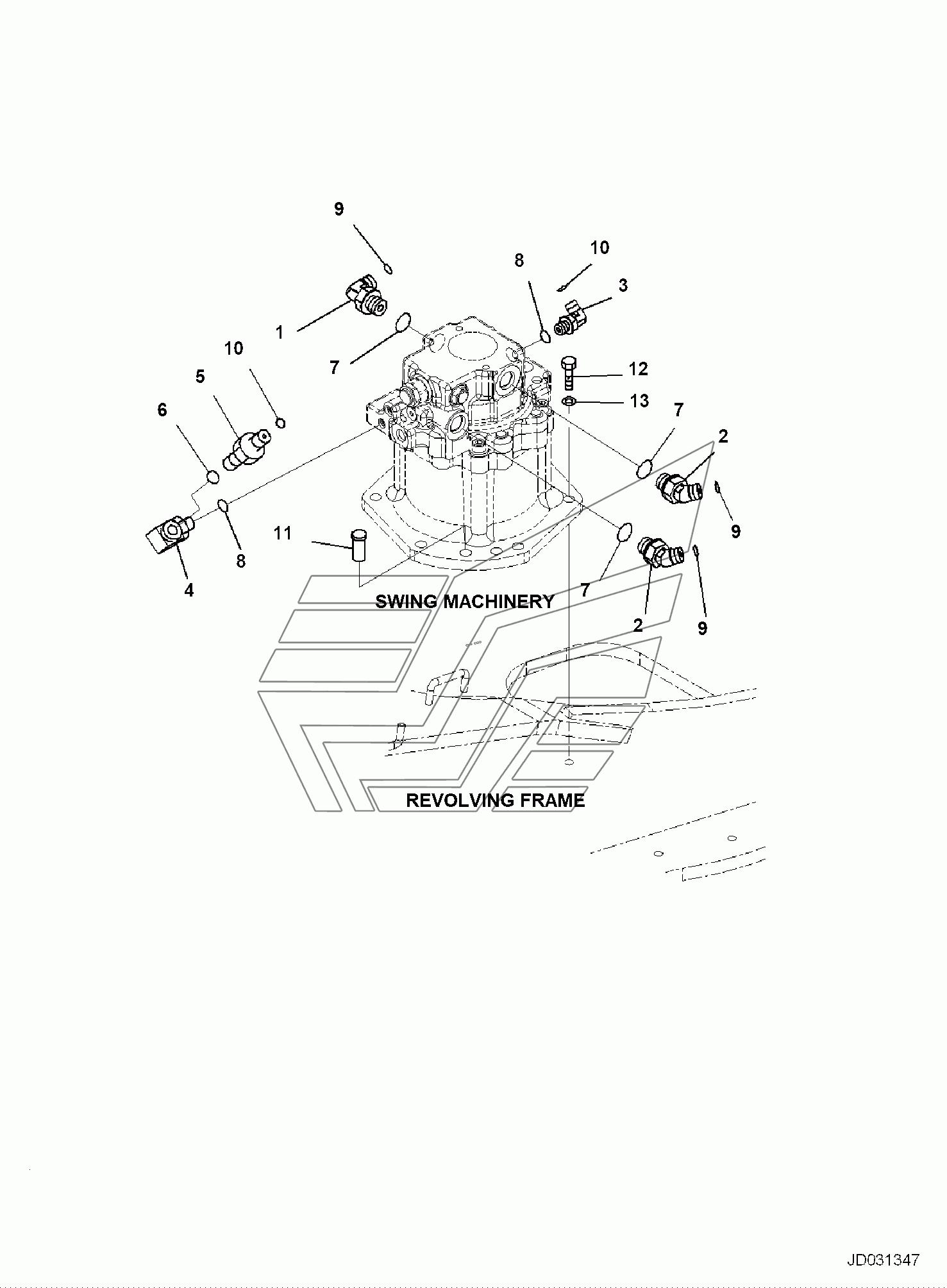

SWING MACHINERY, CONNECTING PARTS PC35MR-3. Каталог 2010г.

SWING MACHINERY, RELATED PARTS PC35MR-3 TRACK SHOE ASSEMBLY, FOR RUBBER PAD SHOE, IDLER CUSHION PC35MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

SWING MACHINERY, ASSEMBLY

Заводской номер: 22L-26-21003 Количество на модель: 1
22L-26-21003
1
1

Номер детали на чертеже:

1

ELBOW

Заводской номер: 02782-10315 Количество на модель: 1
02782-10315
1
2

Номер детали на чертеже:

2

ELBOW

Заводской номер: 02783-10315 Количество на модель: 2
02783-10315
2
3

Номер детали на чертеже:

3

ELBOW

Заводской номер: 02782-10210 Количество на модель: 1
02782-10210
1
4

Номер детали на чертеже:

4

ELBOW

Заводской номер: 22L-62-24770 Количество на модель: 1
22L-62-24770
1
5

Номер детали на чертеже:

5

NIPPLE

Заводской номер: 21W-62-43930 Количество на модель: 1
21W-62-43930
1
6

Номер детали на чертеже:

6

O-RING

Заводской номер: 07002-11423 Количество на модель: 1
07002-11423
1
7

Номер детали на чертеже:

7

O-RING

Заводской номер: 07002-12034 Количество на модель: 3
07002-12034
3
9

Номер детали на чертеже:

9

O-RING

Заводской номер: 02896-11009 Количество на модель: 3
02896-11009
3
10

Номер детали на чертеже:

10

O-RING

Заводской номер: 02896-11008 Количество на модель: 2
02896-11008
2
11

Номер детали на чертеже:

11

PIN, DOWEL

Заводской номер: 20P-26-71110 Количество на модель: 2
20P-26-71110
2
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01010-81235 Количество на модель: 1
01010-81235
1
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 01643-31232 Количество на модель: 1
01643-31232
1
