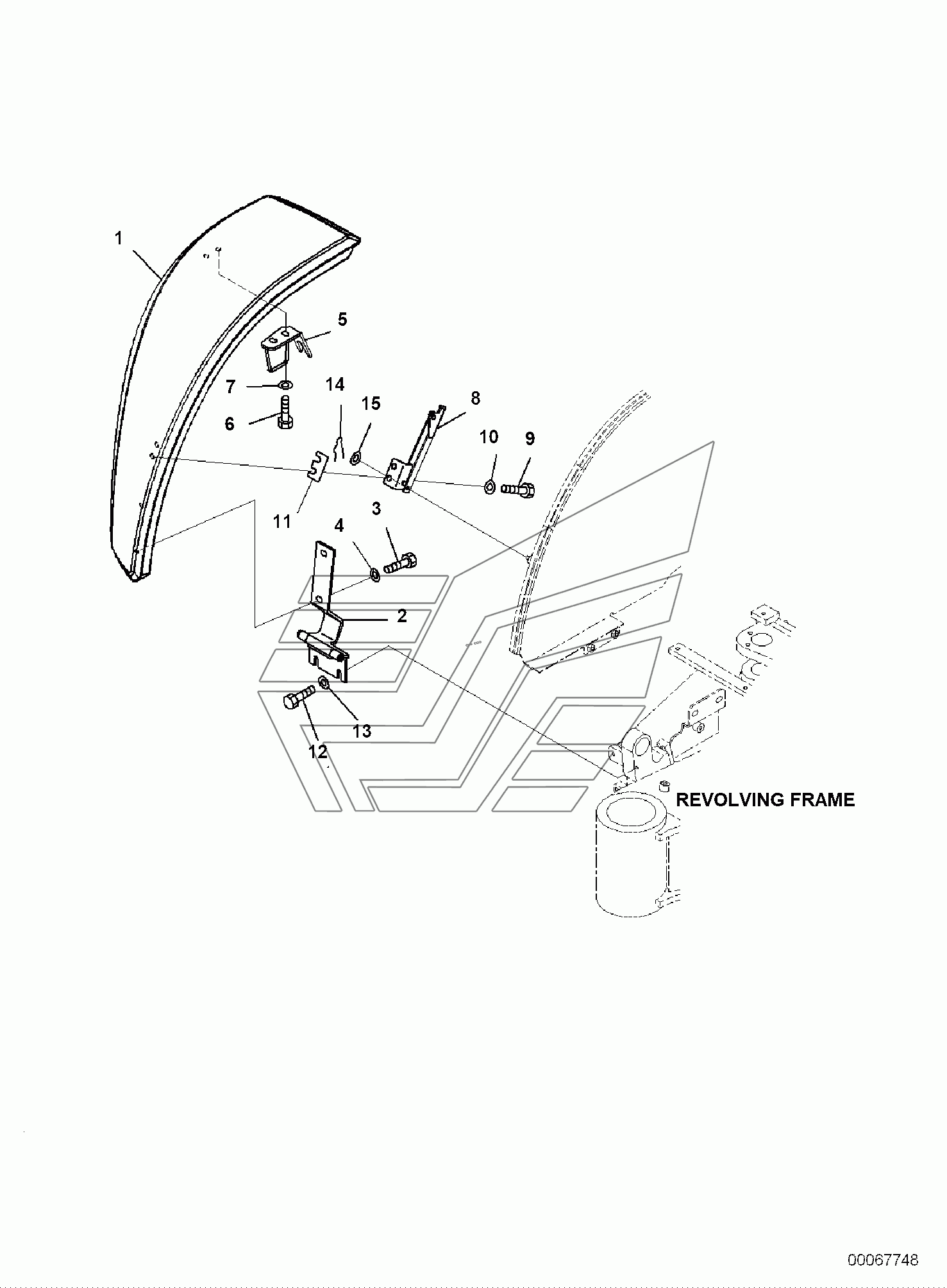

FRONT COVER PC35MR-3. Каталог 2010г.

RIGHT SIDE COVER (2/2) PC35MR-3 COUNTERWEIGHT PC35MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
8
11
12
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

COVER

Заводской номер: 22L-54-21611 Количество на модель: 1
22L-54-21611
1
2

Номер детали на чертеже:

2

HINGE

Заводской номер: 22F-54-39191 Количество на модель: 1
22F-54-39191
1
3

Номер детали на чертеже:

3

BOLT

Заводской номер: 01010-81020 Количество на модель: 2
01010-81020
2
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
5

Номер детали на чертеже:

5

BRACKET

Заводской номер: 22L-54-21633 Количество на модель: 1
22L-54-21633
1
8

Номер детали на чертеже:

8

HINGE

Заводской номер: 22L-54-21640 Количество на модель: 1
22L-54-21640
1
11

Номер детали на чертеже:

11

SHIM

Заводской номер: Z783054330 Количество на модель: 1
Z783054330
1
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01010-81025 Количество на модель: 2
01010-81025
2
14

Номер детали на чертеже:

14

Pin, Snap

Заводской номер: 04052-20833 Количество на модель: 1
04052-20833
1
15

Номер детали на чертеже:

15

WASHER

Заводской номер: 01643-30823 Количество на модель: 1
01643-30823
1
