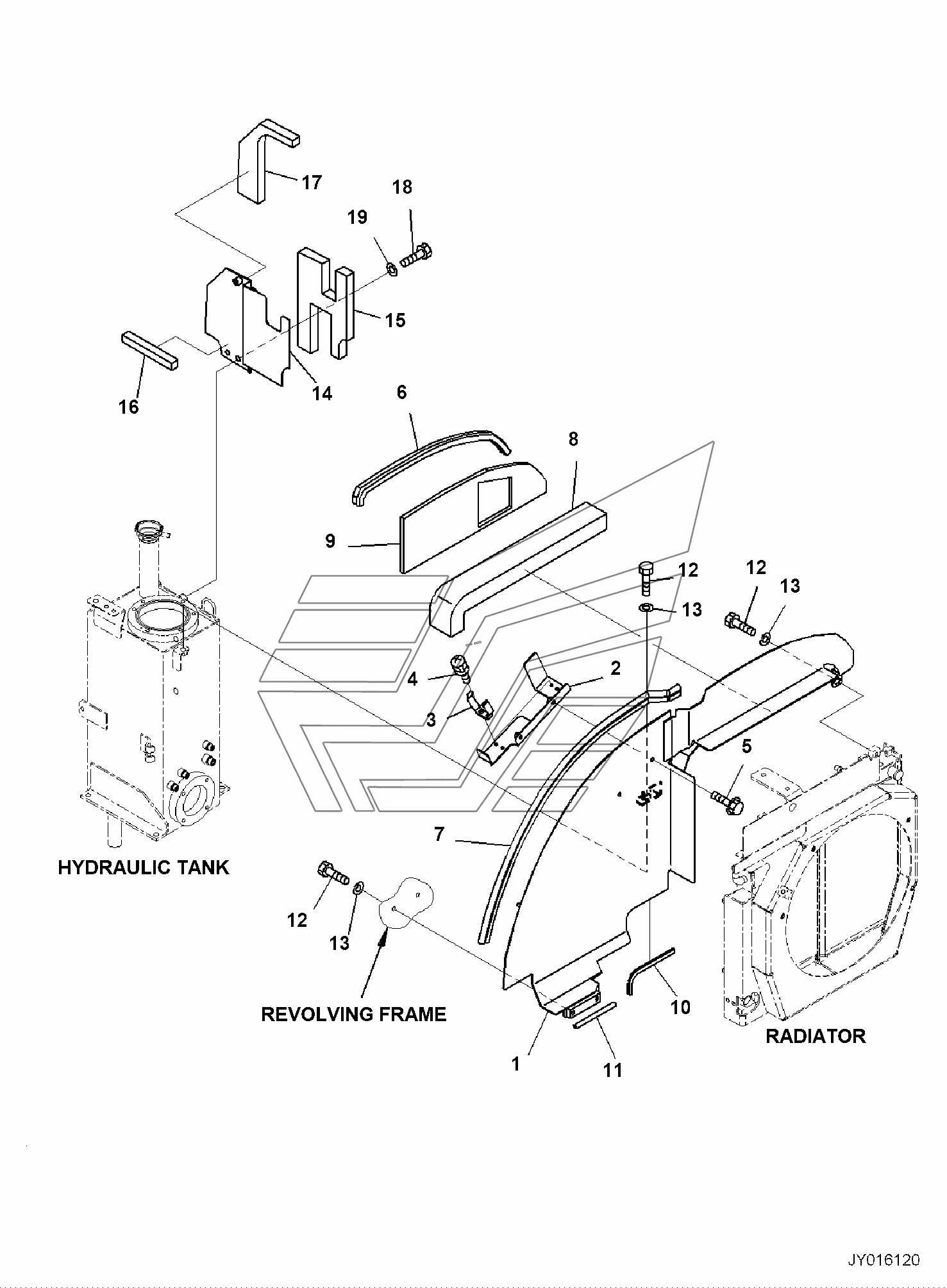

RIGHT SIDE COVER (2/2) PC35MR-3. Каталог 2010г.

RIGHT SIDE COVER (1/2) PC35MR-3 RIGHT SIDE COVER (1/2) PC35MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

COVER

Заводской номер: 22F-54-36914 Количество на модель: 1
22F-54-36914
1
2

Номер детали на чертеже:

2

COVER

Заводской номер: 22F-54-36921 Количество на модель: 1
22F-54-36921
1
3

Номер детали на чертеже:

3

CLAMP

Заводской номер: 203-54-63230 Количество на модель: 2
203-54-63230
2
4

Номер детали на чертеже:

4

SCREW

Заводской номер: 01023-60614 Количество на модель: 4
01023-60614
4
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01435-00812 Количество на модель: 2
01435-00812
2
6

Номер детали на чертеже:

6

SEAL

Заводской номер: 22L-54-21741 Количество на модель: 1
22L-54-21741
1
7

Номер детали на чертеже:

7

SEAL

Заводской номер: 22L-54-21821 Количество на модель: 1
22L-54-21821
1
8

Номер детали на чертеже:

8

SHEET

Заводской номер: 22L-54-21782 Количество на модель: 1
22L-54-21782
1
9

Номер детали на чертеже:

9

SHEET

Заводской номер: 22F-54-31640 Количество на модель: 1
22F-54-31640
1
10

Номер детали на чертеже:

10

GARNISH

Заводской номер: 22F-54-31660 Количество на модель: 1
22F-54-31660
1
11

Номер детали на чертеже:

11

TRIM

Заводской номер: 22F-54-39990 Количество на модель: 1
22F-54-39990
1
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01010-81020 Количество на модель: 4
01010-81020
4
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
14

Номер детали на чертеже:

14

COVER

Заводской номер: 22F-54-31812 Количество на модель: 1
22F-54-31812
1
15

Номер детали на чертеже:

15

SHEET

Заводской номер: 22F-54-31822 Количество на модель: 1
22F-54-31822
1
16

Номер детали на чертеже:

16

SHEET

Заводской номер: 22F-54-31830 Количество на модель: 1
22F-54-31830
1
17

Номер детали на чертеже:

17

SHEET

Заводской номер: 22F-54-31841 Количество на модель: 1
22F-54-31841
1
18

Номер детали на чертеже:

18

BOLT

Заводской номер: 01010-81016 Количество на модель: 2
01010-81016
2
RIGHT SIDE COVER (1/2) PC35MR-3 RIGHT SIDE COVER (1/2) PC35MR-3
