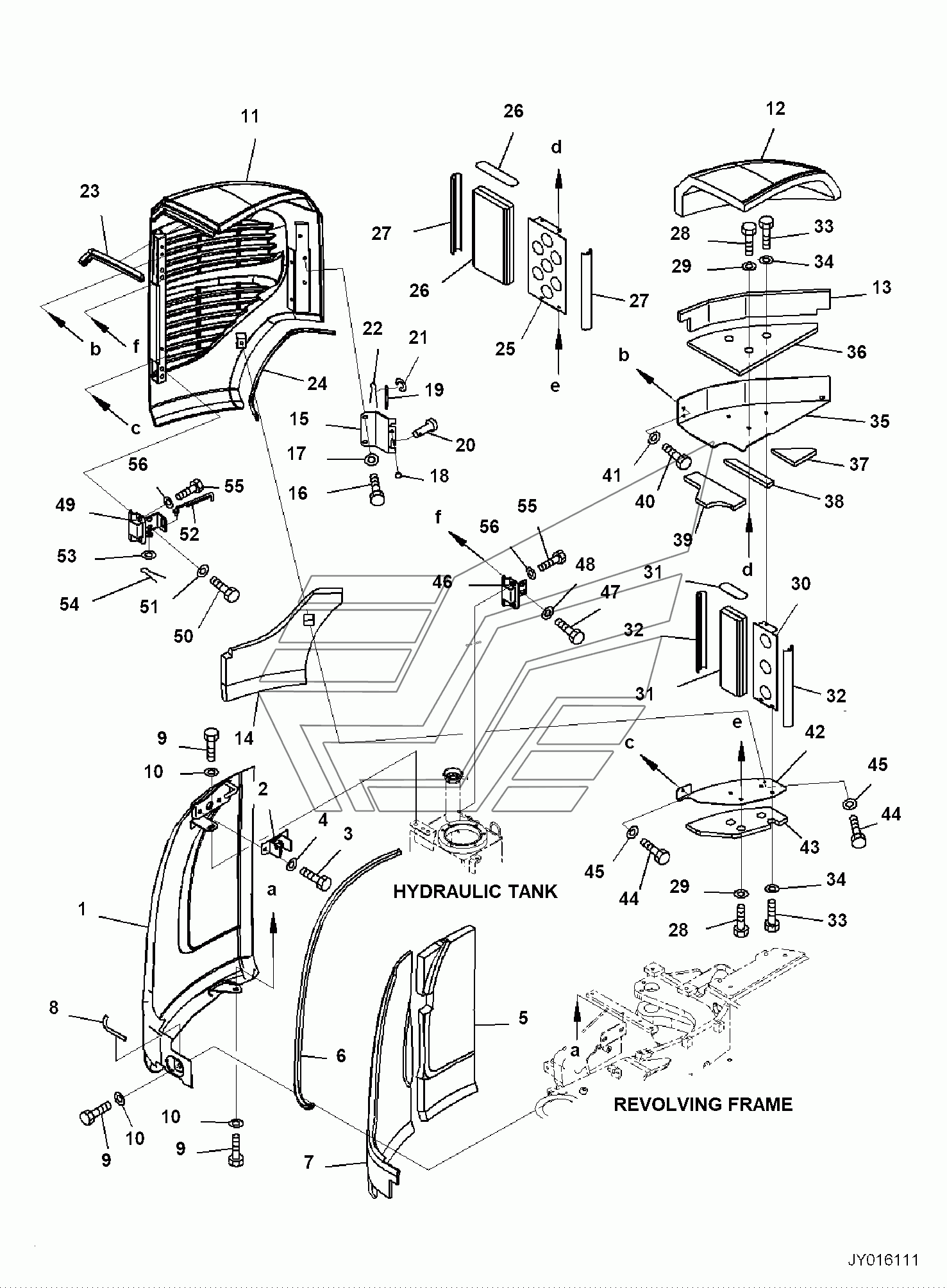

RIGHT SIDE COVER, FOR CANOPY (1/2) PC35MR-3. Каталог 2010г.

LEFT SIDE COVER, FOR CAB PC35MR-3 RIGHT SIDE COVER, FOR CANOPY (2/2) PC35MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

COVER

Заводской номер: 22F-54-31512 Количество на модель: 1
22F-54-31512
1
2

Номер детали на чертеже:

2

LOCK, ASSEMBLY

Заводской номер: 22M-54-31390 Количество на модель: 1
22M-54-31390
1
3

Номер детали на чертеже:

3

BOLT

Заводской номер: 01010-81020 Количество на модель: 2
01010-81020
2
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
5

Номер детали на чертеже:

5

SHEET

Заводской номер: 22L-54-21441 Количество на модель: 1
22L-54-21441
1
6

Номер детали на чертеже:

6

SEAL

Заводской номер: 22F-54-31520 Количество на модель: 1
22F-54-31520
1
7

Номер детали на чертеже:

7

SHEET

Заводской номер: 22F-54-31531 Количество на модель: 1
22F-54-31531
1
8

Номер детали на чертеже:

8

SEAL

Заводской номер: 22F-54-31541 Количество на модель: 1
22F-54-31541
1
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 01010-81025 Количество на модель: 4
01010-81025
4
11

Номер детали на чертеже:

11

COVER

Заводской номер: 22F-54-31111 Количество на модель: 1
22F-54-31111
1
12

Номер детали на чертеже:

12

SHEET

Заводской номер: 22F-54-31130 Количество на модель: 1
22F-54-31130
1
13

Номер детали на чертеже:

13

SHEET

Заводской номер: 22F-54-31141 Количество на модель: 1
22F-54-31141
1
14

Номер детали на чертеже:

14

SHEET

Заводской номер: 22F-54-31180 Количество на модель: 1
22F-54-31180
1
15

Номер детали на чертеже:

15

BRACKET

Заводской номер: 22F-54-39180 Количество на модель: 1
22F-54-39180
1
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 01010-80816 Количество на модель: 2
01010-80816
2
17

Номер детали на чертеже:

17

WASHER

Заводской номер: 01643-30823 Количество на модель: 2
01643-30823
2
18

Номер детали на чертеже:

18

STOPPER

Заводской номер: 203-54-32260 Количество на модель: 1
203-54-32260
1
19

Номер детали на чертеже:

19

PLATE

Заводской номер: 22L-54-23750 Количество на модель: 1
22L-54-23750
1
20

Номер детали на чертеже:

20

PIN

Заводской номер: 04205-10620 Количество на модель: 1
04205-10620
1
21

Номер детали на чертеже:

21

WASHER, SPRING

Заводской номер: 01602-20619 Количество на модель: 1
01602-20619
1
22

Номер детали на чертеже:

22

PIN, COTTER

Заводской номер: 04050-11612 Количество на модель: 1
04050-11612
1
23

Номер детали на чертеже:

23

SEAL

Заводской номер: 22F-54-33210 Количество на модель: 1
22F-54-33210
1
24

Номер детали на чертеже:

24

GARNISH

Заводской номер: 22F-54-31160 Количество на модель: 1
22F-54-31160
1
25

Номер детали на чертеже:

25

PLATE

Заводской номер: 22F-54-31221 Количество на модель: 1
22F-54-31221
1
26

Номер детали на чертеже:

26

SHEET

Заводской номер: 22F-54-31230 Количество на модель: 1
22F-54-31230
1
27

Номер детали на чертеже:

27

COVER

Заводской номер: 22F-54-31240 Количество на модель: 2
22F-54-31240
2
30

Номер детали на чертеже:

30

PLATE

Заводской номер: 22F-54-31261 Количество на модель: 1
22F-54-31261
1
31

Номер детали на чертеже:

31

SHEET

Заводской номер: 22F-54-31270 Количество на модель: 1
22F-54-31270
1
35

Номер детали на чертеже:

35

BRACKET

Заводской номер: 22F-54-31123 Количество на модель: 1
22F-54-31123
1
36

Номер детали на чертеже:

36

SHEET

Заводской номер: 22F-54-31292 Количество на модель: 1
22F-54-31292
1
37

Номер детали на чертеже:

37

SHEET

Заводской номер: 22F-54-31550 Количество на модель: 1
22F-54-31550
1
38

Номер детали на чертеже:

38

SHEET

Заводской номер: 22F-54-31560 Количество на модель: 1
22F-54-31560
1
39

Номер детали на чертеже:

39

SHEET

Заводской номер: 22F-54-31570 Количество на модель: 1
22F-54-31570
1
42

Номер детали на чертеже:

42

PLATE

Заводской номер: 22F-54-31191 Количество на модель: 1
22F-54-31191
1
43

Номер детали на чертеже:

43

SHEET

Заводской номер: 22F-54-31281 Количество на модель: 1
22F-54-31281
1
46

Номер детали на чертеже:

46

HINGE

Заводской номер: 22L-54-21551 Количество на модель: 1
22L-54-21551
1
49

Номер детали на чертеже:

49

HINGE

Заводской номер: 22L-54-23761 Количество на модель: 1
22L-54-23761
1
52

Номер детали на чертеже:

52

ROD

Заводской номер: 22L-54-21141 Количество на модель: 1
22L-54-21141
1
54

Номер детали на чертеже:

54

PIN, COTTER

Заводской номер: 04050-12015 Количество на модель: 1
04050-12015
1
LEFT SIDE COVER, FOR CAB PC35MR-3 RIGHT SIDE COVER, FOR CANOPY (2/2) PC35MR-3
