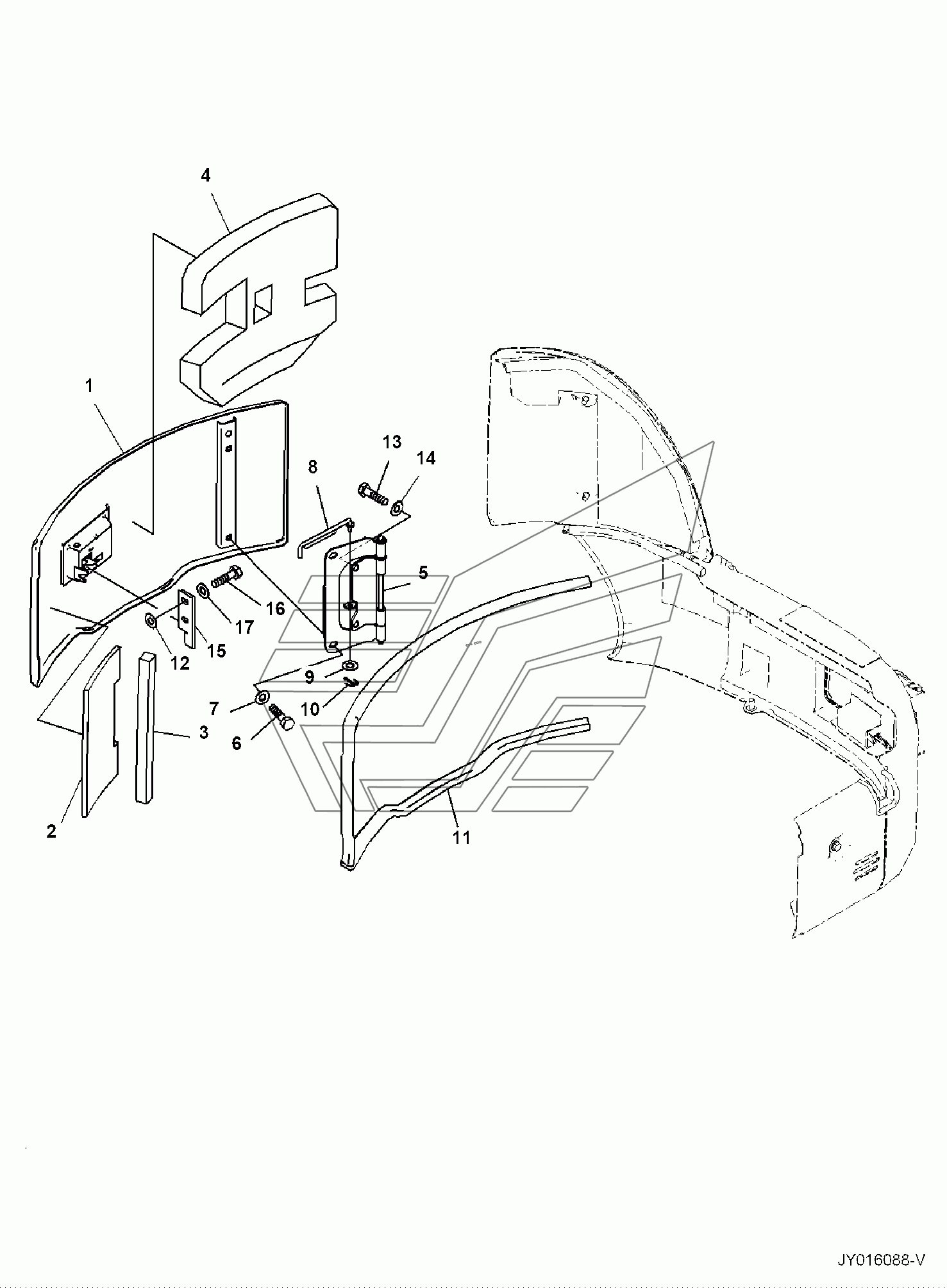

HOOD PC35MR-3. Каталог 2010г.

QUICK COUPLER PILOT UNIT PC35MR-3 LEFT SIDE COVER, FOR CANOPY PC35MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

LOCK

Заводской номер: 22F-54-31731 Количество на модель: 1
22F-54-31731
1
1

Номер детали на чертеже:

1

HOOD, ASSEMBLY

Заводской номер: 22F-54-31711 Количество на модель: 1
22F-54-31711
1
2

Номер детали на чертеже:

2

SHEET

Заводской номер: 22L-54-21160 Количество на модель: 1
22L-54-21160
1
3

Номер детали на чертеже:

3

SHEET

Заводской номер: 22F-54-27211 Количество на модель: 1
22F-54-27211
1
4

Номер детали на чертеже:

4

SHEET

Заводской номер: 22F-54-39750 Количество на модель: 1
22F-54-39750
1
5

Номер детали на чертеже:

5

HINGE

Заводской номер: 22F-54-31720 Количество на модель: 1
22F-54-31720
1
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01010-81020 Количество на модель: 1
01010-81020
1
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 01643-31032 Количество на модель: 1
01643-31032
1
8

Номер детали на чертеже:

8

ROD

Заводской номер: 22L-54-21141 Количество на модель: 1
22L-54-21141
1
9

Номер детали на чертеже:

9

WASHER

Заводской номер: 01643-30823 Количество на модель: 1
01643-30823
1
10

Номер детали на чертеже:

10

PIN, COTTER

Заводской номер: 04050-12015 Количество на модель: 1
04050-12015
1
11

Номер детали на чертеже:

11

SEAL

Заводской номер: 22L-54-21151 Количество на модель: 1
22L-54-21151
1
15

Номер детали на чертеже:

15

PLATE

Заводской номер: 22F-54-39760 Количество на модель: 1
22F-54-39760
1
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 01010-81025 Количество на модель: 2
01010-81025
2
