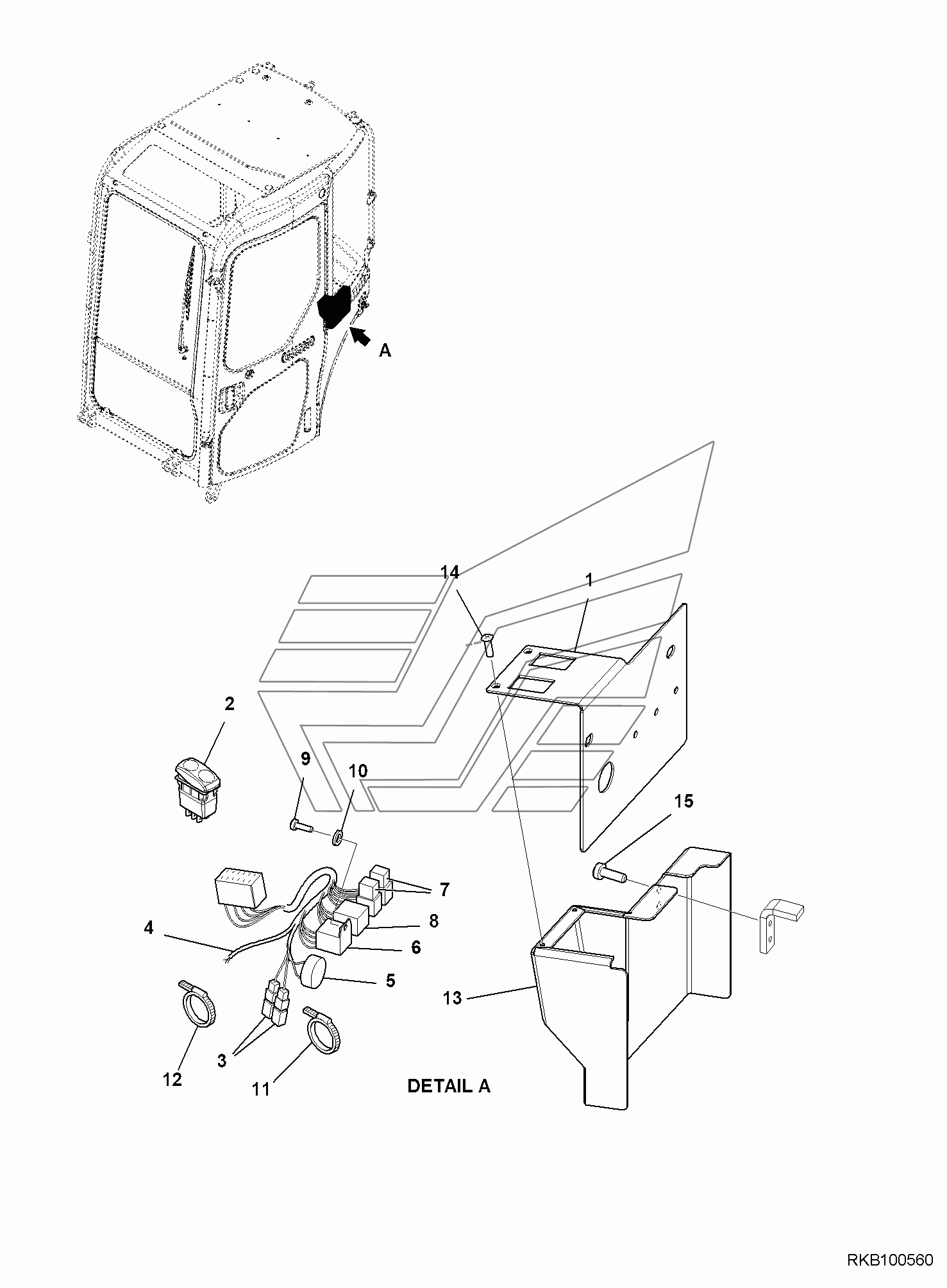

QUICK COUPLER WIRING UNIT PANEL, 3-ATTACHMENT, SINGLE EFFECT PC35MR-3. Каталог 2010г.

FLOOR MOUNTING, FOR CAB, CABLE CLAMP PC35MR-3 QUICK COUPLER PILOT UNIT PC35MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

KIT WIRING HARNESS, QUICK COUPLER

Заводской номер: 22L-06-12531 Количество на модель: 1
22L-06-12531
1
1

Номер детали на чертеже:

1

PLATE

Заводской номер: 22N-973-3480 Количество на модель: 1
22N-973-3480
1
2

Номер детали на чертеже:

2

SWITCH

Заводской номер: 42N-06-13550 Количество на модель: 1
42N-06-13550
1
3

Номер детали на чертеже:

3

DIODE

Заводской номер: 22L-09-R3G60 Количество на модель: 2
22L-09-R3G60
2
4

Номер детали на чертеже:

4

WIRING HARNESS

Заводской номер: 22L-06-12521 Количество на модель: 1
22L-06-12521
1
5

Номер детали на чертеже:

5

BUZZER

Заводской номер: 42N-06-16650 Количество на модель: 1
42N-06-16650
1
6

Номер детали на чертеже:

6

TIMER

Заводской номер: 2A1-06-11650 Количество на модель: 1
2A1-06-11650
1
7

Номер детали на чертеже:

7

RELAY

Заводской номер: 395-06-12870 Количество на модель: 2
395-06-12870
2
8

Номер детали на чертеже:

8

RELAY

Заводской номер: 42N-06-14830 Количество на модель: 1
42N-06-14830
1
9

Номер детали на чертеже:

9

SCREW

Заводской номер: 21D-09-15420 Количество на модель: 2
21D-09-15420
2
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 01640-20408 Количество на модель: 2
01640-20408
2
11

Номер детали на чертеже:

11

BAND

Заводской номер: 21D-06-13220 Количество на модель: 6
21D-06-13220
6
12

Номер детали на чертеже:

12

BAND

Заводской номер: 08034-20519 Количество на модель: 5
08034-20519
5
13

Номер детали на чертеже:

13

COVER

Заводской номер: 22N-973-3490 Количество на модель: 1
22N-973-3490
1
14

Номер детали на чертеже:

14

BOLT

Заводской номер: 21D-09-15210 Количество на модель: 2
21D-09-15210
2
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 01252-70630 Количество на модель: 2
01252-70630
2
