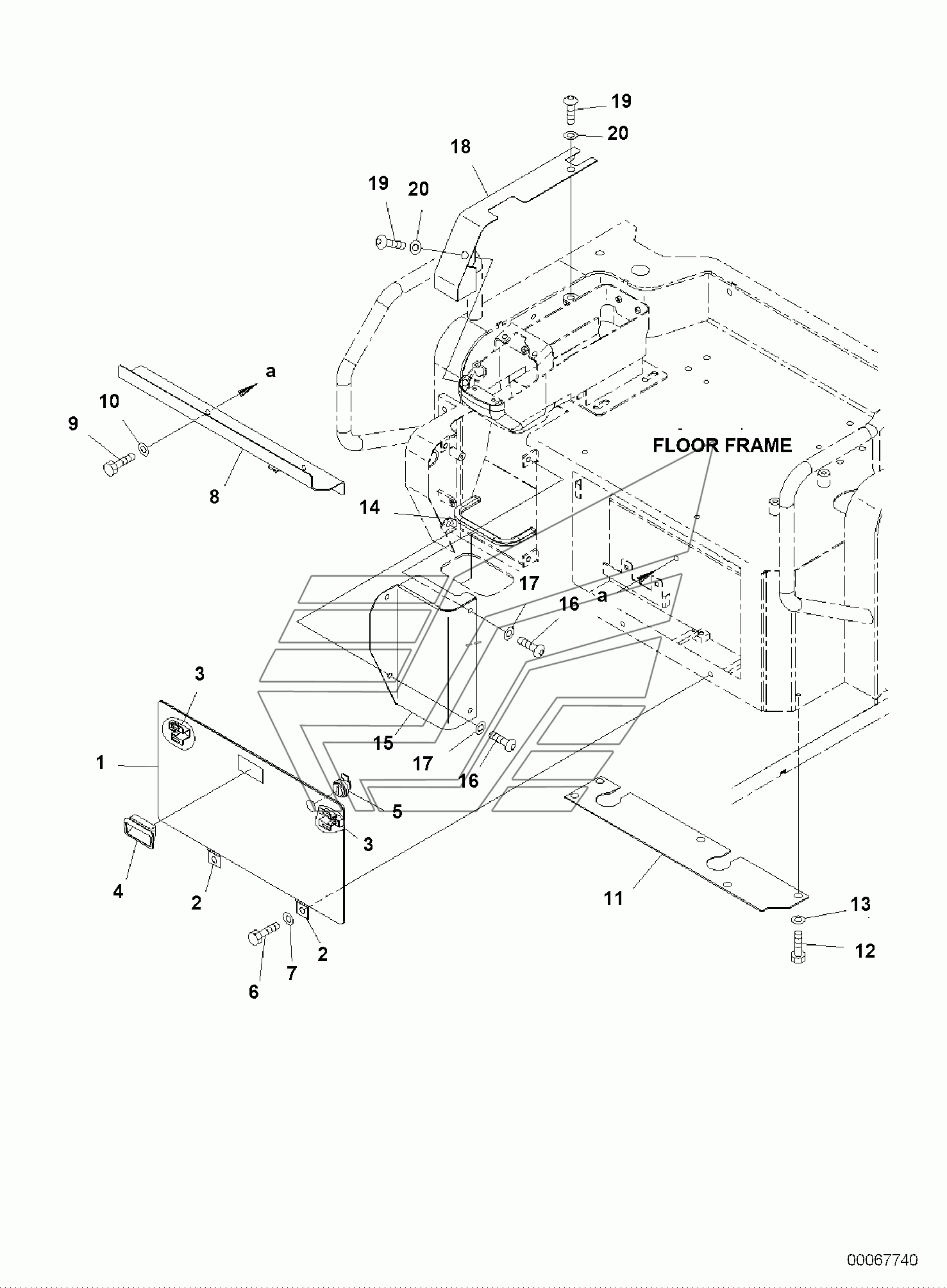

FLOOR FRAME, 1-ATTACHMENT, COVER PC35MR-3. Каталог 2010г.

FLOOR FRAME, 1-ATTACHMENT, BLADE CONTROL LEVER PC35MR-3 FLOOR FRAME, 1-ATTACHMENT, SHEET PC35MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
11
12
13
14
15
16
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

COVER

Заводской номер: 22M-54-32310 Количество на модель: 1
22M-54-32310
1
2

Номер детали на чертеже:

2

HINGE

Заводской номер: 22M-54-22351 Количество на модель: 2
22M-54-22351
2
3

Номер детали на чертеже:

3

STOPPER

Заводской номер: 22M-54-19170 Количество на модель: 2
22M-54-19170
2
4

Номер детали на чертеже:

4

CATCHER

Заводской номер: 21U-54-32340 Количество на модель: 1
21U-54-32340
1
5

Номер детали на чертеже:

5

LOCK ASS'Y

Заводской номер: 20Y-54-27540 Количество на модель: 1
20Y-54-27540
1
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01010-D0816 Количество на модель: 2
01010-D0816
2
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 01643-70823 Количество на модель: 2
01643-70823
2
8

Номер детали на чертеже:

8

PLATE

Заводской номер: 22F-06-31230 Количество на модель: 1
22F-06-31230
1
11

Номер детали на чертеже:

11

PLATE

Заводской номер: 22M-54-22371 Количество на модель: 1
22M-54-22371
1
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01010-81020 Количество на модель: 5
01010-81020
5
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 01643-31032 Количество на модель: 5
01643-31032
5
14

Номер детали на чертеже:

14

GASKET

Заводской номер: 22F-54-33580 Количество на модель: 1
22F-54-33580
1
15

Номер детали на чертеже:

15

COVER

Заводской номер: 22F-43-21320 Количество на модель: 1
22F-43-21320
1
16

Номер детали на чертеже:

16

SCREW

Заводской номер: 01245-00816 Количество на модель: 4
01245-00816
4
18

Номер детали на чертеже:

18

COVER

Заводской номер: 22F-43-31580 Количество на модель: 1
22F-43-31580
1
19

Номер детали на чертеже:

19

SCREW

Заводской номер: 01245-01016 Количество на модель: 2
01245-01016
2
20

Номер детали на чертеже:

20

WASHER

Заводской номер: 01643-71032 Количество на модель: 2
01643-71032
2
