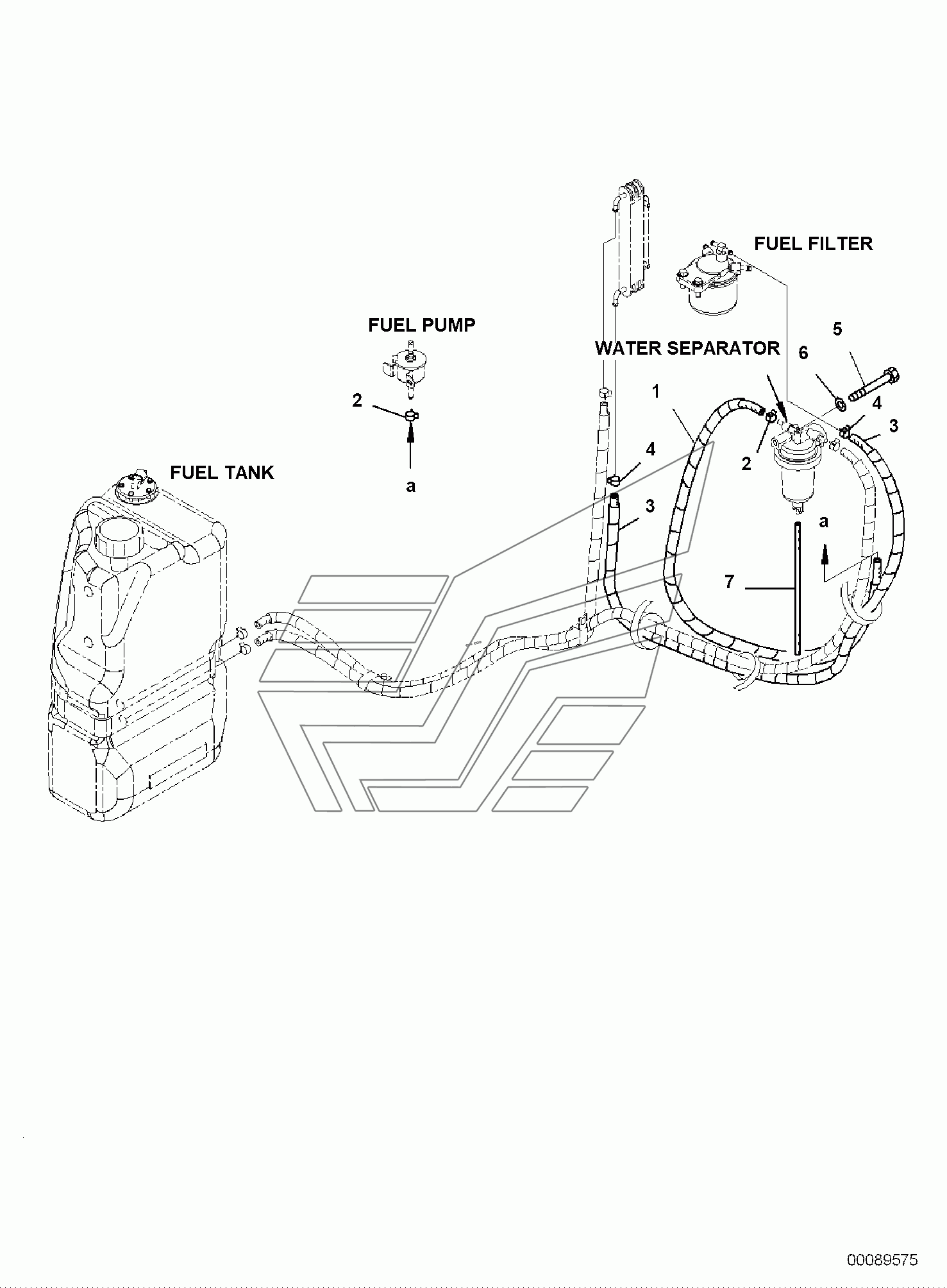

ENGINE, WITH AIR CONDITIONER, FUEL PIPING PC35MR-3. Каталог 2010г.

ENGINE, WITH AIR CONDITIONER, DAMPER PC35MR-3 ENGINE, WITH AIR CONDITIONER, WIRING HARNESS PC35MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
5
6
7

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HOSE, ASSEMBLY

Заводской номер: 22F-04-31180 Количество на модель: 1
22F-04-31180
1
2

Номер детали на чертеже:

2

CLAMP

Заводской номер: 11Y-09-11130 Количество на модель: 2
11Y-09-11130
2
3

Номер детали на чертеже:

3

HOSE, ASSEMBLY

Заводской номер: 22F-04-31151 Количество на модель: 1
22F-04-31151
1
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-80895 Количество на модель: 1
01010-80895
1
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-30823 Количество на модель: 1
01643-30823
1
7

Номер детали на чертеже:

7

HOSE

Заводской номер: 22L-04-21220 Количество на модель: 1
22L-04-21220
1
