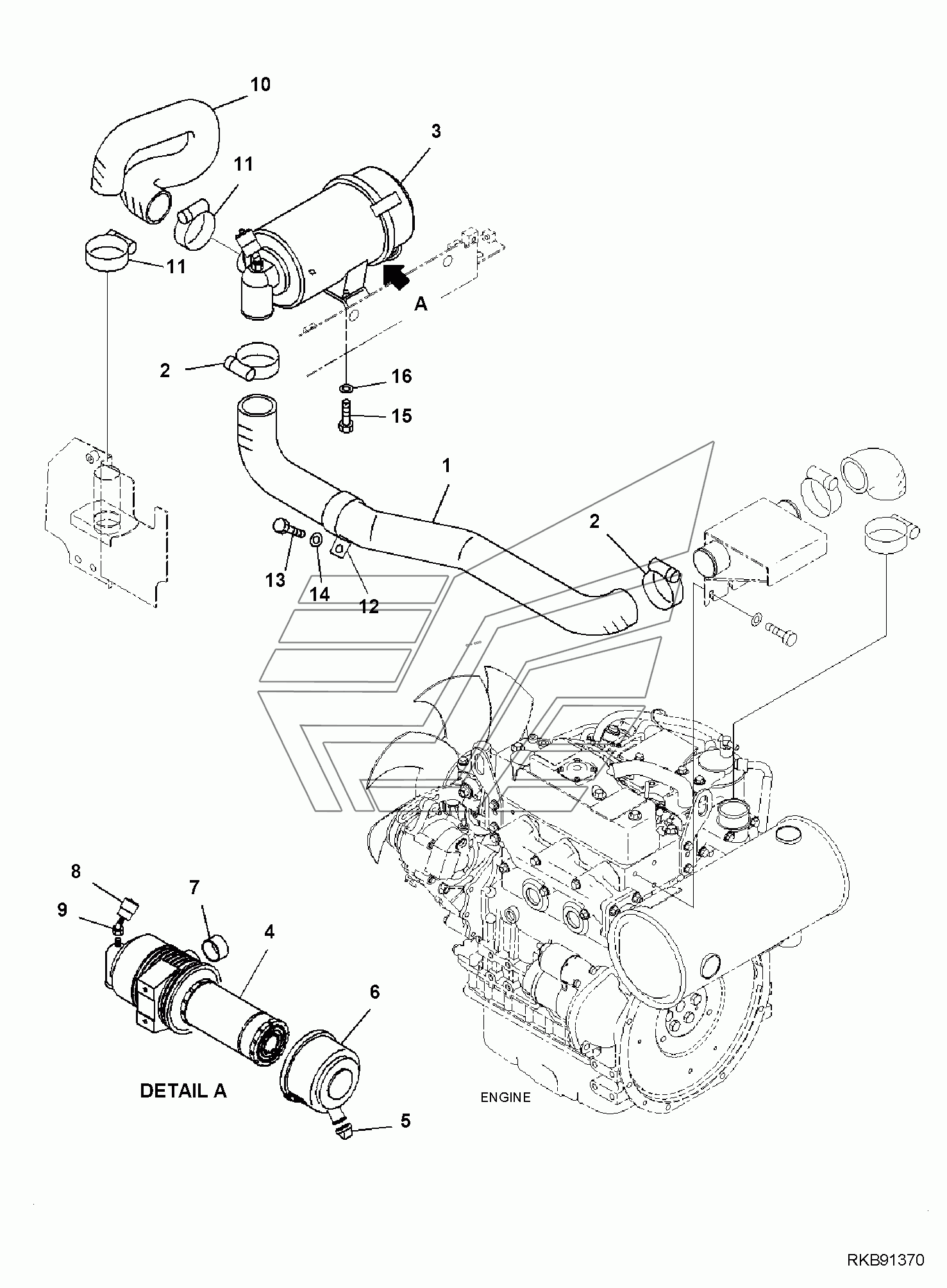

AIR CLEANER (SINGLE ELEMENT) PC35MR-3. Каталог 2010г.

ENGINE MOUNTING PC35MR-3 ENGINE, WITH AIR CONDITIONER, MOUNTING, (1/2) PC35MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HOSE

Заводской номер: 22F-01-31131 Количество на модель: 1
22F-01-31131
1
2

Номер детали на чертеже:

2

CLAMP

Заводской номер: 07281-00709 Количество на модель: 1
07281-00709
1
3

Номер детали на чертеже:

3

AIR CLEANER

Заводской номер: 22F-01-31120 Количество на модель: 1
22F-01-31120
1
4

Номер детали на чертеже:

4

ELEMENT, OUTER

Заводской номер: YM119808-12520 Количество на модель: 1
YM119808-12520
1
5

Номер детали на чертеже:

5

VALVE, UNLOADER

Заводской номер: YM119808-12540 Количество на модель: 1
YM119808-12540
1
6

Номер детали на чертеже:

6

COVER

Заводской номер: YM129051-12540 Количество на модель: 1
YM129051-12540
1
7

Номер детали на чертеже:

7

RING

Заводской номер: YM129259-12570 Количество на модель: 1
YM129259-12570
1
8

Номер детали на чертеже:

8

INDICATOR

Заводской номер: YM126650-12680 Количество на модель: 1
YM126650-12680
1
9

Номер детали на чертеже:

9

ORIFICE

Заводской номер: YM119626-12800 Количество на модель: 1
YM119626-12800
1
10

Номер детали на чертеже:

10

HOSE

Заводской номер: 22F-01-31270 Количество на модель: 1
22F-01-31270
1
12

Номер детали на чертеже:

12

CLAMP

Заводской номер: 22M-62-13480 Количество на модель: 1
22M-62-13480
1
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 01010-81020 Количество на модель: 1
01010-81020
1
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 01643-31032 Количество на модель: 1
01643-31032
1
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 01010-80820 Количество на модель: 2
01010-80820
2
16

Номер детали на чертеже:

16

WASHER

Заводской номер: 01643-30823 Количество на модель: 2
01643-30823
2
