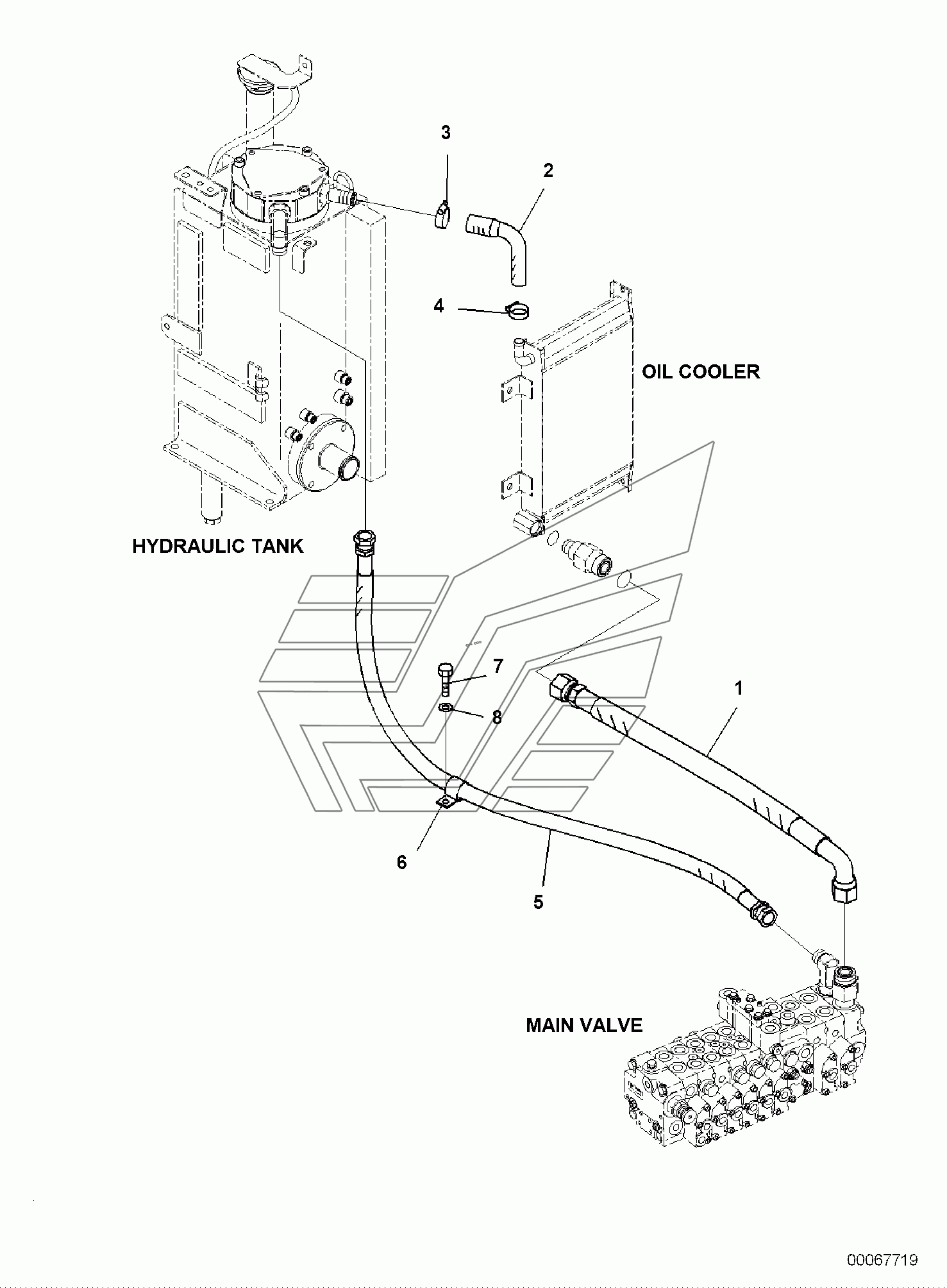

RETURN PIPING PC35MR-3. Каталог 2010г.

DELIVERY PIPING PC35MR-3 DRAIN PIPING PC35MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HOSE

Заводской номер: 22F-62-34130 Количество на модель: 1
22F-62-34130
1
2

Номер детали на чертеже:

2

HOSE

Заводской номер: 22F-62-34110 Количество на модель: 1
22F-62-34110
1
3

Номер детали на чертеже:

3

CLAMP

Заводской номер: 07289-00035 Количество на модель: 1
07289-00035
1
4

Номер детали на чертеже:

4

CLAMP

Заводской номер: 07281-00259 Количество на модель: 1
07281-00259
1
5

Номер детали на чертеже:

5

HOSE

Заводской номер: 22F-62-34351 Количество на модель: 1
22F-62-34351
1
6

Номер детали на чертеже:

6

CLIP

Заводской номер: 04434-52511 Количество на модель: 1
04434-52511
1
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 01010-81020 Количество на модель: 1
01010-81020
1
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 01643-31032 Количество на модель: 1
01643-31032
1
DELIVERY PIPING PC35MR-3 DRAIN PIPING PC35MR-3
