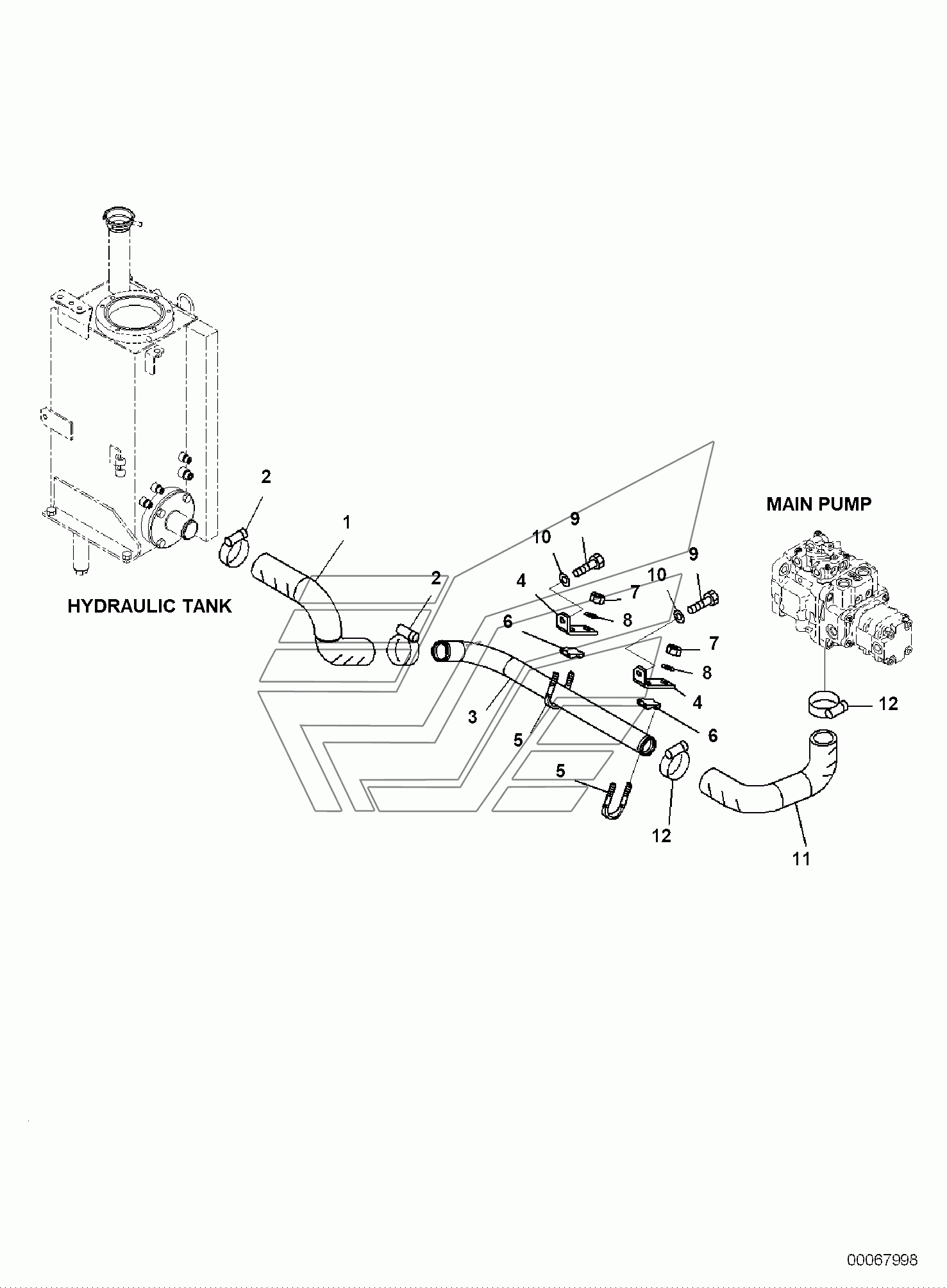

SUCTION PIPING PC35MR-3. Каталог 2010г.

VALVE FOR 3-ATTACHMENT, (2/2) PC35MR-3 DELIVERY PIPING PC35MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HOSE

Заводской номер: 22L-62-22221 Количество на модель: 1
22L-62-22221
1
2

Номер детали на чертеже:

2

CLAMP

Заводской номер: 07289-00055 Количество на модель: 2
07289-00055
2
3

Номер детали на чертеже:

3

TUBE

Заводской номер: 22L-62-22230 Количество на модель: 1
22L-62-22230
1
4

Номер детали на чертеже:

4

PLATE

Заводской номер: 22L-62-22242 Количество на модель: 2
22L-62-22242
2
5

Номер детали на чертеже:

5

CLIP

Заводской номер: 07283-34354 Количество на модель: 2
07283-34354
2
6

Номер детали на чертеже:

6

SEAT

Заводской номер: 07283-54353 Количество на модель: 2
07283-54353
2
7

Номер детали на чертеже:

7

NUT

Заводской номер: 01597-01009 Количество на модель: 4
01597-01009
4
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 01010-81020 Количество на модель: 2
01010-81020
2
11

Номер детали на чертеже:

11

HOSE

Заводской номер: 22L-62-22211 Количество на модель: 1
22L-62-22211
1
VALVE FOR 3-ATTACHMENT, (2/2) PC35MR-3 DELIVERY PIPING PC35MR-3
