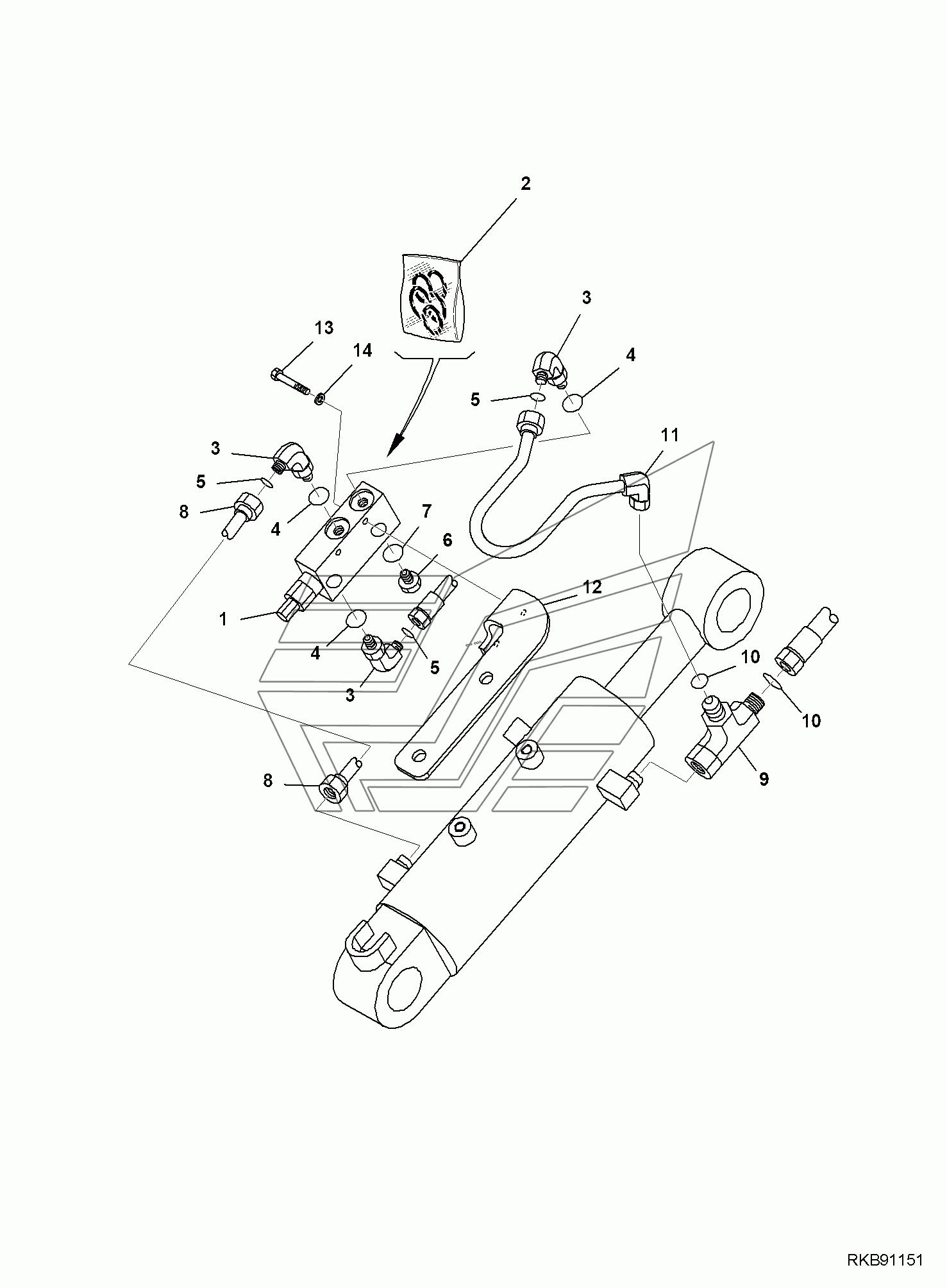

HYDRAULIC PIPING, BLADE LINE, ANTIBURST VALVE PC35MR-3. Каталог 2010г.

HYDRAULIC PIPING, ARM LINE, ANTIBURST VALVE PC35MR-3 BOOM ANTIBURST VALVE PROTECTION PC35MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
8
9
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

VALVE, ASSY.

Заводской номер: 22L-09-R2T10 Количество на модель: 1
22L-09-R2T10
1
2

Номер детали на чертеже:

2

KIT, GASKET

Заводской номер: 845250532 Количество на модель: 1
845250532
1
3

Номер детали на чертеже:

3

ELBOW

Заводской номер: 37D-09-6Z502 Количество на модель: 3
37D-09-6Z502
3
4

Номер детали на чертеже:

4

O-RING

Заводской номер: 21D-09-69910 Количество на модель: 1
21D-09-69910
1
5

Номер детали на чертеже:

5

O-RING

Заводской номер: 02896-11008 Количество на модель: 1
02896-11008
1
6

Номер детали на чертеже:

6

PLUG

Заводской номер: 37D-09-5K752 Количество на модель: 1
37D-09-5K752
1
8

Номер детали на чертеже:

8

TUBE

Заводской номер: 22F-60-23150 Количество на модель: 1
22F-60-23150
1
9

Номер детали на чертеже:

9

TEE

Заводской номер: 37D-09-7R870 Количество на модель: 1
37D-09-7R870
1
11

Номер детали на чертеже:

11

TUBE

Заводской номер: 22F-60-23140 Количество на модель: 1
22F-60-23140
1
12

Номер детали на чертеже:

12

BRACKET

Заводской номер: 22L-09-R1940 Количество на модель: 1
22L-09-R1940
1
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 01010-80640 Количество на модель: 2
01010-80640
2
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 01643-10623 Количество на модель: 2
01643-10623
2
