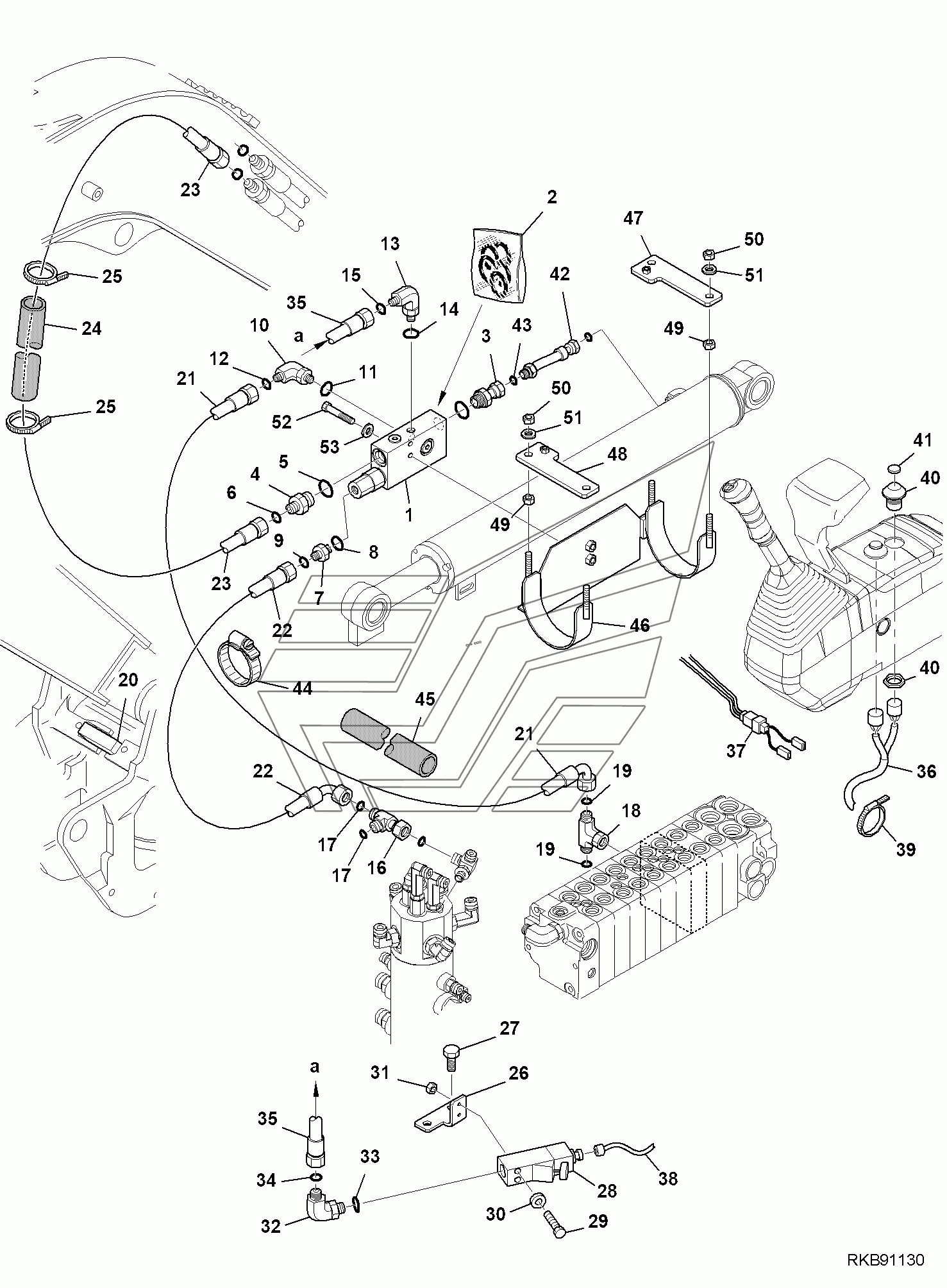

HYDRAULIC PIPING, BOOM LINE, ANTIBURST VALVE, WITH SENSOR PC35MR-3. Каталог 2010г.

EQUIPMENT, TBG VERSION PC35MR-3 HYDRAULIC PIPING, BOOM LINE, ANTIBURST VALVE, WITHOUT SENSOR PC35MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

VALVE, ASSEMBLY

Заводской номер: 22L-09-R2T20 Количество на модель: 1
22L-09-R2T20
1
2

Номер детали на чертеже:

2

KIT, GASKET

Заводской номер: 845250548 Количество на модель: 1
845250548
1
3

Номер детали на чертеже:

3

UNION

Заводской номер: 22L-931-2150 Количество на модель: 1
22L-931-2150
1
4

Номер детали на чертеже:

4

UNION

Заводской номер: 37D-09-66105 Количество на модель: 1
37D-09-66105
1
5

Номер детали на чертеже:

5

O-RING

Заводской номер: 37B-09-15617 Количество на модель: 1
37B-09-15617
1
6

Номер детали на чертеже:

6

O-RING

Заводской номер: 02896-11009 Количество на модель: 1
02896-11009
1
7

Номер детали на чертеже:

7

UNION

Заводской номер: 226-09-12690 Количество на модель: 1
226-09-12690
1
8

Номер детали на чертеже:

8

O-RING

Заводской номер: 21D-09-69960 Количество на модель: 1
21D-09-69960
1
9

Номер детали на чертеже:

9

O-RING

Заводской номер: 02896-11008 Количество на модель: 1
02896-11008
1
10

Номер детали на чертеже:

10

ELBOW

Заводской номер: 226-09-12790 Количество на модель: 1
226-09-12790
1
13

Номер детали на чертеже:

13

UNION

Заводской номер: 22L-09-R1680 Количество на модель: 1
22L-09-R1680
1
14

Номер детали на чертеже:

14

O-RING

Заводской номер: 37B-09-88002 Количество на модель: 1
37B-09-88002
1
16

Номер детали на чертеже:

16

TEE

Заводской номер: 37D-09-7R870 Количество на модель: 1
37D-09-7R870
1
18

Номер детали на чертеже:

18

TEE

Заводской номер: 37D-09-7F750 Количество на модель: 1
37D-09-7F750
1
20

Номер детали на чертеже:

20

CUSHION

Заводской номер: 22L-60-23140 Количество на модель: 1
22L-60-23140
1
21

Номер детали на чертеже:

21

HOSE

Заводской номер: 22L-60-23190 Количество на модель: 1
22L-60-23190
1
22

Номер детали на чертеже:

22

HOSE

Заводской номер: 22L-60-23180 Количество на модель: 1
22L-60-23180
1
23

Номер детали на чертеже:

23

HOSE

Заводской номер: 22L-60-23160 Количество на модель: 1
22L-60-23160
1
24

Номер детали на чертеже:

24

SLEEVE

Заводской номер: 22L-09-R1670 Количество на модель: 1
22L-09-R1670
1
25

Номер детали на чертеже:

25

BAND

Заводской номер: 08034-20823 Количество на модель: 7
08034-20823
7
26

Номер детали на чертеже:

26

BRACKET

Заводской номер: 22L-09-R2S80 Количество на модель: 1
22L-09-R2S80
1
27

Номер детали на чертеже:

27

BOLT

Заводской номер: 01010-81030 Количество на модель: 2
01010-81030
2
28

Номер детали на чертеже:

28

VALVE

Заводской номер: 20S-60-13120 Количество на модель: 1
20S-60-13120
1
29

Номер детали на чертеже:

29

BOLT, HEXAGON SOCKET HEAD

Заводской номер: 01252-70540 Количество на модель: 2
01252-70540
2
30

Номер детали на чертеже:

30

WASHER

Заводской номер: 01640-20508 Количество на модель: 2
01640-20508
2
31

Номер детали на чертеже:

31

NUT

Заводской номер: 21D-09-23140 Количество на модель: 2
21D-09-23140
2
35

Номер детали на чертеже:

35

HOSE

Заводской номер: 22F-60-23110 Количество на модель: 1
22F-60-23110
1
36

Номер детали на чертеже:

36

WIRING HARNESS, ROTARY BEAM AND OVERLOAD ALARM LINE

Заводской номер: 22L-09-R1690 Количество на модель: 1
22L-09-R1690
1
37

Номер детали на чертеже:

37

WIRING HARNESS, OVERLOAD PRESSURE SWITCH LINE (CAB SIDE)

Заводской номер: 22L-09-R1970 Количество на модель: 1
22L-09-R1970
1
38

Номер детали на чертеже:

38

WIRING HARNESS, OVERLOAD PRESSURE SWITCH LINE (FRAME LINE)

Заводской номер: 22L-09-R1980 Количество на модель: 1
22L-09-R1980
1
39

Номер детали на чертеже:

39

BAND

Заводской номер: 08034-20519 Количество на модель: 13
08034-20519
13
40

Номер детали на чертеже:

40

PUSH-BUTTON

Заводской номер: 22L-09-R2T40 Количество на модель: 1
22L-09-R2T40
1
41

Номер детали на чертеже:

41

GLASS

Заводской номер: 22L-09-R2T80 Количество на модель: 1
22L-09-R2T80
1
42

Номер детали на чертеже:

42

PIPE

Заводской номер: 22L-09-R7370 Количество на модель: 1
22L-09-R7370
1
44

Номер детали на чертеже:

44

BAND

Заводской номер: 08034-20834 Количество на модель: 5
08034-20834
5
45

Номер детали на чертеже:

45

PROTECTION

Заводской номер: 22L-09-R1Z90 Количество на модель: 1
22L-09-R1Z90
1
46

Номер детали на чертеже:

46

BRACKET

Заводской номер: 22L-09-R2U71 Количество на модель: 1
22L-09-R2U71
1
47

Номер детали на чертеже:

47

PLATE

Заводской номер: 22L-09-R2U51 Количество на модель: 1
22L-09-R2U51
1
48

Номер детали на чертеже:

48

PLATE

Заводской номер: 22L-09-R2U61 Количество на модель: 1
22L-09-R2U61
1
49

Номер детали на чертеже:

49

NUT

Заводской номер: 01580-10806 Количество на модель: 4
01580-10806
4
50

Номер детали на чертеже:

50

NUT

Заводской номер: 21D-09-24180 Количество на модель: 4
21D-09-24180
4
51

Номер детали на чертеже:

51

WASHER

Заводской номер: 01643-10823 Количество на модель: 8
01643-10823
8
52

Номер детали на чертеже:

52

BOLT

Заводской номер: 01010-80845 Количество на модель: 2
01010-80845
2
EQUIPMENT, TBG VERSION PC35MR-3 HYDRAULIC PIPING, BOOM LINE, ANTIBURST VALVE, WITHOUT SENSOR PC35MR-3
