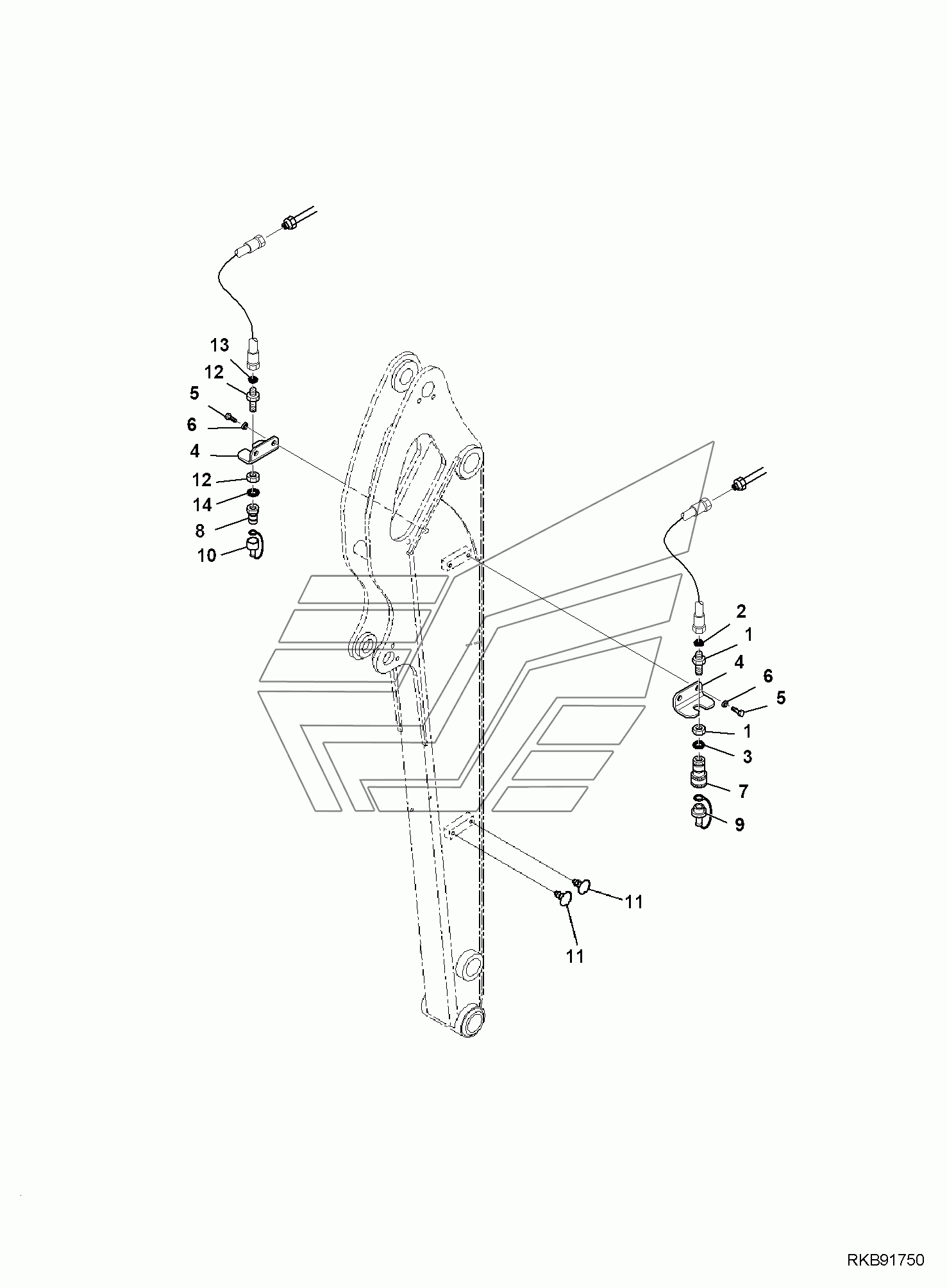

ARM, ADDITIONAL PIPING, FOR LONG ARM PC35MR-3. Каталог 2010г.

ARM, LONG ARM PC35MR-3 ARM, BUCKET CYLINDER, FOR LONG ARM PC35MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

UNION, ASSEMBLY

Заводской номер: 22L-931-R110 Количество на модель: 1
22L-931-R110
1
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 02896-11012 Количество на модель: 1
02896-11012
1
3

Номер детали на чертеже:

3

O-RING

Заводской номер: 37B-09-15617 Количество на модель: 1
37B-09-15617
1
4

Номер детали на чертеже:

4

BRACKET

Заводской номер: 22F-973-2421 Количество на модель: 2
22F-973-2421
2
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-81020 Количество на модель: 4
01010-81020
4
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
7

Номер детали на чертеже:

7

QUICK COUPLING

Заводской номер: 42N-879-1430 Количество на модель: 1
42N-879-1430
1
8

Номер детали на чертеже:

8

QUICK COUPLER

Заводской номер: 22F-973-2410 Количество на модель: 1
22F-973-2410
1
9

Номер детали на чертеже:

9

CAP

Заводской номер: 22L-09-R2470 Количество на модель: 1
22L-09-R2470
1
10

Номер детали на чертеже:

10

CAP

Заводской номер: 22F-973-2430 Количество на модель: 1
22F-973-2430
1
11

Номер детали на чертеже:

11

PLUG

Заводской номер: 22L-09-R3760 Количество на модель: 4
22L-09-R3760
4
12

Номер детали на чертеже:

12

UNION

Заводской номер: 22F-931-R110 Количество на модель: 1
22F-931-R110
1
14

Номер детали на чертеже:

14

O-RING

Заводской номер: 37B-09-15119 Количество на модель: 1
37B-09-15119
1
