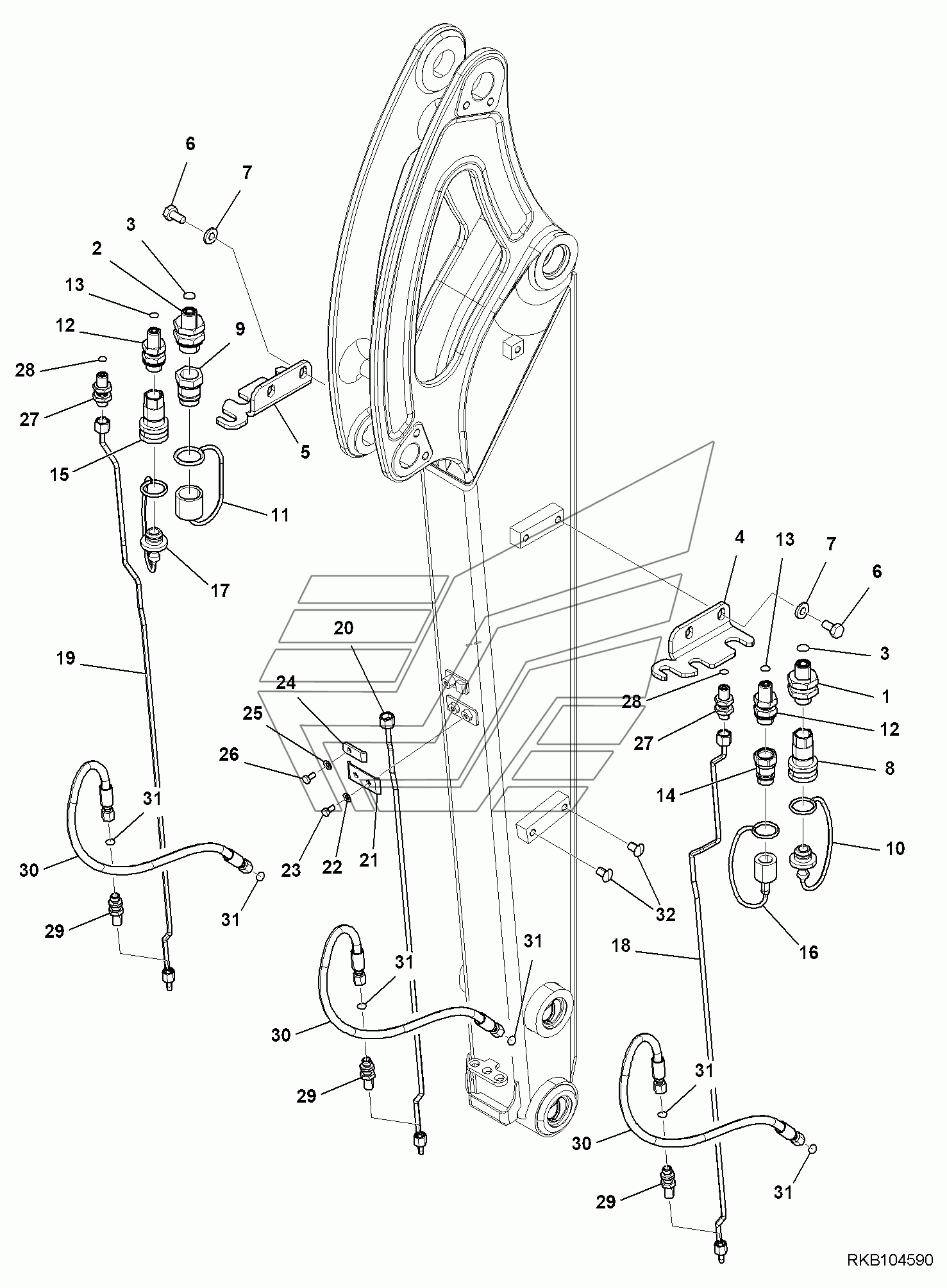

ARM, 1240MM, 3-ATTACHMENT, ADDITIONAL PIPING PC35MR-3. Каталог 2010г.

ARM, 1240MM, 3-ATTACHMENT, ARM PC35MR-3 ARM, 1240MM, 3-ATTACHMENT, BUCKET CYLINDER, INNER PARTS PC35MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

UNION, ASSY.

Заводской номер: 22F-973-2660 Количество на модель: 1
22F-973-2660
1
2

Номер детали на чертеже:

2

UNION, ASSY.

Заводской номер: 22F-973-2591 Количество на модель: 1
22F-973-2591
1
3

Номер детали на чертеже:

3

O-RING

Заводской номер: 02896-11012 Количество на модель: 2
02896-11012
2
4

Номер детали на чертеже:

4

BRACKET

Заводской номер: 22F-973-4071 Количество на модель: 1
22F-973-4071
1
5

Номер детали на чертеже:

5

BRACKET

Заводской номер: 22F-973-4081 Количество на модель: 1
22F-973-4081
1
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01010-81020 Количество на модель: 4
01010-81020
4
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
8

Номер детали на чертеже:

8

QUICK COUPLING

Заводской номер: 42N-879-1430 Количество на модель: 1
42N-879-1430
1
9

Номер детали на чертеже:

9

QUICK COUPLER

Заводской номер: 22F-973-2410 Количество на модель: 1
22F-973-2410
1
10

Номер детали на чертеже:

10

CAP

Заводской номер: 22L-09-R2470 Количество на модель: 1
22L-09-R2470
1
11

Номер детали на чертеже:

11

CAP

Заводской номер: 22F-973-2430 Количество на модель: 1
22F-973-2430
1
12

Номер детали на чертеже:

12

UNION

Заводской номер: 22F-973-3760 Количество на модель: 2
22F-973-3760
2
13

Номер детали на чертеже:

13

O-RING

Заводской номер: 02896-11009 Количество на модель: 2
02896-11009
2
14

Номер детали на чертеже:

14

QUICK COUPLING

Заводской номер: 42N-879-1280 Количество на модель: 1
42N-879-1280
1
16

Номер детали на чертеже:

16

PLUG

Заводской номер: 22L-09-R2480 Количество на модель: 1
22L-09-R2480
1
18

Номер детали на чертеже:

18

TUBE, L.H.

Заводской номер: 22F-973-4011 Количество на модель: 1
22F-973-4011
1
19

Номер детали на чертеже:

19

TUBE, R.H.

Заводской номер: 22F-973-4021 Количество на модель: 1
22F-973-4021
1
20

Номер детали на чертеже:

20

TUBE

Заводской номер: 22F-973-4030 Количество на модель: 1
22F-973-4030
1
21

Номер детали на чертеже:

21

CLAMP

Заводской номер: 22F-973-4061 Количество на модель: 1
22F-973-4061
1
22

Номер детали на чертеже:

22

WASHER

Заводской номер: 01640-20610 Количество на модель: 2
01640-20610
2
23

Номер детали на чертеже:

23

BOLT

Заводской номер: 01010-80612 Количество на модель: 2
01010-80612
2
24

Номер детали на чертеже:

24

CLAMP

Заводской номер: 22F-973-5190 Количество на модель: 1
22F-973-5190
1
27

Номер детали на чертеже:

27

UNION

Заводской номер: 37D-09-6K320 Количество на модель: 2
37D-09-6K320
2
28

Номер детали на чертеже:

28

O-RING

Заводской номер: 02896-11008 Количество на модель: 2
02896-11008
2
29

Номер детали на чертеже:

29

NIPPLE

Заводской номер: 22F-973-4050 Количество на модель: 3
22F-973-4050
3
30

Номер детали на чертеже:

30

HOSE

Заводской номер: 22F-973-4170 Количество на модель: 3
22F-973-4170
3
31

Номер детали на чертеже:

31

O-RING

Заводской номер: 22F-973-417003 Количество на модель: 2
22F-973-417003
2
32

Номер детали на чертеже:

32

PLUG

Заводской номер: 22L-09-R3760 Количество на модель: 5
22L-09-R3760
5
