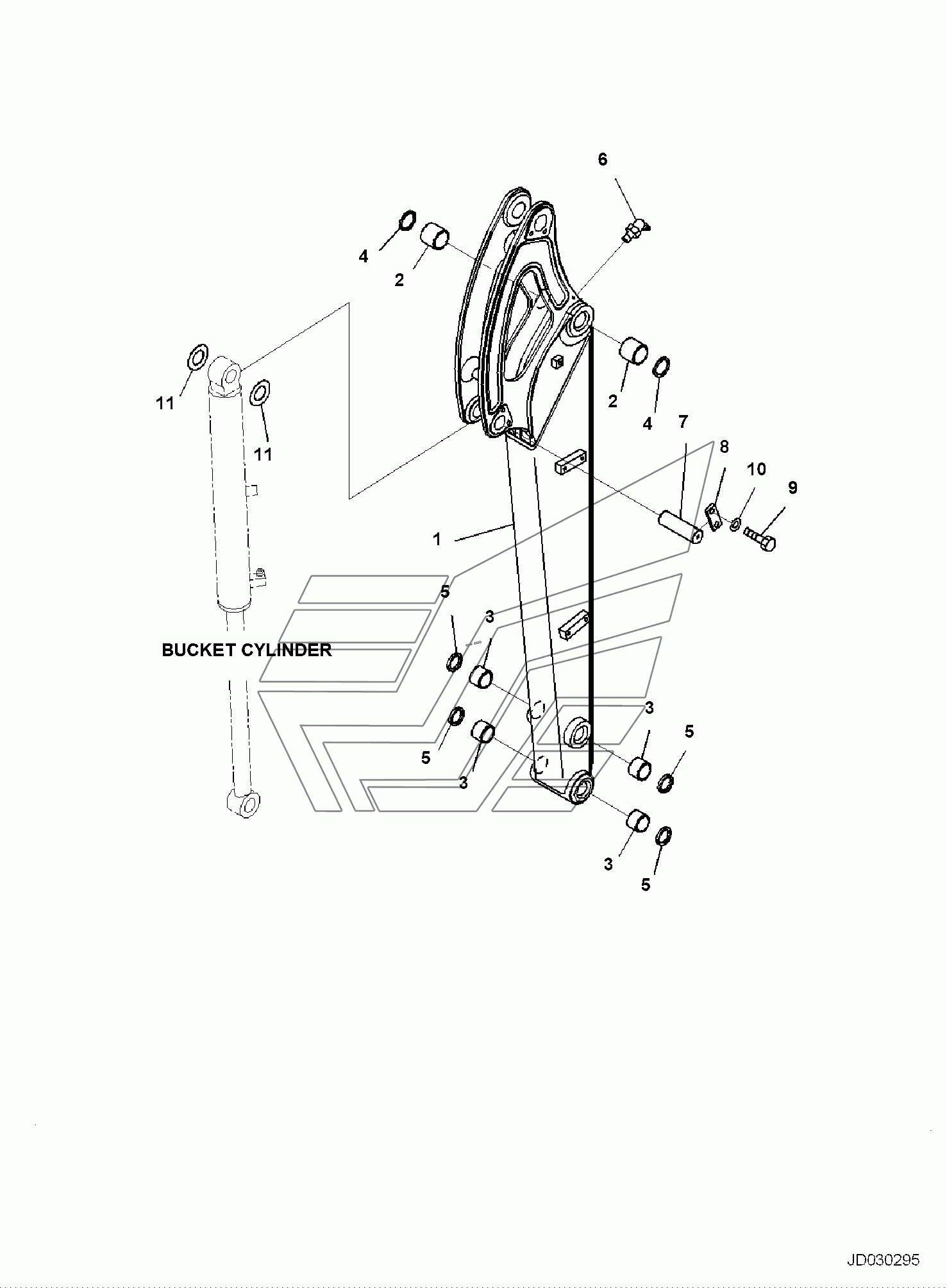

ARM, ARM PC35MR-3. Каталог 2010г.

BOOM CYLINDER, BOOM CYLINDER COVER PC35MR-3 ARM, ADDITIONAL PIPING PC35MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

ARM, ASSEMBLY

Заводской номер: 22F-70-33500 Количество на модель: 1
22F-70-33500
1

Номер детали на чертеже:

SHIM, 0.500 mm

Заводской номер: 22K-70-11150 Количество на модель: 1
22K-70-11150
1
1

Номер детали на чертеже:

1

ARM

Заводской номер: 22F-70-31212 Количество на модель: 1
22F-70-31212
1
2

Номер детали на чертеже:

2

BUSHING

Заводской номер: 22F-70-33820 Количество на модель: 2
22F-70-33820
2
3

Номер детали на чертеже:

3

BUSHING

Заводской номер: 22F-70-33831 Количество на модель: 4
22F-70-33831
4
4

Номер детали на чертеже:

4

SEAL, DUST

Заводской номер: 07145-00040 Количество на модель: 2
07145-00040
2
5

Номер детали на чертеже:

5

SEAL, DUST

Заводской номер: 07145-00035 Количество на модель: 4
07145-00035
4
6

Номер детали на чертеже:

6

FITTING, GREASE

Заводской номер: 07020-00675 Количество на модель: 1
07020-00675
1
7

Номер детали на чертеже:

7

PIN

Заводской номер: 22L-70-21561 Количество на модель: 1
22L-70-21561
1
8

Номер детали на чертеже:

8

BLOCK

Заводской номер: 04082-00212 Количество на модель: 1
04082-00212
1
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 01010-81230 Количество на модель: 2
01010-81230
2
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
11

Номер детали на чертеже:

11

SHIM, 1.000 MM

Заводской номер: 20N-70-41270 Количество на модель: 2
20N-70-41270
2
BOOM CYLINDER, BOOM CYLINDER COVER PC35MR-3 ARM, ADDITIONAL PIPING PC35MR-3
