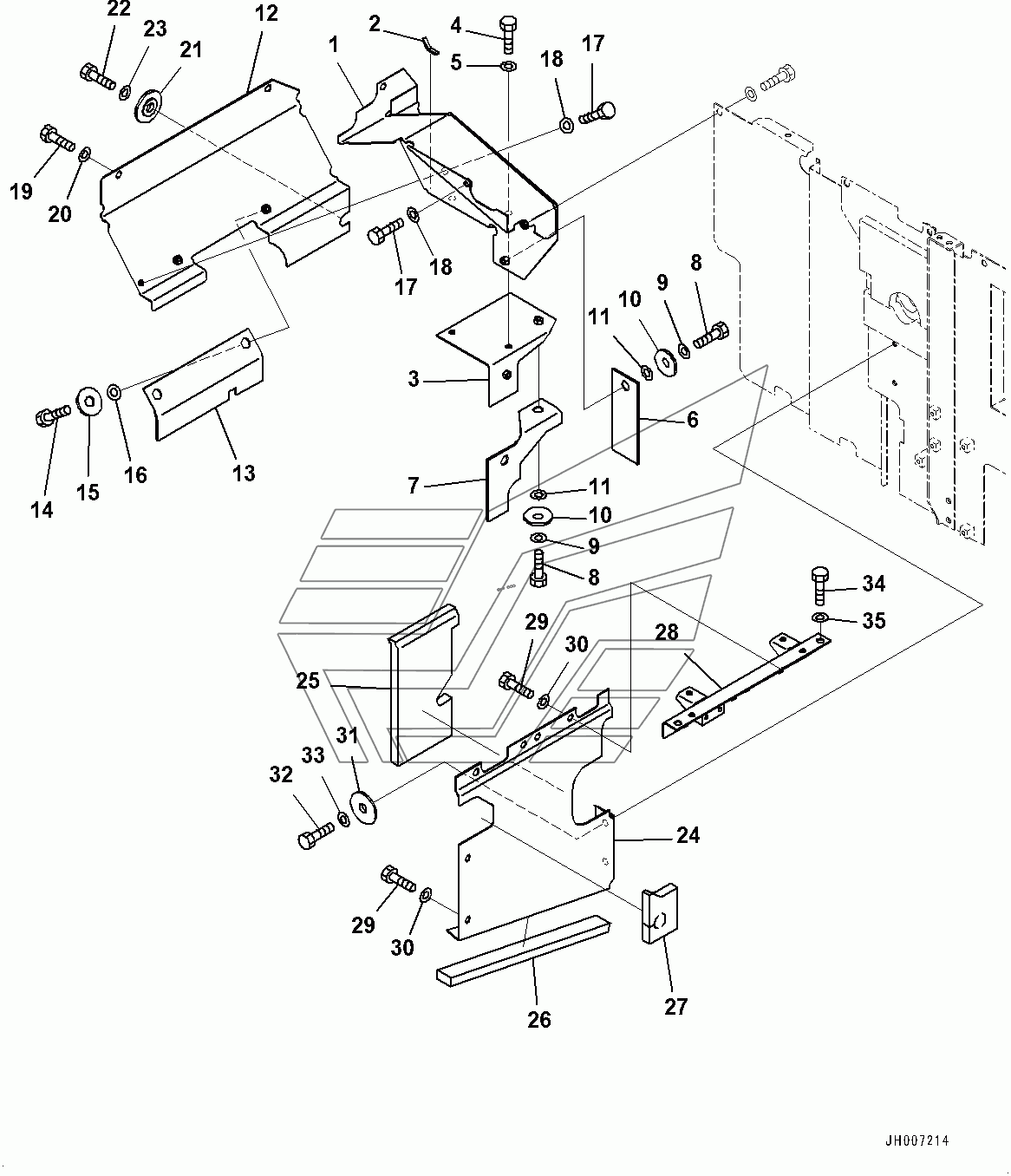

Machine Cab Partition, Valve and Muffler Side (#100001-) PC220LC-8MO. Каталог 2010г.

Machine Cab Partition, Center (#100001-) PC220LC-8MO Machine Cab Partition, Window Washer Tank (#100001-) PC220LC-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Cover Assembly

Заводской номер: 20Y-54-73850 Количество на модель: 1
20Y-54-73850
1
1

Номер детали на чертеже:

1

Cover

Заводской номер: Cover Количество на модель: 1
Cover
1
2

Номер детали на чертеже:

2

Sheet

Заводской номер: 20Y-54-73781 Количество на модель: 1
20Y-54-73781
1
3

Номер детали на чертеже:

3

Cover

Заводской номер: 20Y-54-72481 Количество на модель: 1
20Y-54-72481
1
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01010-81225 Количество на модель: 2
01010-81225
2
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
6

Номер детали на чертеже:

6

Sheet

Заводской номер: 20Y-54-73760 Количество на модель: 1
20Y-54-73760
1
7

Номер детали на чертеже:

7

Sheet

Заводской номер: 20Y-54-73772 Количество на модель: 1
20Y-54-73772
1
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 124-54-26540 Количество на модель: 3
124-54-26540
3
11

Номер детали на чертеже:

11

WASHER

Заводской номер: 01643-51232 Количество на модель: 3
01643-51232
3
12

Номер детали на чертеже:

12

Cover

Заводской номер: 20Y-54-71561 Количество на модель: 1
20Y-54-71561
1
13

Номер детали на чертеже:

13

Sheet

Заводской номер: 20Y-54-72470 Количество на модель: 1
20Y-54-72470
1
17

Номер детали на чертеже:

17

BOLT

Заводской номер: 01010-81230 Количество на модель: 3
01010-81230
3
21

Номер детали на чертеже:

21

COLLAR

Заводской номер: 20Y-54-12550 Количество на модель: 1
20Y-54-12550
1
24

Номер детали на чертеже:

24

Cover

Заводской номер: 206-54-25180 Количество на модель: 1
206-54-25180
1
25

Номер детали на чертеже:

25

Sheet

Заводской номер: 206-54-24550 Количество на модель: 1
206-54-24550
1
26

Номер детали на чертеже:

26

Sheet

Заводской номер: 20Y-54-71962 Количество на модель: 1
20Y-54-71962
1
27

Номер детали на чертеже:

27

Sheet

Заводской номер: 206-54-71460 Количество на модель: 1
206-54-71460
1
28

Номер детали на чертеже:

28

Frame

Заводской номер: 20Y-54-71262 Количество на модель: 1
20Y-54-71262
1
31

Номер детали на чертеже:

31

Collar

Заводской номер: 203-54-62670 Количество на модель: 2
203-54-62670
2
