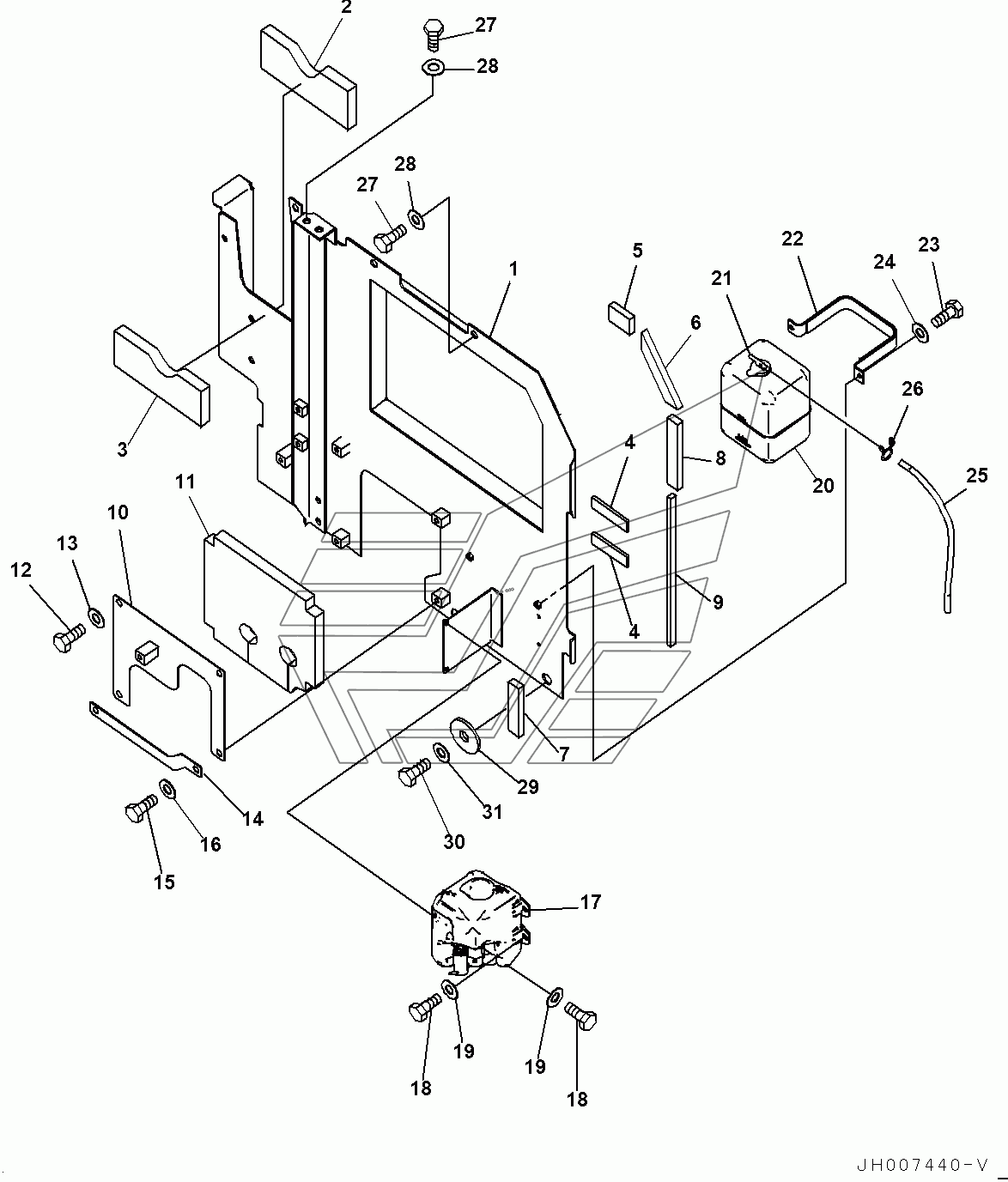

Machine Cab Partition, Window Washer Tank (#100001-) PC220LC-8MO. Каталог 2010г.

Machine Cab Partition, Valve and Muffler Side (#100001-) PC220LC-8MO Machine Cab Partition, Center (#100001-) PC220LC-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Cover

Заводской номер: 206-54-25110 Количество на модель: 1
206-54-25110
1

Номер детали на чертеже:

Cover

Заводской номер: 20Y-54-74382 Количество на модель: 1
20Y-54-74382
1

Номер детали на чертеже:

PACKING

Заводской номер: 205-03-71540 Количество на модель: 1
205-03-71540
1
1

Номер детали на чертеже:

1

Cover

Заводской номер: Cover Количество на модель: 1
Cover
1
2

Номер детали на чертеже:

2

Sheet

Заводской номер: 206-54-24570 Количество на модель: 1
206-54-24570
1
3

Номер детали на чертеже:

3

Sheet

Заводской номер: 206-54-24580 Количество на модель: 1
206-54-24580
1
4

Номер детали на чертеже:

4

Sheet

Заводской номер: 205-03-71440 Количество на модель: 2
205-03-71440
2
5

Номер детали на чертеже:

5

Sheet

Заводской номер: 20Y-54-72510 Количество на модель: 1
20Y-54-72510
1
6

Номер детали на чертеже:

6

Sheet

Заводской номер: 20Y-54-72520 Количество на модель: 1
20Y-54-72520
1
7

Номер детали на чертеже:

7

Sheet

Заводской номер: 20Y-54-72540 Количество на модель: 1
20Y-54-72540
1
8

Номер детали на чертеже:

8

Sheet

Заводской номер: 20Y-54-72551 Количество на модель: 1
20Y-54-72551
1
9

Номер детали на чертеже:

9

Sheet

Заводской номер: 20Y-54-75590 Количество на модель: 1
20Y-54-75590
1
11

Номер детали на чертеже:

11

Sheet

Заводской номер: 20Y-54-74392 Количество на модель: 1
20Y-54-74392
1
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01010-81225 Количество на модель: 2
01010-81225
2
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
14

Номер детали на чертеже:

14

Plate

Заводской номер: 20Y-54-71670 Количество на модель: 1
20Y-54-71670
1
17

Номер детали на чертеже:

17

Tank Assembly

Заводской номер: 21T-06-11351 Количество на модель: 1
21T-06-11351
1
18

Номер детали на чертеже:

18

BOLT

Заводской номер: 01010-80616 Количество на модель: 3
01010-80616
3
19

Номер детали на чертеже:

19

WASHER

Заводской номер: 209-72-12230 Количество на модель: 3
209-72-12230
3
20

Номер детали на чертеже:

20

TANK ASS'Y

Заводской номер: 20Y-06-15240 Количество на модель: 1
20Y-06-15240
1
21

Номер детали на чертеже:

21

CAP

Заводской номер: 205-03-71532 Количество на модель: 1
205-03-71532
1
22

Номер детали на чертеже:

22

BRACKET

Заводской номер: 203-03-56650 Количество на модель: 1
203-03-56650
1
23

Номер детали на чертеже:

23

BOLT

Заводской номер: 01010-80820 Количество на модель: 2
01010-80820
2
24

Номер детали на чертеже:

24

WASHER

Заводской номер: 01643-30823 Количество на модель: 2
01643-30823
2
25

Номер детали на чертеже:

25

Hose

Заводской номер: 20Y-03-41880 Количество на модель: 1
20Y-03-41880
1
26

Номер детали на чертеже:

26

CLIP

Заводской номер: 206-03-43340 Количество на модель: 1
206-03-43340
1
27

Номер детали на чертеже:

27

BOLT

Заводской номер: 01010-81230 Количество на модель: 6
01010-81230
6
29

Номер детали на чертеже:

29

Collar

Заводской номер: 205-54-76411 Количество на модель: 2
205-54-76411
2
Machine Cab Partition, Valve and Muffler Side (#100001-) PC220LC-8MO Machine Cab Partition, Center (#100001-) PC220LC-8MO
