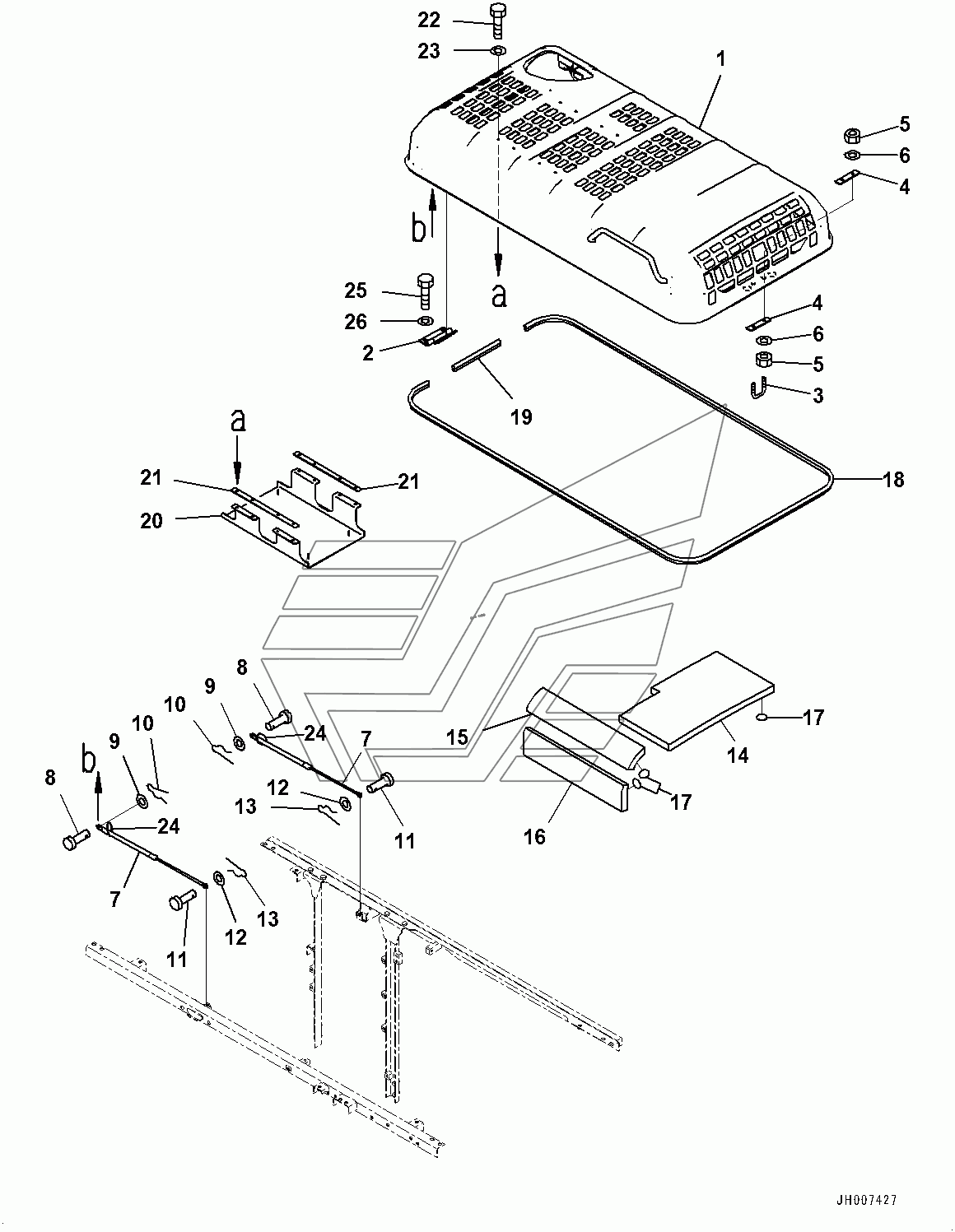

Engine Hood (#100001-) PC220LC-8MO. Каталог 2010г.

Switch (#100001-) PC220LC-8MO Engine Hood (#100001-) PC220LC-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hood

Заводской номер: 206-54-24410 Количество на модель: 1
206-54-24410
1
2

Номер детали на чертеже:

2

Hinge, Welded

Заводской номер: 20Y-54-K7321 Количество на модель: 2
20Y-54-K7321
2
3

Номер детали на чертеже:

3

U-BOLT

Заводской номер: 20Y-54-27172 Количество на модель: 1
20Y-54-27172
1
4

Номер детали на чертеже:

4

PLATE

Заводской номер: 20Y-54-27330 Количество на модель: 2
20Y-54-27330
2
5

Номер детали на чертеже:

5

NUT

Заводской номер: 01580-11210 Количество на модель: 4
01580-11210
4
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
7

Номер детали на чертеже:

7

Damper

Заводской номер: 20Y-54-71182 Количество на модель: 2
20Y-54-71182
2
8

Номер детали на чертеже:

8

Pin

Заводской номер: 04205-30825 Количество на модель: 2
04205-30825
2
9

Номер детали на чертеже:

9

WASHER

Заводской номер: 01640-20816 Количество на модель: 2
01640-20816
2
10

Номер детали на чертеже:

10

Pin, Snap

Заводской номер: 04052-20833 Количество на модель: 2
04052-20833
2
11

Номер детали на чертеже:

11

Pin

Заводской номер: 04205-30828 Количество на модель: 2
04205-30828
2
14

Номер детали на чертеже:

14

Sheet

Заводской номер: 20Y-54-72191 Количество на модель: 1
20Y-54-72191
1
15

Номер детали на чертеже:

15

Sheet

Заводской номер: 20Y-54-72141 Количество на модель: 1
20Y-54-72141
1
16

Номер детали на чертеже:

16

Sheet

Заводской номер: 206-54-21130 Количество на модель: 1
206-54-21130
1
17

Номер детали на чертеже:

17

CAP

Заводской номер: 124-A62-1920 Количество на модель: 10
124-A62-1920
10
18

Номер детали на чертеже:

18

Seal

Заводской номер: 20Y-54-71470 Количество на модель: 1
20Y-54-71470
1
19

Номер детали на чертеже:

19

Seal

Заводской номер: 20Y-54-71480 Количество на модель: 1
20Y-54-71480
1
20

Номер детали на чертеже:

20

Plate

Заводской номер: 206-54-24590 Количество на модель: 1
206-54-24590
1
21

Номер детали на чертеже:

21

Plate

Заводской номер: 20Y-54-71780 Количество на модель: 2
20Y-54-71780
2
22

Номер детали на чертеже:

22

BOLT

Заводской номер: 01010-D0820 Количество на модель: 8
01010-D0820
8
23

Номер детали на чертеже:

23

WASHER

Заводской номер: 01643-70823 Количество на модель: 8
01643-70823
8
24

Номер детали на чертеже:

24

BAND

Заводской номер: 08034-20414 Количество на модель: 2
08034-20414
2
25

Номер детали на чертеже:

25

BOLT

Заводской номер: 01010-81230 Количество на модель: 4
01010-81230
4
