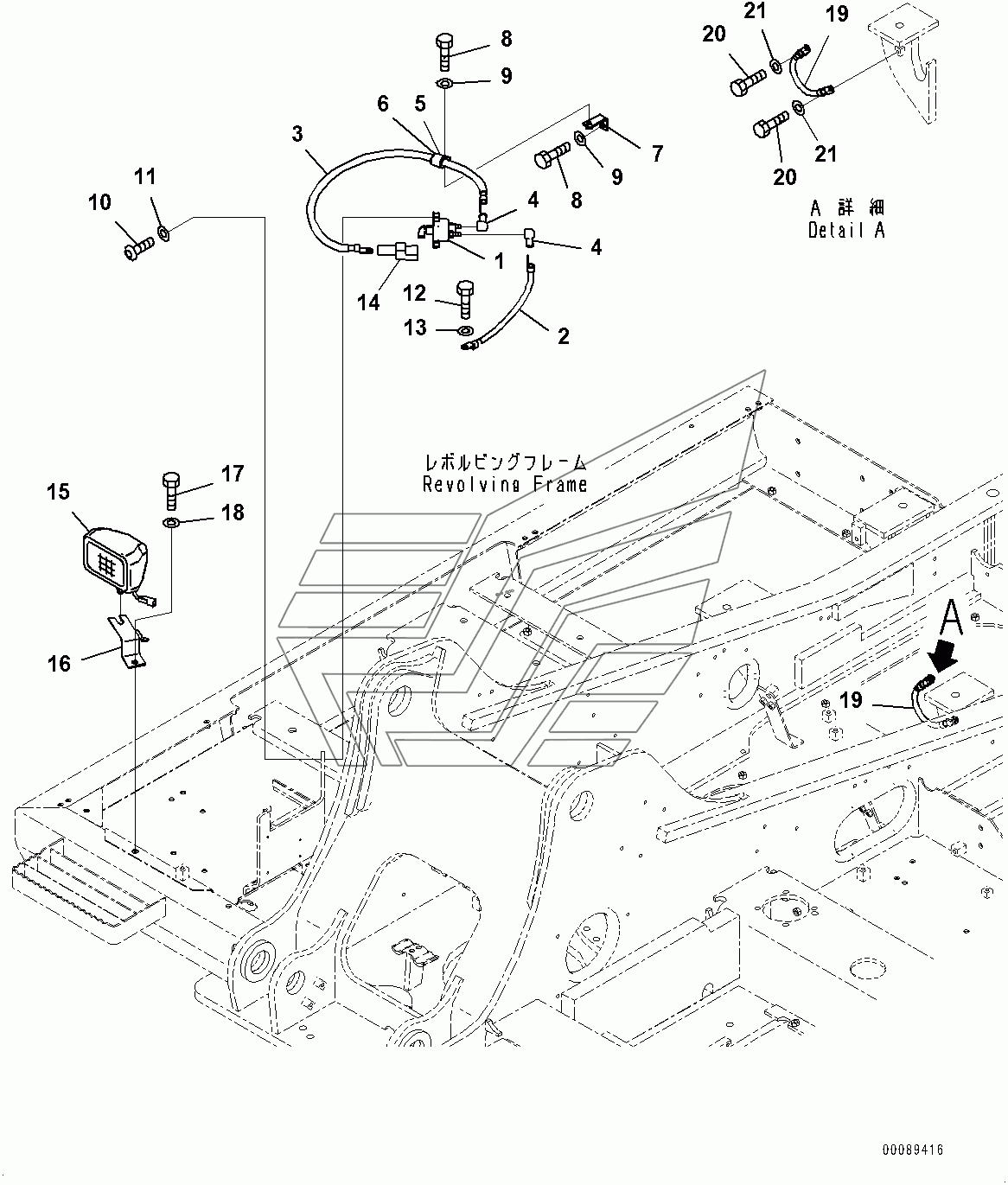

Electric Wiring Harness, Disconnect Switch (#100344-) PC220LC-8MO. Каталог 2010г.

Electric Wiring Harness, Main Wiring Harness (3/3) (#100615-) PC220LC-8MO Electric Wiring Harness, Starting Wiring Harness (#100001-) PC220LC-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

BULB, 70W

Заводской номер: 421-06-23330 Количество на модель: 1
421-06-23330
1
1

Номер детали на чертеже:

1

Switch, Battery

Заводской номер: 08068-00001 Количество на модель: 1
08068-00001
1
2

Номер детали на чертеже:

2

CABLE

Заводской номер: 08028-43035 Количество на модель: 1
08028-43035
1
3

Номер детали на чертеже:

3

Cable, Ground

Заводской номер: 08028-EC090 Количество на модель: 1
08028-EC090
1
4

Номер детали на чертеже:

4

CAP

Заводской номер: 08038-00035 Количество на модель: 2
08038-00035
2
5

Номер детали на чертеже:

5

CLIP

Заводской номер: 04434-52711 Количество на модель: 1
04434-52711
1
6

Номер детали на чертеже:

6

Cushion

Заводской номер: 07095-20419 Количество на модель: 1
07095-20419
1
7

Номер детали на чертеже:

7

BRACKET

Заводской номер: 203-62-56381 Количество на модель: 1
203-62-56381
1
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 01010-81020 Количество на модель: 2
01010-81020
2
9

Номер детали на чертеже:

9

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
10

Номер детали на чертеже:

10

Screw, Hexagon Socket Head

Заводской номер: 01245-00830 Количество на модель: 2
01245-00830
2
11

Номер детали на чертеже:

11

WASHER

Заводской номер: 01643-70823 Количество на модель: 2
01643-70823
2
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01010-81025 Количество на модель: 1
01010-81025
1
14

Номер детали на чертеже:

14

CAP

Заводской номер: 08038-22511 Количество на модель: 1
08038-22511
1
15

Номер детали на чертеже:

15

Working Lamp Assembly

Заводской номер: 20Y-06-43230 Количество на модель: 1
20Y-06-43230
1
16

Номер детали на чертеже:

16

Bracket

Заводской номер: 20Y-06-41690 Количество на модель: 1
20Y-06-41690
1
17

Номер детали на чертеже:

17

BOLT

Заводской номер: 01010-81230 Количество на модель: 1
01010-81230
1
18

Номер детали на чертеже:

18

WASHER

Заводской номер: 01643-31232 Количество на модель: 1
01643-31232
1
19

Номер детали на чертеже:

19

CABLE

Заводской номер: 08028-43030 Количество на модель: 1
08028-43030
1
