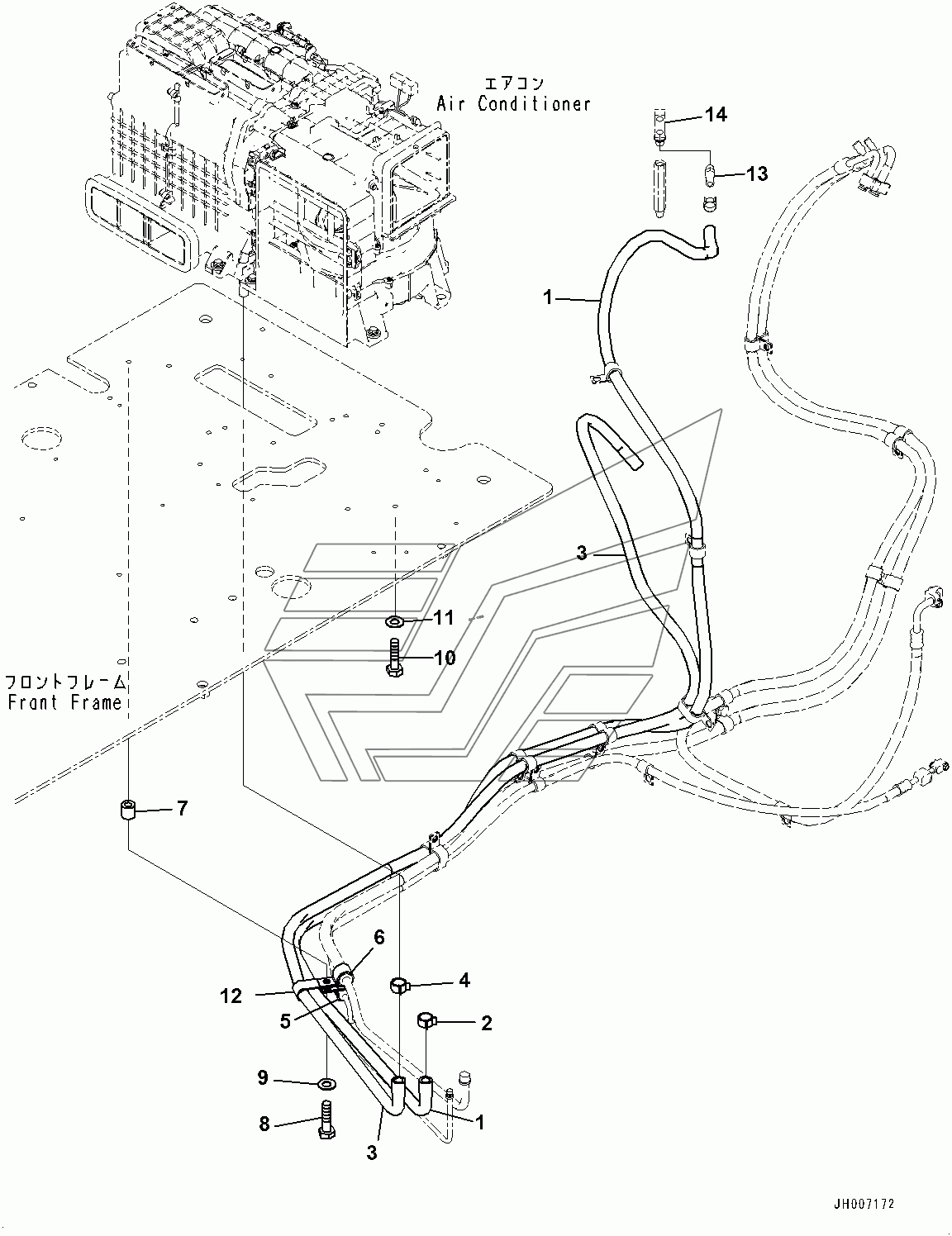

Cab, Floor, Heater Piping (#100027-) PC220LC-8MO. Каталог 2010г.

Cab, Floor, Air Conditioner Piping (#100027-) PC220LC-8MO Cab, Floor, PPC Piping for Travel Valve (#100027-) PC220LC-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
5
6
7
8
9
10
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hose Assembly 1 100001-100001

Заводской номер: 0Y-810-1731 Количество на модель: 1
0Y-810-1731
1
2

Номер детали на чертеже:

2

Clip 1 100001-100001

Заводской номер: 9479-02400 Количество на модель: 1
9479-02400
1
3

Номер детали на чертеже:

3

Hose Assembly 1 100001-100001

Заводской номер: 0Y-810-1741 Количество на модель: 1
0Y-810-1741
1
5

Номер детали на чертеже:

5

Clip 1 100001-100001

Заводской номер: 4434-51910 Количество на модель: 1
4434-51910
1
6

Номер детали на чертеже:

6

Clip 1 100001-100001

Заводской номер: 4434-52511 Количество на модель: 1
4434-52511
1
7

Номер детали на чертеже:

7

Spacer 1 100001-100001

Заводской номер: 95-33-11220 Количество на модель: 1
95-33-11220
1
8

Номер детали на чертеже:

8

Bolt 1 100001-100001

Заводской номер: 1010-81045 Количество на модель: 1
1010-81045
1
9

Номер детали на чертеже:

9

Washer 2 100001-100026

Заводской номер: 1643-31032 Количество на модель: 1
1643-31032
1
10

Номер детали на чертеже:

10

Bolt 4 100001-100001

Заводской номер: 1010-81016 Количество на модель: 4
1010-81016
4
12

Номер детали на чертеже:

12

Clip 1 100001-100001

Заводской номер: 41-06-11220 Количество на модель: 1
41-06-11220
1
13

Номер детали на чертеже:

13

Nipple

Заводской номер: 20Y-810-1121 Количество на модель: 0
20Y-810-1121
0
14

Номер детали на чертеже:

14

Elbow

Заводской номер: 205-03-31341 Количество на модель: 0
205-03-31341
0
