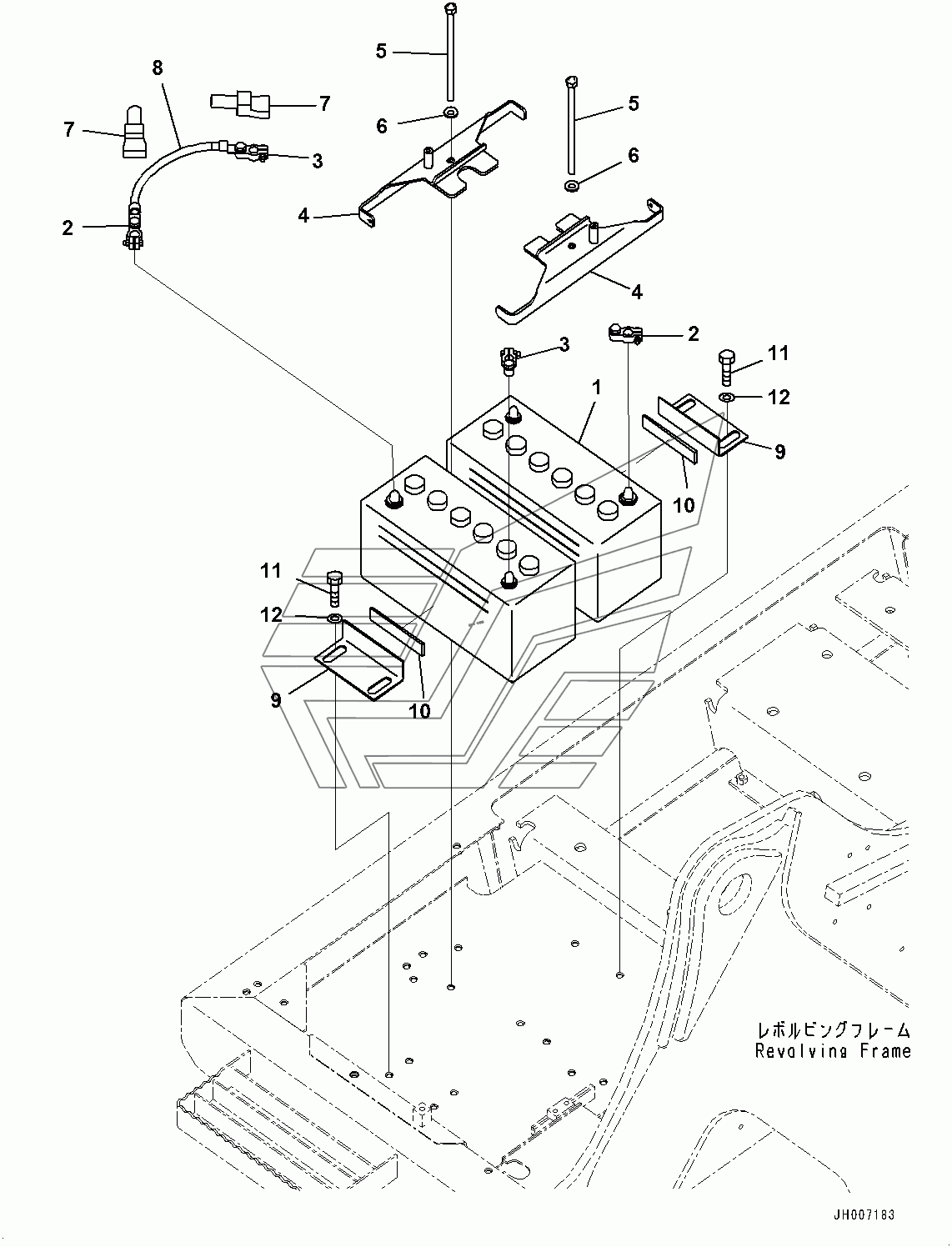

Battery (#100001-) PC220LC-8MO. Каталог 2010г.

Battery (#100001-) PC220LC-8MO Electric Wiring Harness, Starting Wiring Harness (#100001-) PC220LC-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BATTERY, WET(115E41R

Заводской номер: 08001-0115E Количество на модель: 2
08001-0115E
2
2

Номер детали на чертеже:

2

TERMINAL

Заводской номер: 08000-00000 Количество на модель: 2
08000-00000
2
3

Номер детали на чертеже:

3

TERMINAL

Заводской номер: 08000-00001 Количество на модель: 2
08000-00001
2
4

Номер детали на чертеже:

4

HOLDER

Заводской номер: 22U-06-21151 Количество на модель: 2
22U-06-21151
2
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 22U-06-21130 Количество на модель: 2
22U-06-21130
2
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
7

Номер детали на чертеже:

7

CAP

Заводской номер: 08038-42511 Количество на модель: 2
08038-42511
2
8

Номер детали на чертеже:

8

WIRE

Заводской номер: 08028-63035 Количество на модель: 1
08028-63035
1
9

Номер детали на чертеже:

9

BRACKET

Заводской номер: 207-06-61461 Количество на модель: 2
207-06-61461
2
10

Номер детали на чертеже:

10

SHEET

Заводской номер: 207-06-51330 Количество на модель: 1
207-06-51330
1
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 01010-81225 Количество на модель: 4
01010-81225
4
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 175-54-34170 Количество на модель: 4
175-54-34170
4
Battery (#100001-) PC220LC-8MO Electric Wiring Harness, Starting Wiring Harness (#100001-) PC220LC-8MO
