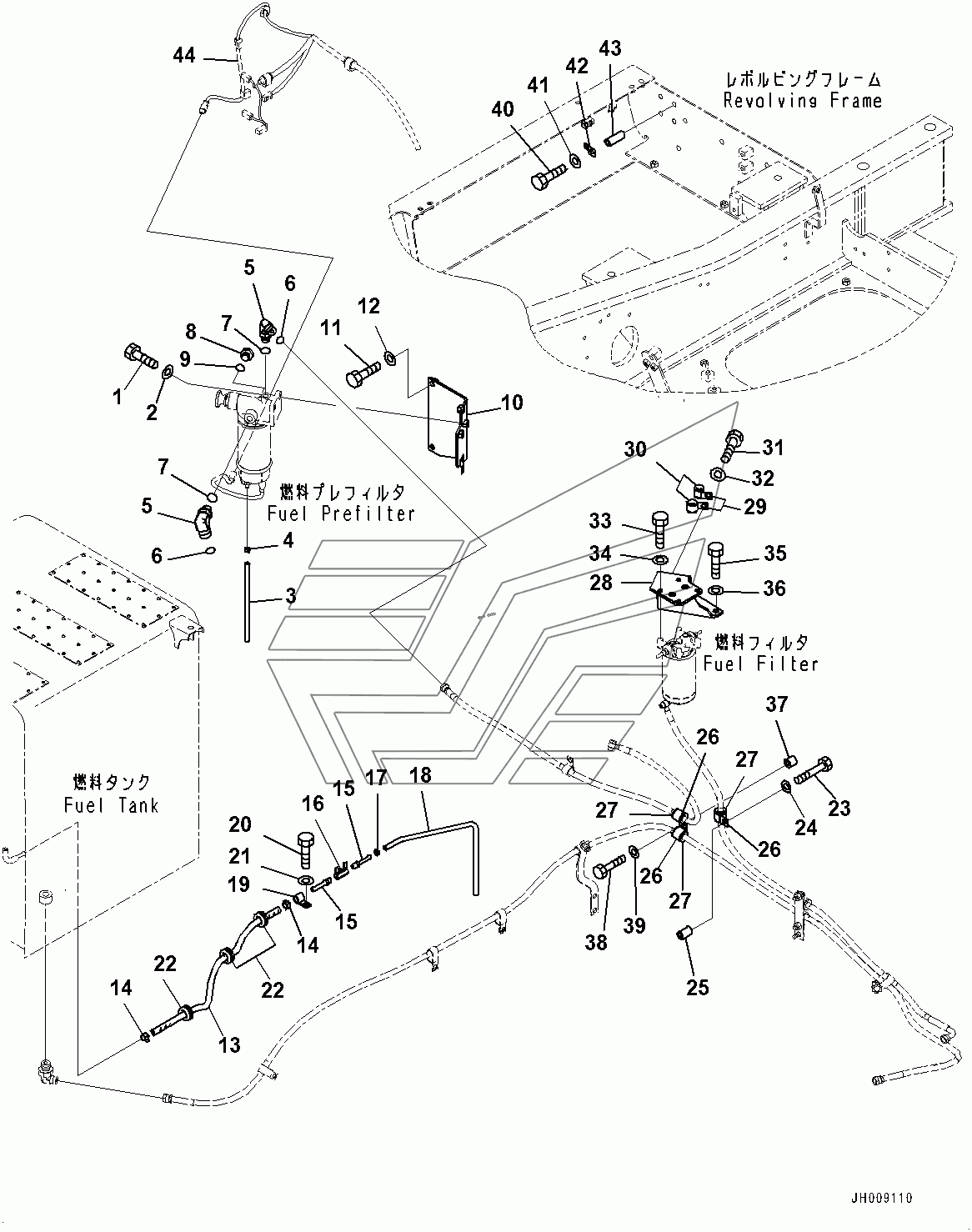

Fuel Piping, Drain Piping (#100027-) PC220LC-8MO. Каталог 2010г.

Fuel Piping, Piping (#100027-) PC220LC-8MO Fuel Piping, Piping (#100027-) PC220LC-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bolt 2 100001-100001

Заводской номер: 7372-21235 Количество на модель: 2
7372-21235
2
2

Номер детали на чертеже:

2

Washer 2 100001-100001

Заводской номер: 1643-51232 Количество на модель: 2
1643-51232
2
3

Номер детали на чертеже:

3

Tube 1 100001-100001

Заводской номер: 7270-00827 Количество на модель: 1
7270-00827
1
4

Номер детали на чертеже:

4

Clip 1 100001-100001

Заводской номер: 7285-00100 Количество на модель: 1
7285-00100
1
5

Номер детали на чертеже:

5

Elbow 2 100001-100001

Заводской номер: 2782-10311 Количество на модель: 2
2782-10311
2
6

Номер детали на чертеже:

6

O-ring 2 100001-100001

Заводской номер: 2896-11009 Количество на модель: 2
2896-11009
2
7

Номер детали на чертеже:

7

O-ring 2 100001-100001

Заводской номер: 7002-11423 Количество на модель: 2
7002-11423
2
8

Номер детали на чертеже:

8

Plug 1 100001-100001

Заводской номер: 7040-11409 Количество на модель: 1
7040-11409
1
10

Номер детали на чертеже:

10

Bracket 1 100027-

Заводской номер: 0Y-04-42180 Количество на модель: 1
0Y-04-42180
1
11

Номер детали на чертеже:

11

Bolt 3 100001-100001

Заводской номер: 1010-81225 Количество на модель: 2
1010-81225
2
12

Номер детали на чертеже:

12

Washer 3 100001-100001

Заводской номер: 1643-31232 Количество на модель: 2
1643-31232
2
13

Номер детали на чертеже:

13

Hose 1 100001-100026

Заводской номер: 0Y-04-41281 Количество на модель: 1
0Y-04-41281
1
14

Номер детали на чертеже:

14

Clip 2 100001-100026

Заводской номер: 1Y-09-11140 Количество на модель: 2
1Y-09-11140
2
15

Номер детали на чертеже:

15

Nipple 2 100001-100026

Заводской номер: 0Y-04-31170 Количество на модель: 2
0Y-04-31170
2
16

Номер детали на чертеже:

16

Valve 1 100001-100026

Заводской номер: 7700-50240 Количество на модель: 1
7700-50240
1
17

Номер детали на чертеже:

17

Clip 1 100001-100026

Заводской номер: 7285-00115 Количество на модель: 1
7285-00115
1
18

Номер детали на чертеже:

18

Tube 1 100001-100026

Заводской номер: 7270-01070 Количество на модель: 1
7270-01070
1
19

Номер детали на чертеже:

19

Clip 1 100001-100026

Заводской номер: 4434-51612 Количество на модель: 1
4434-51612
1
22

Номер детали на чертеже:

22

Grommet 3 100001-100026

Заводской номер: 05-977-7310 Количество на модель: 3
05-977-7310
3
23

Номер детали на чертеже:

23

Bolt 1 100001-100001

Заводской номер: 1010-81275 Количество на модель: 1
1010-81275
1
25

Номер детали на чертеже:

25

Collar 1 100001-100001

Заводской номер: 0Y-03-11220 Количество на модель: 1
0Y-03-11220
1
26

Номер детали на чертеже:

26

Clip 1 100001-100001

Заводской номер: 4434-52512 Количество на модель: 3
4434-52512
3
27

Номер детали на чертеже:

27

Cushion 2 100001-100001

Заводской номер: 98-06-53560 Количество на модель: 3
98-06-53560
3
28

Номер детали на чертеже:

28

Bracket 1 100001-100001

Заводской номер: 0Y-54-77590 Количество на модель: 1
0Y-54-77590
1
29

Номер детали на чертеже:

29

Clip 2 100001-100001

Заводской номер: 4434-52112 Количество на модель: 2
4434-52112
2
30

Номер детали на чертеже:

30

Cushion 2 100001-100001

Заводской номер: 98-06-53550 Количество на модель: 2
98-06-53550
2
33

Номер детали на чертеже:

33

Bolt

Заводской номер: 1010-80825 Количество на модель: 4
1010-80825
4
34

Номер детали на чертеже:

34

Washer 4 100001-100001

Заводской номер: 1643-30823 Количество на модель: 4
1643-30823
4
35

Номер детали на чертеже:

35

Bolt 2 100013-100026

Заводской номер: 1010-81230 Количество на модель: 2
1010-81230
2
37

Номер детали на чертеже:

37

Spacer 1 100001-100001

Заводской номер: 95-33-11220 Количество на модель: 1
95-33-11220
1
38

Номер детали на чертеже:

38

Bolt 1 100001-100001

Заводской номер: 1010-81260 Количество на модель: 1
1010-81260
1
40

Номер детали на чертеже:

40

Bolt 1 100002-

Заводской номер: 1010-81285 Количество на модель: 1
1010-81285
1
42

Номер детали на чертеже:

42

Clip 1 100002-

Заводской номер: 8057-00812 Количество на модель: 1
8057-00812
1
43

Номер детали на чертеже:

43

Collar 1 100002-

Заводской номер: 75-61-17240 Количество на модель: 1
75-61-17240
1
44

Номер детали на чертеже:

44

Wiring Harness

Заводской номер: 20Y-06-43314 Количество на модель: 0
20Y-06-43314
0
44

Номер детали на чертеже:

44

Wiring Harness

Заводской номер: 20Y-06-43313 Количество на модель: 0
20Y-06-43313
0
44

Номер детали на чертеже:

44

Wiring Harness

Заводской номер: 20Y-06-43312 Количество на модель: 0
20Y-06-43312
0
Fuel Piping, Piping (#100027-) PC220LC-8MO Fuel Piping, Piping (#100027-) PC220LC-8MO
