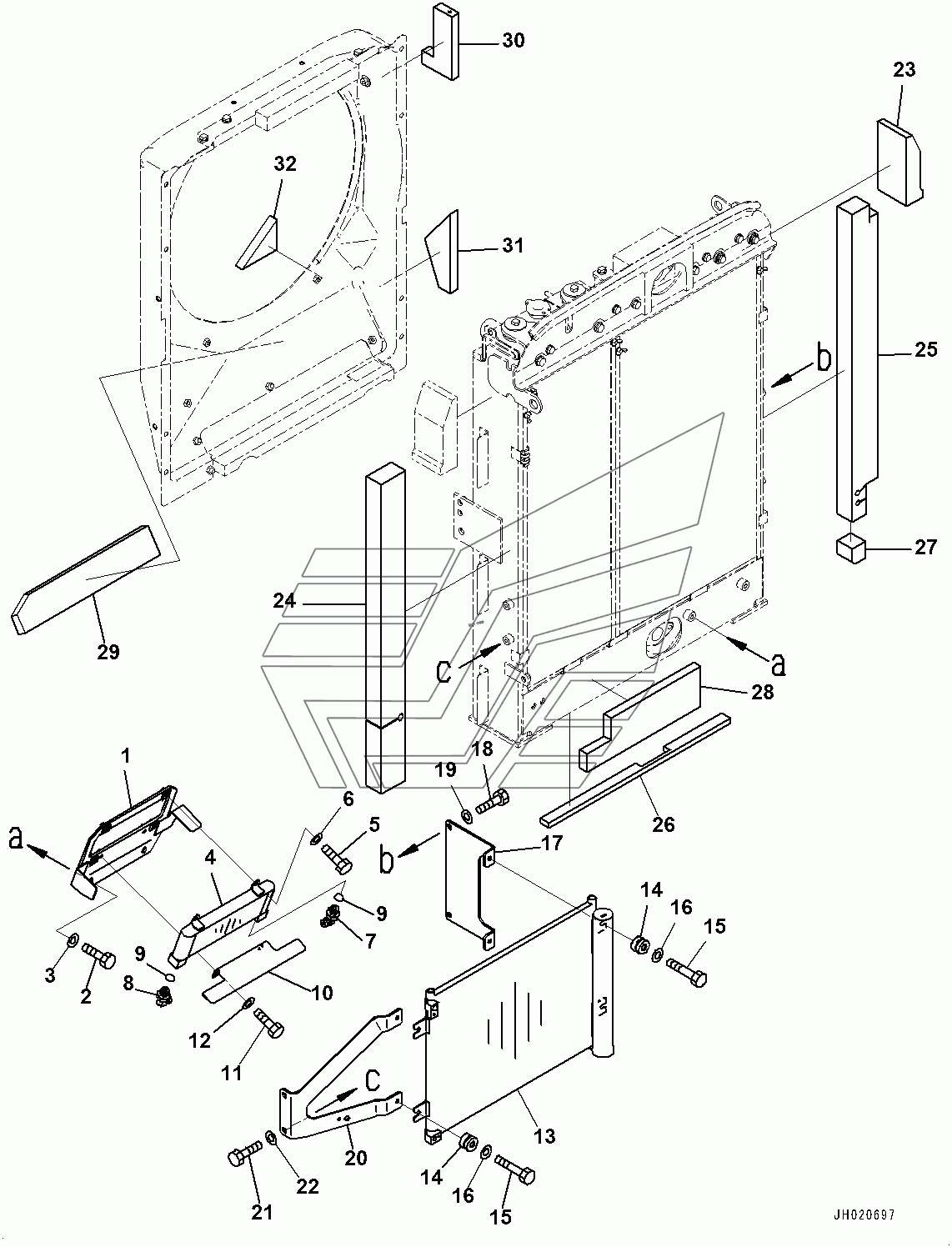

Cooling System, Fuel Cooler and Condenser (#100001-) PC220LC-8MO. Каталог 2010г.

Cooling System, Aftercooler and Shroud (#100001-) PC220LC-8MO Cooling System, Aftercooler Piping (#100001-) PC220LC-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Filter

Заводской номер: 20Y-810-1250 Количество на модель: 1
20Y-810-1250
1
1

Номер детали на чертеже:

1

Bracket

Заводской номер: 20Y-03-41750 Количество на модель: 1
20Y-03-41750
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-81225 Количество на модель: 2
01010-81225
2
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
4

Номер детали на чертеже:

4

Fuel Cooler

Заводской номер: 208-03-71161 Количество на модель: 1
208-03-71161
1
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-80825 Количество на модель: 4
01010-80825
4
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-30823 Количество на модель: 4
01643-30823
4
7

Номер детали на чертеже:

7

ELBOW

Заводской номер: 02782-10315 Количество на модель: 1
02782-10315
1
9

Номер детали на чертеже:

9

O-RING

Заводской номер: 07002-12034 Количество на модель: 2
07002-12034
2
10

Номер детали на чертеже:

10

Cover

Заводской номер: 208-03-71290 Количество на модель: 1
208-03-71290
1
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 01010-81020 Количество на модель: 2
01010-81020
2
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
13

Номер детали на чертеже:

13

Condenser Assembly

Заводской номер: 2A5-979-1281 Количество на модель: 1
2A5-979-1281
1
14

Номер детали на чертеже:

14

Cushion

Заводской номер: 20Y-810-1240 Количество на модель: 4
20Y-810-1240
4
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 01010-80835 Количество на модель: 4
01010-80835
4
17

Номер детали на чертеже:

17

Bracket

Заводской номер: 20Y-03-41371 Количество на модель: 1
20Y-03-41371
1
20

Номер детали на чертеже:

20

Bracket

Заводской номер: 20Y-03-46190 Количество на модель: 1
20Y-03-46190
1
23

Номер детали на чертеже:

23

Sheet

Заводской номер: 206-03-21371 Количество на модель: 1
206-03-21371
1
24

Номер детали на чертеже:

24

Sheet

Заводской номер: 20Y-03-41541 Количество на модель: 1
20Y-03-41541
1
25

Номер детали на чертеже:

25

Sheet

Заводской номер: 20Y-03-41562 Количество на модель: 1
20Y-03-41562
1
26

Номер детали на чертеже:

26

Sheet

Заводской номер: 20Y-03-41572 Количество на модель: 1
20Y-03-41572
1
27

Номер детали на чертеже:

27

Sheet

Заводской номер: 20Y-03-41841 Количество на модель: 1
20Y-03-41841
1
28

Номер детали на чертеже:

28

Sheet

Заводской номер: 206-54-21670 Количество на модель: 1
206-54-21670
1
29

Номер детали на чертеже:

29

Sheet

Заводской номер: 20Y-54-79570 Количество на модель: 1
20Y-54-79570
1
30

Номер детали на чертеже:

30

Sheet

Заводской номер: 20Y-54-79590 Количество на модель: 1
20Y-54-79590
1
31

Номер детали на чертеже:

31

Sheet

Заводской номер: 20Y-54-79580 Количество на модель: 1
20Y-54-79580
1
32

Номер детали на чертеже:

32

Sheet

Заводской номер: 20Y-54-79690 Количество на модель: 1
20Y-54-79690
1
