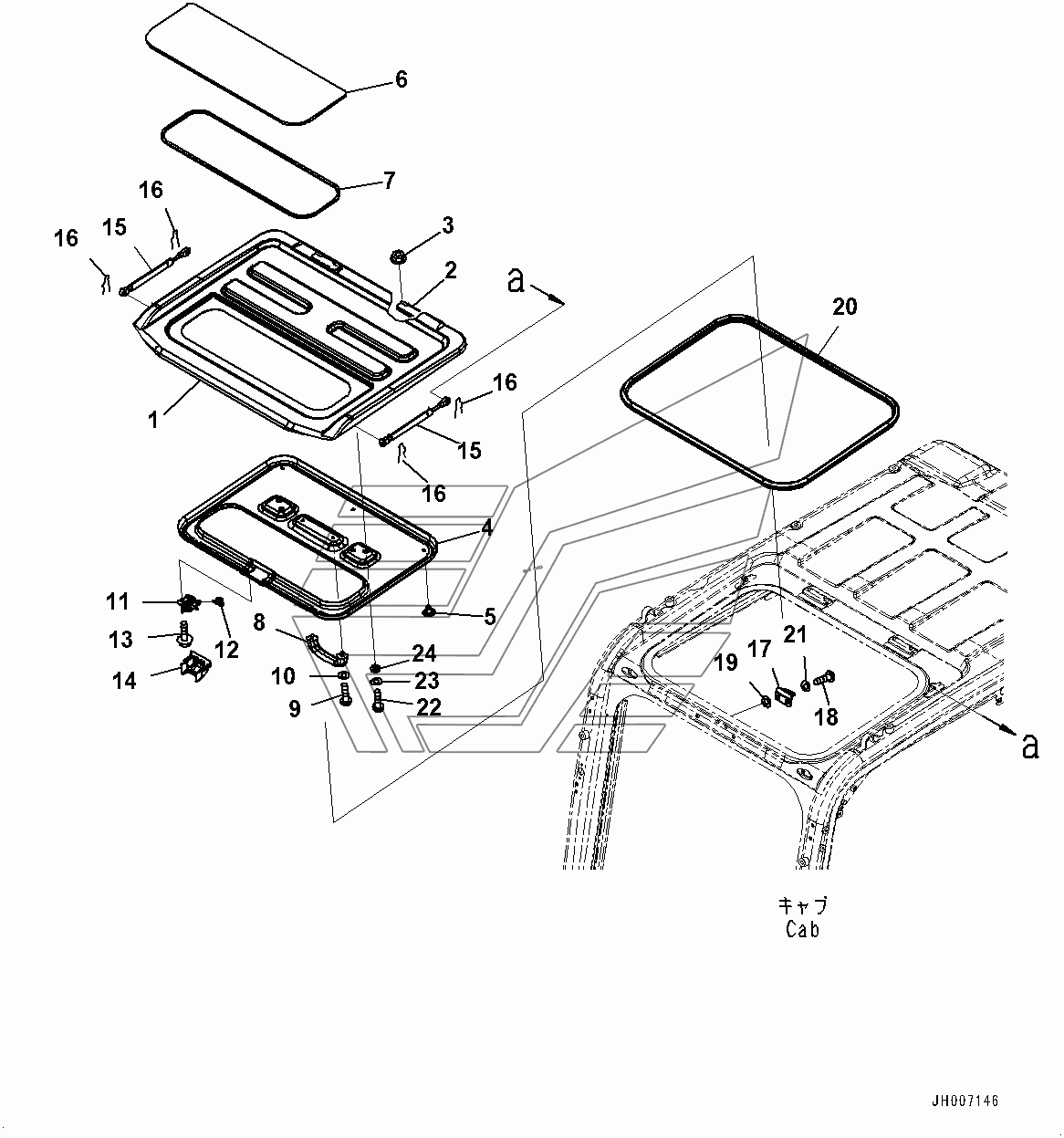

Cab, Roof Ventilator (#100001-100012) PC220LC-8MO. Каталог 2010г.

Cab, Front Lower Window (#100001-100012) PC220LC-8MO Cab, Door (#100001-100012) PC220LC-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Cab Assembly

Заводской номер: 20Y-53-00371 Количество на модель: 1
20Y-53-00371
1
1

Номер детали на чертеже:

1

Roof

Заводской номер: 20Y-53-11712 Количество на модель: 1
20Y-53-11712
1
2

Номер детали на чертеже:

2

Hinge

Заводской номер: 208-53-22H70 Количество на модель: 2
208-53-22H70
2
3

Номер детали на чертеже:

3

NUT

Заводской номер: 01584-30806 Количество на модель: 4
01584-30806
4
4

Номер детали на чертеже:

4

Cover

Заводской номер: 20Y-53-11921 Количество на модель: 1
20Y-53-11921
1
5

Номер детали на чертеже:

5

Rivet

Заводской номер: 09416-10200 Количество на модель: 5
09416-10200
5
6

Номер детали на чертеже:

6

Plate

Заводской номер: 20Y-53-11741 Количество на модель: 1
20Y-53-11741
1
7

Номер детали на чертеже:

7

Seal

Заводской номер: 20Y-53-11790 Количество на модель: 1
20Y-53-11790
1
8

Номер детали на чертеже:

8

HANDLE

Заводской номер: 20Y-54-14590 Количество на модель: 1
20Y-54-14590
1
9

Номер детали на чертеже:

9

SCREW

Заводской номер: 01245-00616 Количество на модель: 2
01245-00616
2
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 01643-70623 Количество на модель: 2
01643-70623
2
11

Номер детали на чертеже:

11

Lock

Заводской номер: 20Y-53-11721 Количество на модель: 1
20Y-53-11721
1
12

Номер детали на чертеже:

12

Knob

Заводской номер: 20Y-53-11781 Количество на модель: 1
20Y-53-11781
1
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 01435-40610 Количество на модель: 3
01435-40610
3
14

Номер детали на чертеже:

14

Cover

Заводской номер: 20Y-53-11931 Количество на модель: 1
20Y-53-11931
1
15

Номер детали на чертеже:

15

Spring, Gas

Заводской номер: 208-53-22162 Количество на модель: 2
208-53-22162
2
16

Номер детали на чертеже:

16

Pin, Snap

Заводской номер: 2A5-53-12530 Количество на модель: 4
2A5-53-12530
4
17

Номер детали на чертеже:

17

Striker

Заводской номер: 20Y-53-11771 Количество на модель: 1
20Y-53-11771
1
18

Номер детали на чертеже:

18

SCREW

Заводской номер: 01245-00820 Количество на модель: 2
01245-00820
2
19

Номер детали на чертеже:

19

SPACER

Заводской номер: 20Y-54-52651 Количество на модель: 2
20Y-54-52651
2
20

Номер детали на чертеже:

20

Seal

Заводской номер: 20Y-53-11861 Количество на модель: 1
20Y-53-11861
1
21

Номер детали на чертеже:

21

WASHER

Заводской номер: 01643-70823 Количество на модель: 2
01643-70823
2
22

Номер детали на чертеже:

22

SCREW

Заводской номер: 01245-00620 Количество на модель: 4
01245-00620
4
