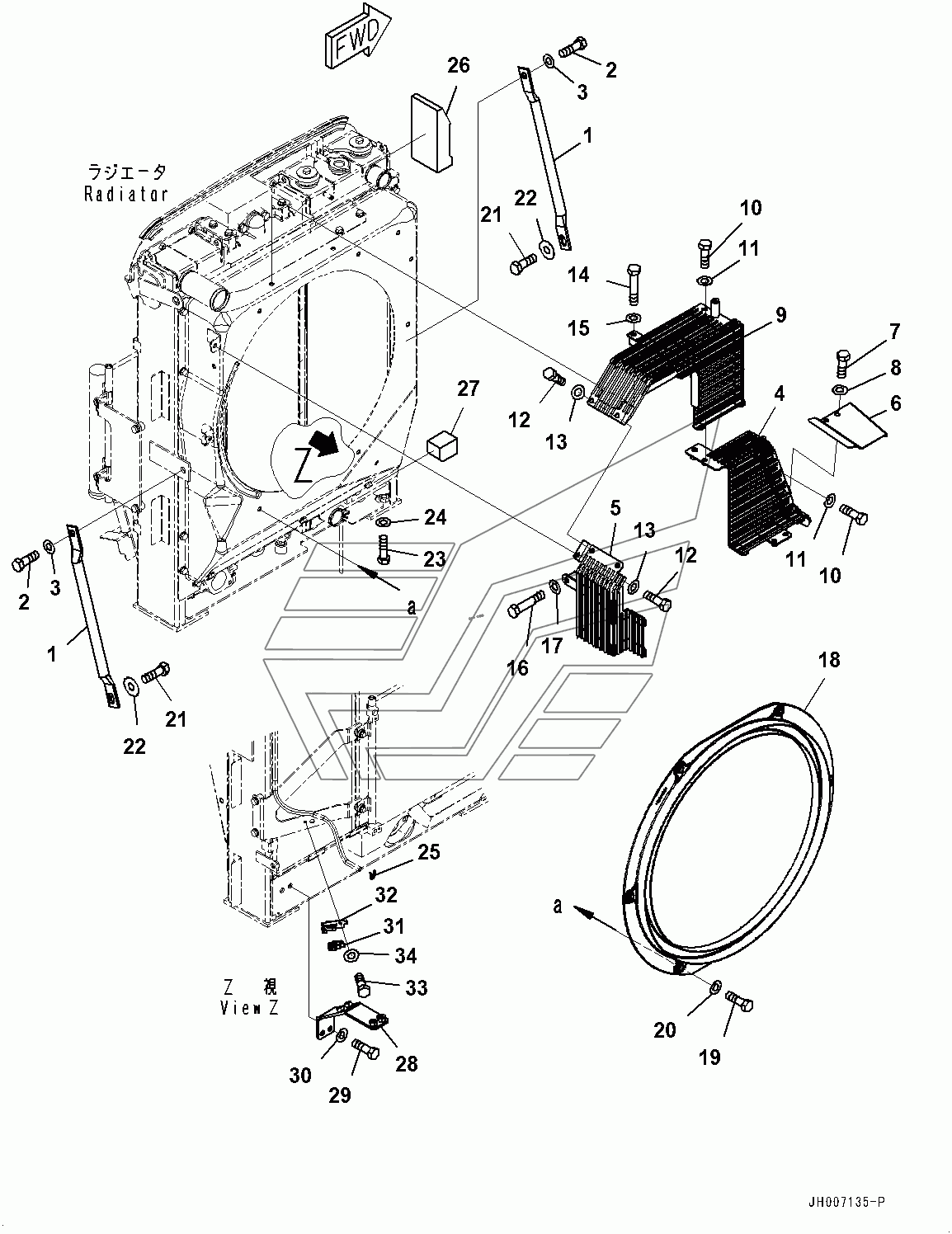

Cooling System, Fan Guard (#100001-) PC220LC-8MO. Каталог 2010г.

Cooling System, Aftercooler Piping (#100001-) PC220LC-8MO Cooling System, Radiator (#100001-) PC220LC-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Stay

Заводской номер: 20Y-03-32660 Количество на модель: 2
20Y-03-32660
2
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-81635 Количество на модель: 2
01010-81635
2
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-31645 Количество на модель: 2
01643-31645
2
4

Номер детали на чертеже:

4

Guard

Заводской номер: 20Y-03-46321 Количество на модель: 1
20Y-03-46321
1
5

Номер детали на чертеже:

5

Guard

Заводской номер: 20Y-03-46330 Количество на модель: 1
20Y-03-46330
1
6

Номер детали на чертеже:

6

Bracket

Заводской номер: 20Y-03-46430 Количество на модель: 1
20Y-03-46430
1
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 01010-81020 Количество на модель: 2
01010-81020
2
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
9

Номер детали на чертеже:

9

Guard

Заводской номер: 20Y-03-46341 Количество на модель: 1
20Y-03-46341
1
10

Номер детали на чертеже:

10

BOLT

Заводской номер: 01010-81025 Количество на модель: 3
01010-81025
3
14

Номер детали на чертеже:

14

BOLT

Заводской номер: 01010-81050 Количество на модель: 2
01010-81050
2
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 01010-81060 Количество на модель: 1
01010-81060
1
18

Номер детали на чертеже:

18

Shroud

Заводской номер: 22U-03-31170 Количество на модель: 1
22U-03-31170
1
20

Номер детали на чертеже:

20

WASHER

Заводской номер: 203-54-56970 Количество на модель: 6
203-54-56970
6
22

Номер детали на чертеже:

22

WASHER

Заводской номер: 21T-54-16150 Количество на модель: 2
21T-54-16150
2
23

Номер детали на чертеже:

23

BOLT

Заводской номер: 01010-81640 Количество на модель: 4
01010-81640
4
25

Номер детали на чертеже:

25

CLIP

Заводской номер: 206-03-43340 Количество на модель: 1
206-03-43340
1
26

Номер детали на чертеже:

26

Sheet

Заводской номер: 206-03-21371 Количество на модель: 1
206-03-21371
1
27

Номер детали на чертеже:

27

Sheet

Заводской номер: 20Y-03-41831 Количество на модель: 1
20Y-03-41831
1
28

Номер детали на чертеже:

28

Bracket

Заводской номер: 20Y-62-51481 Количество на модель: 1
20Y-62-51481
1
29

Номер детали на чертеже:

29

BOLT

Заводской номер: 01010-81225 Количество на модель: 2
01010-81225
2
30

Номер детали на чертеже:

30

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
31

Номер детали на чертеже:

31

SENSOR

Заводской номер: 20Y-979-6191 Количество на модель: 1
20Y-979-6191
1
32

Номер детали на чертеже:

32

BRACKET

Заводской номер: 20Y-979-6271 Количество на модель: 1
20Y-979-6271
1
33

Номер детали на чертеже:

33

BOLT

Заводской номер: 01010-80616 Количество на модель: 1
01010-80616
1
34

Номер детали на чертеже:

34

WASHER

Заводской номер: 01643-30623 Количество на модель: 1
01643-30623
1
